Контактор 38А 230В_АС АС3_ АС4 1НО+1НЗ КМ-102 | 21934DEK DEKraft APC

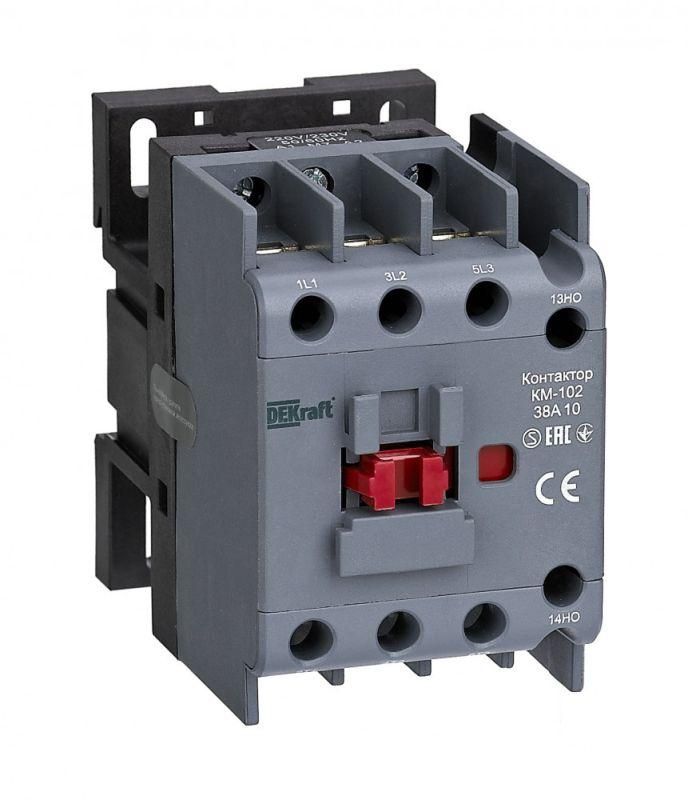

Контактор КМ-102 от DEKraft - устройство для удалённого включения и отключения электрических цепей с током до 38 А, предназначенное для управления двигателями и другим оборудованием в системах автоматизации. Монтируется на DIN-рейку, питается от сети 230 В переменного тока.

Назначение и область применения

Контактор КМ-102 используется для частого включения и выключения нагрузок, особенно асинхронных электродвигателей мощностью до 18,5 кВт. Подходит для работы в цепях переменного тока напряжением до 690 В. Применяется в промышленной автоматике: управление насосами, вентиляторами, компрессорами, конвейерами, станками. Коммутирует как активные, так и реактивные нагрузки по классам AC3 (пуск и останов электродвигателей) и AC4 (частые пуски, реверсы, режимы “на холостом ходу”).

Технические характеристики

• Тип тока: переменный (AC)
• Номинальный ток: 38 А (при AC3)
• Напряжение управления катушкой: 230 В переменного тока
• Количество контактов: 1 нормально-открытый (НО) + 1 нормально-закрытый (НЗ)
• Исполнение: нереверсивное - не поддерживает изменение направления вращения двигателя
• Установка: на стандартную DIN-рейку шириной 35 мм
• Номинальная мощность двигателя: 18,5 кВт
• Степень защиты: IP20 - защищает от прикосновений к токоведущим частям, но не от пыли и влаги

Совместимость и монтаж

Контактор КМ-102 устанавливается на любую стандартную DIN-рейку типа TS35. Для подключения силовых цепей используются зажимы на верхней и нижней части корпуса - провода сечением до 16 мм2. Управляющая катушка подключается к двум клеммам A1 и A2, расположенным на передней панели. Дополнительные контакты (1НО+1НЗ) доступны для схем аварийной сигнализации, блокировок или контроля состояния. Монтаж не требует специальных инструментов - фиксируется щелчком на рейке.

Безопасность и стандарты

Контактор соответствует требованиям международных стандартов IEC/EN 60947-4-1. Конструкция обеспечивает безопасность при работе: изоляция контактов предотвращает пробой, а корпус выполнен из самозатухающего пластика. Однако степень защиты IP20 не позволяет использовать устройство во влажных, запылённых или агрессивных средах без дополнительной защиты.

Преимущества

• Высокая надёжность коммутации при частых включениях - рассчитан на механический ресурс более 1 млн операций
• Чёткая визуальная индикация положения контактов через окно на корпусе
• Легко заменяемый модуль - можно менять только контактор, не трогая всю сборку
• Поддержка стандартных схем управления - совместим с большинством реле времени, термореле и ПЛК

Ограничения применения

• Не применяется в цепях постоянного тока - катушка рассчитана только на 230 В переменного тока
• IP20 не обеспечивает защиту от воды, пыли и агрессивных газов - нельзя устанавливать вне закрытых шкафов
• Нельзя использовать для реверса двигателя - требуется два отдельных контактора
• Работает только с нагрузками до 18,5 кВт - для больших двигателей нужен более мощный аналог

Примеры использования

• Автоматический пуск насоса в системе водоснабжения по сигналу от датчика давления
• Управление вентилятором охлаждения в электрошкафе через термостат
• Коммутация нагревательного элемента в сушильной камере
• Связь с ПЛК: входной сигнал 24 В через реле преобразуется в 230 В для включения контактора КМ-102

Практические советы

• Проверьте соответствие напряжения катушки - 230 В +-10%. При завышенном напряжении перегреется катушка, при заниженном - контактор не включится
• При использовании в цепях с высокими импульсными токами (например, при пуске двигателя) рекомендуется установить RC-цепочку или варистор на выходе для снижения помех
• Для увеличения безопасности используйте защитную крышку (продается отдельно) - она предотвращает случайное прикосновение к клеммам
• При монтаже соблюдайте минимальный зазор 10 мм вокруг контактора - это необходимо для теплоотвода
• Артикул 21934dek - единственный номер для заказа этого конкретного исполнения. Не путайте с другими сериями DEKraft - они имеют другие параметры
