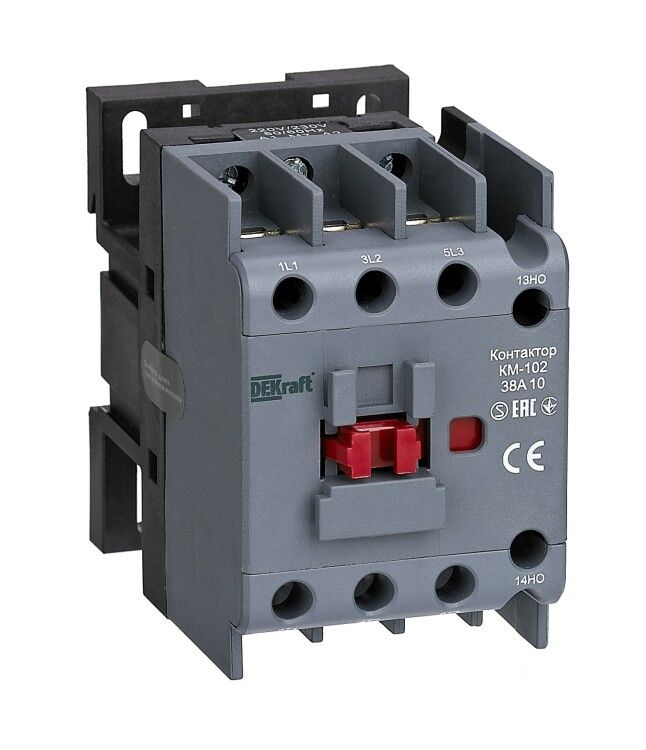

Контактор КМ-102 38А кат. 380В/400В AC 1НО AC-3 AC-4 DEKraft 22315DEK APC

Контактор 38А 380В/400В АС3 АС4 1НО КМ-102 от DEKraft - устройство для дистанционного включения и отключения нагрузок до 38 А в сетях переменного тока. Подходит для управления двигателями, светильниками и конденсаторными батареями. Монтируется на DIN-рейку, имеет один нормально открытый контакт и защищён от пыли IP20.

Назначение и область применения

Контактор 38А 380В/400В АС3 АС4 1НО КМ-102 предназначен для частых операций включения и отключения электрических нагрузок. Он используется в системах автоматизации для запуска и останова асинхронных двигателей, коммутации осветительных цепей и переключения конденсаторных батарей. Применяется в промышленном оборудовании, на конвейерах, насосных станциях и вентиляционных системах.

Технические характеристики

• Номинальный ток: 38 А (переменный ток)
• Напряжение питания катушки: 380–400 В переменного тока
• Количество главных контактов: 3 (3P)
• Дополнительные контакты: 1 нормально открытый (НО), 0 нормально замкнутых (НЗ)
• Коммутируемая мощность:
  • При AC-3: 18,5 кВт (пуск и останов асинхронных двигателей)
  • При AC-4: 5,5 кВт (частые пуски, реверсы, торможение)
• Род тока: Переменный (AC), совместим с постоянным (DC) - только для управляющей цепи
• Способ монтажа: На DIN-рейку (стандарт 35 мм)
• Тип подключения: Винтовые зажимы для силовых и управляющих цепей
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям и крупной пыли, но не герметична
• Исполнение: Нереверсивное - не поддерживает изменение направления вращения двигателя

Совместимость и монтаж

Контактор 38А 380В/400В АС3 АС4 1НО КМ-102 устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы - затягивать необходимо с усилием, указанным в документации, чтобы избежать нагрева. Управляющая катушка рассчитана на 380–400 В переменного тока; подключение к другому напряжению вызовет выход из строя. Главные контакты выдерживают ток до 38 А, поэтому не рекомендуются для нагрузок выше этого значения даже кратковременно.

Безопасность и стандарты

Устройство соответствует требованиям IEC 60947-4-1. Защита IP20 предотвращает доступ к токоведущим элементам при обычной эксплуатации, но не обеспечивает защиту от воды или мелкой пыли. Для работы в условиях повышенной запылённости требуется внешняя защитная оболочка или корпус. Дополнительные крышки, упомянутые в описании производителя, не входят в комплект - их следует приобретать отдельно.

Преимущества

• Высокая надёжность коммутации при частых включениях - особенно при AC-3
• Простая установка на DIN-рейку - совместим с большинством распределительных щитов
• Чёткая визуальная индикация состояния контакта через положение рычага
• Поддержка нагрузок до 18,5 кВт - достаточно для большинства промышленных двигателей
• Один дополнительный контакт НО позволяет легко реализовать блокировку или сигнализацию

Ограничения применения

• Не подходит для реверсивных схем - отсутствует вторая группа контактов
• IP20 не защищает от влаги, пыли и агрессивных сред - не использовать вне закрытых щитов
• Нельзя применять для постоянного тока в силовой цепи - только в управляющей
• Максимальное напряжение сети - 690 В, но рабочее напряжение катушки фиксировано - только 380–400 В
• Не предназначен для коммутации сверхтоков - требует защиты автоматическим выключателем

Примеры использования

• Управление трехфазным асинхронным двигателем 15 кВт на конвейере
• Включение группы LED-светильников в цехе через PLC-выход
• Коммутация батареи конденсаторов для компенсации реактивной мощности
• Автоматическое отключение насоса по сигналу датчика уровня

Практические советы

• Выбирайте автоматический выключатель с током срабатывания чуть выше 38 А - например, 40–50 А - для защиты от перегрузок и КЗ
• Проверьте соответствие напряжения катушки - подача 220 В вместо 380 В не приведёт к срабатыванию
• При использовании в вибрационных средах проверяйте затяжку винтов каждые 6 месяцев
• Для увеличения безопасности используйте защитные крышки от DEKraft - они предотвращают случайное прикосновение
• Если нужен реверс - выбирайте два контактора КМ-102 или модель с двумя группами контактов
