Контактор 38А 400В_АС АС3_ АС4 1НО+1НЗ КМ-102 | 21935DEK DEKraft APC

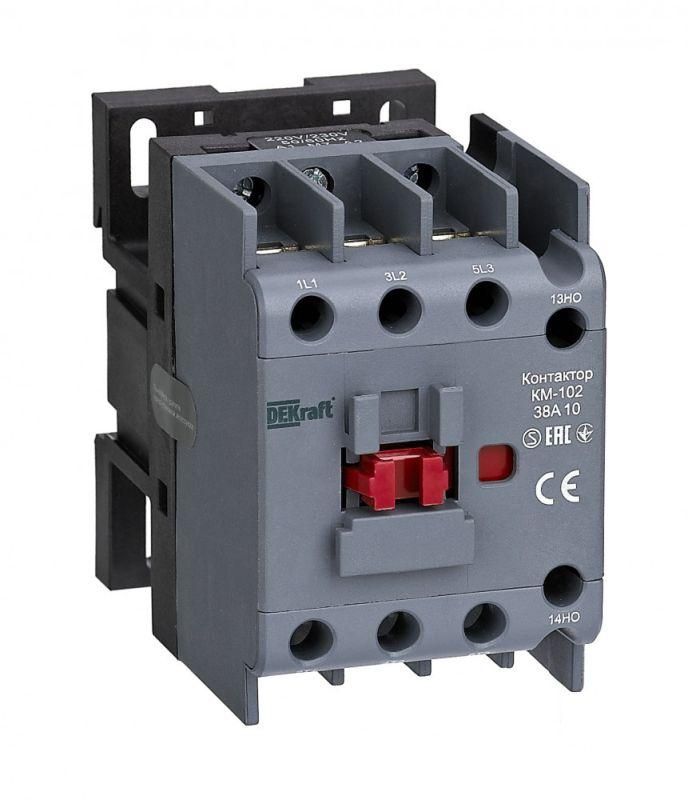

Контактор КМ-102 от DEKraft - устройство для удалённого включения и отключения электродвигателей и других нагрузок в сетях переменного тока. Подходит для монтажа на DIN-рейку, рассчитан на работу с током до 38 А и напряжением управления 400 В. Артикул 21935dek.

Назначение и область применения

Контактор КМ-102 используется для частого включения и выключения электрических нагрузок, особенно асинхронных двигателей мощностью до 18,5 кВт. Применяется в системах автоматизации: станках, насосах, вентиляторах, конвейерах, компрессорах. Коммутирует нагрузки в сетях переменного тока до 690 В. Управление осуществляется через цепь управления 380–400 В AC. Контактор работает в режиме AC3 (пуск и останов двигателя) и AC4 (частые пуски с торможением).

Технические характеристики

• Тип тока: переменный (AC)
• Номинальный ток: 38 А (при AC3)
• Номинальная мощность двигателя: 18,5 кВт
• Напряжение управления: 380–400 В переменного тока
• Количество контактов: 1 нормально-открытый (НО) + 1 нормально-закрытый (НЗ)
• Исполнение: нереверсивное - управляет одним направлением работы
• Степень защиты: IP20 - защищает от прикосновений к токоведущим частям, но не от пыли и влаги
• Способ монтажа: крепление на стандартную DIN-рейку шириной 35 мм

Совместимость и монтаж

Контактор КМ-102 устанавливается на DIN-рейку без дополнительных креплений - достаточно защёлкнуть его в паз рейки. Для подключения силовой цепи используются зажимы на верхних и нижних клеммах: три входа и три выхода для трёхфазной сети. Цепь управления подключается к клеммам A1 и A2. Дополнительные контакты (1НО+1НЗ) доступны для сигнализации, блокировок или управления другими элементами схемы. Монтаж возможен только в закрытом щите из-за степени защиты IP20.

Безопасность и стандарты

Контактор соответствует требованиям международных стандартов для аппаратов управления (IEC/EN 60947-4-1). Конструкция обеспечивает безопасность при работе: токоведущие части недоступны при установленном корпусе, а механическая блокировка предотвращает самопроизвольное включение. Однако IP20 не защищает от внешней среды - использование вне шкафа запрещено.

Преимущества

• Устойчив к высокому числу операций включения/выключения - подходит для интенсивного режима работы
• Компактный размер и стандартизованный монтаж на DIN-рейку упрощают сборку щитов
• Наличие одного НО и одного НЗ контакта позволяет реализовать базовые схемы блокировки и индикации
• Работает при напряжении управления 380–400 В - совместим с большинством промышленных систем контроля

Ограничения применения

• Не предназначен для постоянного тока (DC) - только переменный ток (AC)
• Степень защиты IP20 не допускает установку в сырых, пыльных или открытых помещениях
• Нельзя использовать для реверса двигателя - требуется два контактора
• Максимальная мощность 18,5 кВт - для более мощных двигателей нужен контактор с большим номиналом
• Цепь управления требует точного соблюдения напряжения 380–400 В - при меньшем напряжении может не включаться

Примеры использования

• Автоматический пуск насоса в системе водоснабжения
• Управление вентилятором охлаждения в HVAC-системе
• Коммутация конвейерной ленты на производстве
• Подключение компрессора в воздушной системе
• Схема с аварийным остановом через кнопку, связанную с НЗ контактом

Практические советы

• Проверьте соответствие напряжения управления (380–400 В) с источником - при 220 В контактор не сработает
• При использовании в схеме с блокировками учтите, что НО и НЗ контакты находятся на одном механизме - они меняют состояние одновременно
• Обязательно используйте тепловое реле или автомат с защитой от перегрузки - контактор не защищает двигатель от перегрева
• При замене старого контактора проверьте посадочные размеры - хотя он на DIN-рейку, форма крепления может отличаться у других серий
• Не открывайте корпус во время работы - даже при IP20 внутри есть опасные потенциалы
