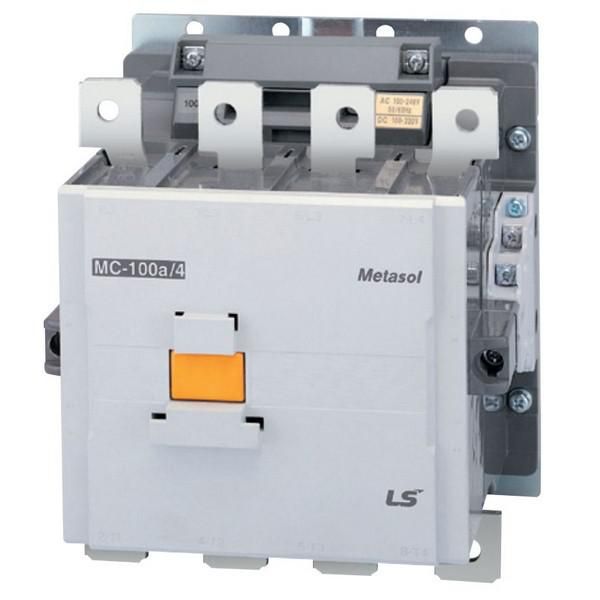

Контактор 4-х полюсный Metasol MC-100a/4P AC/DC100-200V 50/60Hz 2a2b, Screw | 1342019200 Lsis

Контактор LS Electric MC-100a/4P - надёжное устройство для коммутации мощных нагрузок в системах автоматизации. Этот четырёхполюсный контактор с винтовым подключением рассчитан на работу с током до 100 А и подходит для частых включений и отключений, особенно в промышленной автоматике.

Назначение и область применения

Контактор MC-100a/4P предназначен для удалённого включения и выключения силовых цепей переменного и постоянного тока. Он используется там, где требуется часто переключать мощную нагрузку - например, при запуске и остановке трёхфазных двигателей. Также применяется в системах управления освещением, насосами, компрессорами, конвейерами, кран-балками, тепловыми печами и кондиционерами. Благодаря совместимости с AC и DC, этот контактор универсален для различных типов сетей.

Технические характеристики

• Номинальный ток: 100 А - способен управлять нагрузками до 55 кВт
• Число силовых полюсов: 4 - все контакты одновременно замыкаются или размыкаются
• Количество нормально открытых (NO) контактов: 4
• Количество нормально закрытых (NC) контактов: 2 - используются для сигнализации или блокировок
• Напряжение катушки управления: 100–200 В AC/DC - работает как от сети 220 В, так и от постоянного тока
• Частота: 50/60 Гц - совместим с сетями России и Европы
• Степень защиты: IP20 - защищает от прикосновения к токоведущим частям, но не от пыли и воды
• Тип исполнения: нереверсивный - управление одним направлением работы, без переключения фаз
• Подключение: винтовые зажимы - удобны для проводов сечением до 25 мм2
• Способ монтажа: на монтажную плату - требует установки на DIN-рейку или специальную основу

Совместимость и монтаж

MC-100a/4P устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения используйте провода с жилами до 25 мм2 - слишком толстый провод не войдёт в винтовые зажимы. Катушка управления питается от 100–200 В - проверьте соответствие напряжения вашей системы управления перед подключением. Устройство не имеет встроенного термозащитного реле - для защиты двигателя потребуется внешний тепловое реле или частотный преобразователь.

Безопасность и стандарты

Контактор соответствует международным требованиям безопасности IEC 60947-4-1. IP20 обеспечивает защиту от случайного прикосновения к токоведущим элементам, но не защищает от попадания пыли или влаги - не устанавливайте его во влажных помещениях или на открытом воздухе. Все материалы корпуса выполнены из самозатухающего поликарбоната, что снижает риск возгорания при аварийном нагреве.

Преимущества

• Универсальная катушка управления - работает как от переменного, так и от постоянного тока
• Высокая механическая износостойкость - рассчитан на десятки тысяч операций включения/выключения
• Чёткая коммутация - минимальное время перехода между состояниями, снижает риск дугового замыкания
• Раздельные силовые и вспомогательные контакты - позволяет реализовать сложные схемы управления
• Фиксированная конструкция - исключает случайное отсоединение при вибрации

Ограничения применения

• Не предназначен для реверса двигателей - для этого нужен двойной контактор или реверсивный пускатель
• IP20 не допускает использование в условиях повышенной влажности, пыли или агрессивной среды
• Отсутствует встроенная тепловая защита - обязательно применять внешние устройства защиты двигателя
• Не рекомендован для частых пусков сверхнагрузочных механизмов - превышение 8–10 включений в час может снизить срок службы

Примеры использования

• Управление трёхфазным двигателем насоса в системе водоснабжения
• Включение тепловой печи через PLC-систему с сигналом 24 В DC через реле-преобразователь
• Автоматическое включение конвейера после срабатывания датчика наличия продукта
• Дистанционное управление светильниками на производственной площадке через кнопочные посты

Практические советы

• Перед установкой проверьте напряжение катушки - даже небольшое отклонение ниже 90 В вызывает недопустимое гудение и перегрев
• Затягивайте винты равномерно - переусиливать нельзя, чтобы не повредить контактные планки
• Используйте клеммники или наконечники на проводах - это увеличивает долговечность соединения
• Для длительной работы при максимальной нагрузке (100 А) обеспечьте хорошую вентиляцию вокруг контактора
• При использовании в схемах с высокими импульсными помехами (например, ЧРП) установите RC-фильтр на катушку управления
