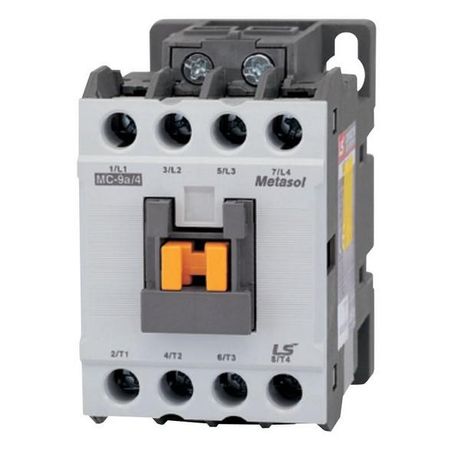

Контактор 4-х полюсный Metasol MC-9a/4P DC24V, Screw | 1316102700 Lsis

Контактор 4-полюсный DC24V MC-9a/4P с винтовым подключением - это надёжное устройство для дистанционного включения и отключения мощных нагрузок постоянного тока. Произведённый компанией LS Electric, этот контактор подходит для автоматизации систем с частыми циклами включения, таких как насосы, конвейеры и системы управления освещением.

Назначение и область применения

Контактор 4-полюсный DC24V MC-9a/4P предназначен для коммутации силовых цепей постоянного тока с номинальным током до 9 А. Он используется там, где требуется частое включение и выключение нагрузки - например, при управлении двигателями постоянного тока, нагревательными элементами, светодиодными массивами или компрессорами. Подходит для систем дистанционного управления, где управляющее напряжение подаётся на катушку 24 В постоянного тока, а основной ток проходит через четыре силовых контакта.

Технические характеристики

• Тип тока: постоянный (DC)
• Напряжение катушки управления: 24 В DC
• Номинальный ток: 9 А
• Количество силовых полюсов: 4
• Количество нормально замкнутых контактов: 4 (все - НО, без вспомогательных)
• Тип подключения: винтовой зажим
• Способ монтажа: на монтажную плату (PCB)
• Номинальная мощность электродвигателя: 4 кВт (при DC)
• Степень защиты: IP20 (защита от прикосновения к токоведущим частям и от предметов >12 мм, но не защищён от пыли и влаги)
• Исполнение: нереверсивное (не поддерживает изменение направления вращения)

Совместимость и монтаж

Контактор 4-полюсный DC24V MC-9a/4P рассчитан на установку на печатную плату. Для монтажа требуются отверстия под выводы, соответствующие габаритам устройства. Клеммы для подключения проводов - винтовые, что позволяет использовать многожильные и одножильные провода сечением до 2,5 мм2. Убедитесь, что площадка на плате имеет достаточные размеры для теплоотвода - особенно при работе на пределе номинального тока. Не используйте для поверхностного монтажа (SMD) - контактный штырь не совместим с технологией SMT.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов IEC 60947-4-1 для контакторов. Степень защиты IP20 исключает использование в условиях повышенной влажности, запылённости или на открытом воздухе. Применение вне контролируемой среды (например, в щитовой без корпуса) может привести к повреждению контактов и аварии.

Преимущества

• Высокая механическая износостойкость благодаря качественной конструкции катушки и контактов
• Надёжное винтовое подключение - минимум проблем с ослаблением соединений
• Подходящий для слаботочных управляющих цепей (24 В DC) - безопаснее, чем 220–380 В
• Четыре полюса позволяют полностью отключить все фазы или полярности в цепи постоянного тока

Ограничения применения

• Не подходит для работы в условиях высокой влажности, пыли или перепадов температур - IP20 не обеспечивает защиту от внешней среды
• Нельзя применять для реверсивных схем - устройство не имеет вспомогательных контактов и не предназначено для переключения направления
• Рассчитан только на постоянный ток; при подаче переменного тока на катушку возможен выход из строя
• Максимальная мощность 4 кВт действует при условии правильного охлаждения и номинальном токе 9 А - превышение вызывает перегрев

Примеры использования

• Управление двигателем постоянного тока в промышленном роботе
• Включение/выключение тепловой пушки в цеху
• Автоматическое отключение зарядного устройства при достижении порогового уровня
• Контроль питания LED-освещения в системе с PLC и датчиками
• Управление насосом в закрытой системе охлаждения с датчиком давления

Практические советы

• Перед монтажом проверьте соответствие напряжения катушки - 24 В DC, не выше и не ниже +-10%
• При использовании на пределе 9 А рекомендовано принудительное охлаждение или снижение рабочего цикла (менее 60% времени включено)
• Затягивайте винты равномерно, без усилия - перетяжка может повредить пластиковую часть корпуса
• Для долговечности избегайте частых включений при наличии индуктивной нагрузки - лучше добавить RC-цепь или диод для гашения ЭДС самоиндукции
• Проверяйте целостность контактов каждые 5000 циклов - при высоких токах возможен нарост оксидов, влияющий на сопротивление
