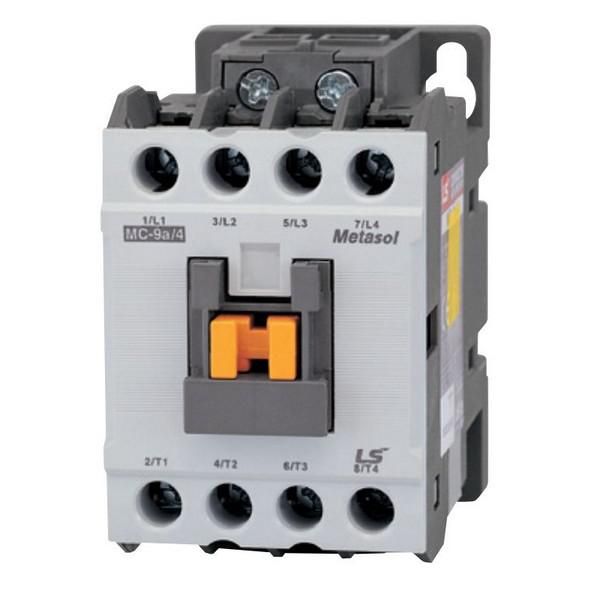

Контактор 4-х полюсный Metasol MC-18a/4P DC24V Screw | 1328102700 Lsis

Контактор 4-полюсный DC24V MC-18a/4P с винтовым подключением - это надёжное устройство для коммутации силовых цепей постоянного тока с номинальным током до 18 А. Произведённый компанией LS Electric, этот контактор подходит для автоматизации оборудования с частыми включениями, таких как двигатели, насосы и конвейеры.

Назначение и область применения

Контактор 4-полюсный DC24V MC-18a/4P предназначен для удалённого включения и отключения электрических цепей с высокой нагрузкой. Он используется там, где требуется часто переключать мощные устройства - например, запуск и останов трёхфазных двигателей, управление нагревательными элементами, насосами, компрессорами или системами освещения. Подходит для работы в промышленной автоматике, на конвейерах, в системах HVAC и на оборудовании с дистанционным управлением.

Технические характеристики

• Тип тока: постоянный (DC)
• Напряжение катушки управления: 24 В
• Количество полюсов: 4
• Номинальный ток: 18 А
• Номинальная мощность электродвигателя: 7,5 кВт
• Тип подключения: винтовые зажимы
• Количество нормально открытых (НО) контактов: 4
• Исполнение: нереверсивное (не поддерживает изменение направления вращения)
• Способ монтажа: на монтажную плату (PCB)
• Степень защиты: IP20 (защита от прикосновения к токоведущим частям и от предметов более 12 мм, но не защищён от пыли и влаги)

Совместимость и монтаж

Контактор 4-полюсный DC24V MC-18a/4P устанавливается на печатную плату через выводы, что делает его подходящим для сборки в электронные щиты и модульные системы. Для монтажа необходимы отверстия соответствующего размера - проверьте габариты перед установкой. Клеммы рассчитаны на провода сечением до 2,5 мм2. Убедитесь, что напряжение на катушке точно 24 В постоянного тока - превышение может повредить обмотку. Не используйте для подключения к сети переменного тока - контактор не совместим с AC.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для промышленного оборудования. Степень защиты IP20 позволяет применять его только внутри закрытых корпусов, исключающих доступ к токоведущим частям и попадание пыли и влаги. Не предназначен для установки в условиях повышенной влажности, пыли или на открытом воздухе.

Преимущества

• Высокая механическая износостойкость - подходит для частых включений (до 1 млн циклов)
• Надёжное винтовое подключение снижает риск ослабления контакта со временем
• Чёткое разделение силовой и управляющей цепей обеспечивает безопасность обслуживания
• Компактный форм-фактор удобен для плотной компоновки на PCB

Ограничения применения

• Не работает с переменным током - только с постоянным (DC)
• IP20 требует обязательной установки в герметичном шкафу
• Нереверсивная конструкция - нельзя использовать для изменения направления вращения двигателя
• Не рекомендован для нагрузок выше 18 А - возможна сварка контактов и выход из строя
• Не подходит для взрывоопасных сред - отсутствует взрывозащита

Примеры использования

• Управление трёхфазным двигателем 7,5 кВт на конвейере
• Включение/выключение насоса в системе водоснабжения
• Регулирование температуры в термической печи через включение нагревателей
• Автоматическое включение светильников в производственных помещениях
• Управление кран-балкой в цехе с помощью PLC

Практические советы

• Перед установкой проверьте соответствие напряжения катушки - 24 В постоянного тока. Применение переменного тока или другого напряжения приведёт к отказу.
• Затягивайте винты равномерно, без усилия - переусилие может повредить контактные площадки.
• Для долгой службы используйте контактор только с нагрузкой ниже 80% от номинала (до 14–15 А).
• При проектировании платы учтите посадочные размеры - контактор имеет фиксированный шаг выводов, совпадающий с типовыми PCB-платформами LS Electric.
• Обязательно используйте предохранители или автоматические выключатели на входе - контактор не обеспечивает защиту от перегрузки или короткого замыкания.
