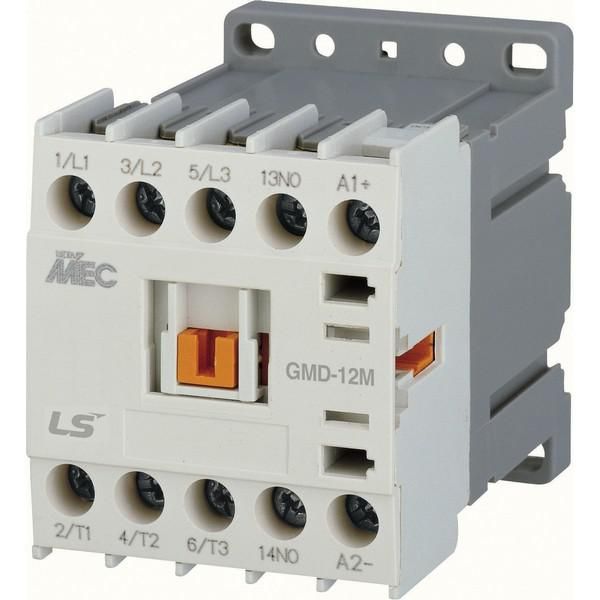

Контактор GMD-12M 3п 12А кат. 24В DC 5.5кВт 3W 1a LS Electric 1270025800 LSIS

Контактор GMD-12M 5.5кВт 12A 3P DC24V 3W 1a - компактное устройство для коммутации трёхфазных электродвигателей мощностью до 5,5 кВт с управлением от постоянного тока 24 В. Бренд LS Electric, артикул 1270025800, предназначен для установки на монтажную плату в автоматических системах с ограниченным пространством.

Назначение и область применения

Контактор GMD-12M 5.5кВт 12A 3P DC24V 3W 1a используется для включения и выключения трёхфазных двигателей, насосов, вентиляторов, конвейеров и другого оборудования, требующего дистанционного управления. Подходит для систем автоматизации, где требуется надёжная коммутация при малых габаритах. Управление осуществляется через катушку постоянного тока 24 В - идеально для PLC, контроллеров и других устройств с низковольтной логикой.

Технические характеристики

• Номинальный ток: 12 А (AC-3, 380–440 В)
• Номинальная мощность двигателя: 5,5 кВт
• Количество силовых полюсов: 3
• Напряжение катушки управления: 24 В постоянного тока (DC)
• Потребляемая мощность катушки: 3 Вт (стандартное исполнение)
• Количество вспомогательных контактов: 1 нормально открытый (1 НО)
• Исполнение: нереверсивное
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и воды
• Механическая износостойкость: 12 миллионов циклов
• Коммутационная износостойкость: 1 миллион циклов
• Тип крепления: защёлка
• Способ монтажа: на DIN-рейку или монтажную плату

Совместимость и монтаж

Контактор GMD-12M 5.5кВт 12A 3P DC24V 3W 1a устанавливается на монтажную плату с помощью фиксирующей защёлки. Для правильного монтажа необходимо обеспечить плотное прилегание к поверхности, чтобы исключить вибрацию и перегрев. Габариты устройства совместимы со стандартными платформами для мини-контакторов. Не требует дополнительных крепёжных элементов. Вспомогательный контакт 1 НО можно использовать для сигнализации состояния включения или подключения к логическим цепям управления. Обратите внимание: контактор не имеет встроенной тепловой защиты - для защиты от перегрузки рекомендуется применять отдельное реле GT-12M.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов на мини-контакторы. Степень защиты IP20 предотвращает случайное прикосновение к токоведущим частям, но не обеспечивает защиту от пыли и влаги - поэтому применяется только внутри закрытых щитов. Максимальная температура окружающей среды для работы - до +40 C. Превышение этого значения снижает срок службы и может вызвать отказ.

Преимущества

• Низкое энергопотребление катушки (3 Вт) - экономичное решение для систем с автономным питанием
• Высокая механическая долговечность - 12 млн циклов позволяет использовать в интенсивных режимах
• Компактные размеры - удобен для сборки в плотных распределительных шкафах
• Фиксация защёлкой - быстрый монтаж и демонтаж без инструментов
• Поддержка постоянного тока 24 В - совместим с большинством современных контроллеров

Ограничения применения

• Не предназначена для работы во влажной среде или на открытом воздухе - IP20 недостаточен для таких условий
• Не подходит для реверсивных схем - отсутствуют контакты для переключения направления вращения
• Не содержит встроенную тепловую защиту - обязательна установка внешнего реле GT-12M при работе с двигателями
• Не рассчитана на высокие импульсные нагрузки - не используйте для сварочных аппаратов или частотных преобразователей без дополнительной фильтрации
• Работает только с постоянным током 24 В - нельзя подключать к переменному напряжению

Примеры использования

• Автоматизация конвейера на пищевом производстве - управление двигателем через PLC с выходом 24 В DC
• Система вентиляции в помещении - включение/выключение вентилятора по таймеру
• Гидравлический насос в станке с ЧПУ - дистанционное управление с пульта оператора
• Электрошкаф с набором мини-устройств - компактный контактный модуль в составе системы управления

Практические советы

• Перед монтажом проверьте соответствие напряжения катушки - 24 В DC, указанное в названии, должно точно совпадать с источником питания
• При использовании нескольких контакторов GMD-12M 5.5кВт 12A 3P DC24V 3W 1a в одном шкафу соблюдайте минимальный зазор между корпусами - не менее 10 мм для теплоотвода
• Для увеличения срока службы избегайте частых включений при максимальной нагрузке - оптимально не более 30 циклов в час
• Если система работает в условиях вибраций, дополнительно закрепите контактор клеем или хомутами - защёлка не всегда гарантирует устойчивость
• При замене старого контактора убедитесь, что новый имеет тот же тип вспомогательного контакта - здесь 1 НО, а не 1 НЗ
