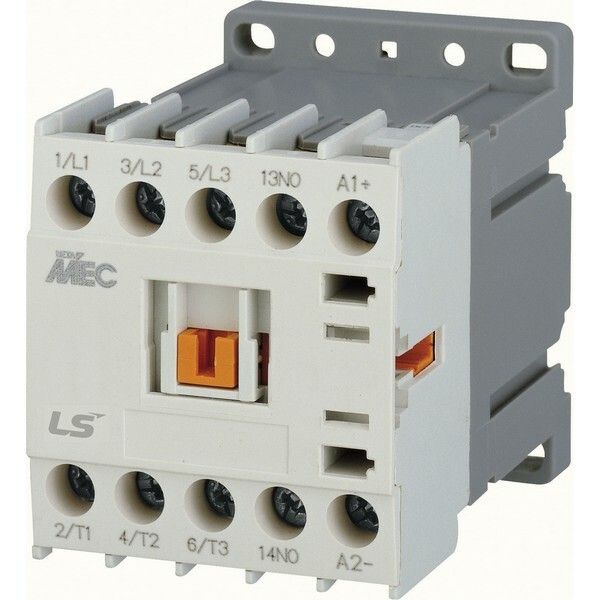

Контактор GMC-12M 3п 12А кат. 24В AC 5.5кВт 1a LS Electric 1269016700 LSIS

Контактор LS Electric 1269016700 - трёхполюсный автоматический выключатель для коммутации электродвигателей мощностью до 5,5 кВт с управлением через цепь 24 В переменного тока. Подходит для установки на монтажную плату в распределительных щитах и промышленном оборудовании.

Назначение и область применения

Контактор LS Electric 1269016700 предназначен для включения и отключения трёхфазных электродвигателей, нагревательных элементов и других нагрузок переменного тока. Он работает в составе систем автоматизации: станков, насосов, компрессоров, конвейеров. Управление осуществляется слаботочным сигналом 24 В AC - что позволяет использовать его совместно с PLC, кнопками, датчиками и реле малой мощности.

Технические характеристики

• Тип тока: переменный (AC)
• Напряжение управления: 24 В AC, частота 50/60 Гц
• Номинальный ток: 12 А (при AC-3, 380–440 В)
• Рассчитан на мощность двигателя: 5,5 кВт
• Число полюсов: 3 (все - нормально открытые)
• Количество вспомогательных контактов: 1 НО (нормально замкнутый - отсутствует)
• Исполнение: нереверсивное (не поддерживает изменение направления вращения)
• Степень защиты: IP20 (защита от прикосновений пальцев, но не от пыли и брызг воды)
• Механическая износостойкость: 12 миллионов циклов включения/выключения
• Коммутационная износостойкость: 1 миллион циклов при номинальной нагрузке
• Способ крепления: защёлка - фиксация на DIN-рейке или монтажной плате
• Способ монтажа: на монтажную плату (не на DIN-рейку)

Совместимость и монтаж

Контактор LS Electric 1269016700 устанавливается исключительно на монтажную плату - он не имеет крепления для DIN-рейки. Для подключения используйте провода сечением до 2,5 мм2. Клеммы рассчитаны на затяжку моментом 0,5–0,7 Нм. Обязательно проверьте соответствие габаритов места установки: корпус не выступает за пределы типового модульного формата, но требует свободного доступа к клеммам. Не допускается установка в условиях повышенной влажности или запылённости без дополнительной защиты.

Безопасность и стандарты

Контактор соответствует требованиям IEC 60947-4-1 и EN 60947-4-1. Применяется в соответствии с классом коммутации AC-3 - для пуска и отключения асинхронных двигателей. Отсутствуют встроенные функции защиты от перегрузки - для этого требуется внешнее реле тепловой защиты, например, GT-12M.

Преимущества

• Высокая механическая долговечность - 12 млн операций без обслуживания
• Устойчивая работа при колебаниях напряжения управления +-10%
• Низкий уровень шума при срабатывании благодаря оптимизированному магнитному контуру
• Простая замена: защёлка обеспечивает быстрое извлечение и установку
• Поддержка частот 50 и 60 Гц - универсальное применение в разных регионах

Ограничения применения

• Не предназначено для работы в средах с высокой влажностью, пылью или химическими испарениями - степень защиты IP20 недостаточна
• Не поддерживает реверсирование двигателя - для этой задачи нужен двойной контактор или реверсивный пускатель
• Не содержит встроенную тепловую защиту - обязательна установка отдельного термореле GT-12M
• Только монтаж на плату - нельзя установить на стандартную DIN-рейку
• Максимальная рабочая температура окружающей среды - до +40 C; при более высоких значениях снижается допустимая нагрузка

Примеры использования

• Автоматическое включение насоса в системе водоснабжения по сигналу от датчика уровня
• Управление конвейерной лентой в пищевой промышленности через PLC
• Коммутирование воздушного компрессора в мастерской с использованием кнопочного пункта 24 В
• Включение печи или нагревателя в системе контроля температуры

Практические советы

• При проектировании схемы учтите, что контактор не имеет вспомогательных контактов НЗ - если нужны сигнализация состояния или блокировки, выбирайте другую модель с 1НЗ или 2НО+2НЗ
• Для надёжной работы подключайте питание управления через фильтр помех - особенно если рядом находятся частотники или сварочные аппараты
• Проверяйте плотность соединения клемм после первых 10–20 включений - возможна усадка проводов
• Если используется в условиях частых пусков (более 30 раз в час), рекомендуется контролировать температуру корпуса - длительная перегрузка снижает срок службы
• Для замены - отсоедините питание, отожмите защёлку и аккуратно выньте устройство. Монтируйте новый аналогичный - LS Electric 1269016700 - без изменения ориентации
