Контактор КМЭ малогабаритный 12А 24В 1NO EKF PROxima | ctr-s-12-24

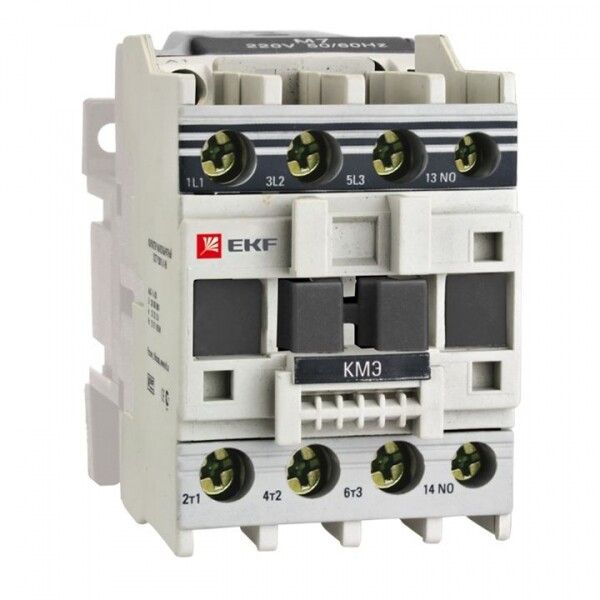

Контактор малогабаритный КМЭ 12А 24В 1НО от EKF серии PROxima — компактное устройство для дистанционного включения и отключения трёхфазных нагрузок до 5 кВт. Подходит для автоматизации оборудования, где важны надёжность, компактность и совместимость со стандартными DIN-рейками.

Назначение и область применения

Контактор малогабаритный КМЭ 12А 24В 1НО используется для частого включения и выключения электродвигателей, нагревательных элементов, насосов и других трёхфазных потребителей. Его применяют в системах автоматического управления: конвейерах, вентиляции, станках, бытовой и промышленной автоматике. Устройство управляет нагрузкой через слаботочную цепь 24 В переменного тока, что обеспечивает безопасную работу оператора.

Технические характеристики

• Тип тока: переменный (AC)
• Напряжение катушки управления: 24 В
• Номинальный ток: 12 А
• Количество силовых полюсов: 3
• Количество нормально открытых (НО) контактов: 1
• Номинальная мощность: 5 кВт
• Способ монтажа: крепление на DIN-рейку
• Тип подключения: винтовые зажимы
• Максимальное сечение кабеля: 25 мм²
• Степень защиты: IP20 (защита от прикосновений и крупных предметов, но не от воды и пыли)
• Климатическое исполнение: УХЛ4 (работает при температуре от −40 °C до +40 °C, умеренный и холодный климат, допускается повышенная влажность)
• Гарантийный срок: 84 месяца
• Соответствие стандарту: ГОСТ Р 50030.4.1-2002

Совместимость и монтаж

Контактор малогабаритный КМЭ 12А 24В 1НО легко устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы — подходят медные и алюминиевые провода сечением до 25 мм². Обязательно затягивать винты усилием, соответствующим рекомендациям производителя — недостаточно плотное соединение вызывает перегрев. Катушка управления подключается отдельно: два вывода на передней панели устройства. Монтаж возможен в распределительных щитах, шкафах управления, на стендах автоматики.

Безопасность и стандарты

Контактор КМЭ 12А 24В 1НО соответствует требованиям ГОСТ Р 50030.4.1-2002, который регламентирует электромагнитные контакторы для низковольтного оборудования. Защита IP20 исключает случайное прикосновение к токоведущим частям, но не защищает от влаги — поэтому устройство нельзя использовать во влажных помещениях без дополнительной герметизации. Серия PROxima прошла сертификацию на соответствие безопасности и долговечности в условиях промышленной эксплуатации.

Преимущества

• Компактный размер позволяет экономить место в щите, особенно при множестве аппаратов
• Работает с алюминиевыми и медными проводами — гибкость при подборе кабелей
• Высокий гарантийный срок — 84 месяца — свидетельствует о прочности конструкции
• Надёжное срабатывание даже при колебаниях напряжения ±10% от 24 В
• Простая диагностика: состояние контакта видно визуально — при включенном состоянии якорь полностью опущен

Ограничения применения

• Не предназначен для работы в условиях высокой запылённости, сырости или прямого попадания воды — степень защиты IP20 требует установки внутри закрытого щита
• Не поддерживает реверс — для изменения направления вращения двигателя нужен другой тип контактора
• Максимальная мощность 5 кВт — не годится для нагрузок выше этого значения, даже при меньшем токе
• Не рассчитан на частую коммутацию более 1200 раз в час — длительная работа в режиме “вкл/выкл” каждые 30 секунд снижает срок службы

Примеры использования

• Управление трехфазным двигателем воздуходувки в системе вентиляции
• Включение теплового насоса или ТЭНа в бойлере
• Автоматический пуск насоса в системе водоснабжения по сигналу от датчика уровня
• Контроль питания станка ЧПУ через PLC с выходом 24 В AC

Практические советы

• При подключении проводов используйте наконечники (ШК) — они предотвращают ослабление контакта после многократных вибраций
• Проверьте напряжение на катушке перед первым включением — превышение 24 В приведёт к её перегреву и выходу из строя
• Учитывайте посадочные размеры: контактный модуль имеет фиксированный шаг, совместимый с другими изделиями серии PROxima — можно менять без переделки щита
• Для увеличения срока службы избегайте частых пусков — лучше применять таймеры или частотные преобразователи вместо механического включения
• При использовании в холодных условиях (ближе к минусовой границе УХЛ4) проверяйте, чтобы контакты не намёрзали — возможно образование конденсата
