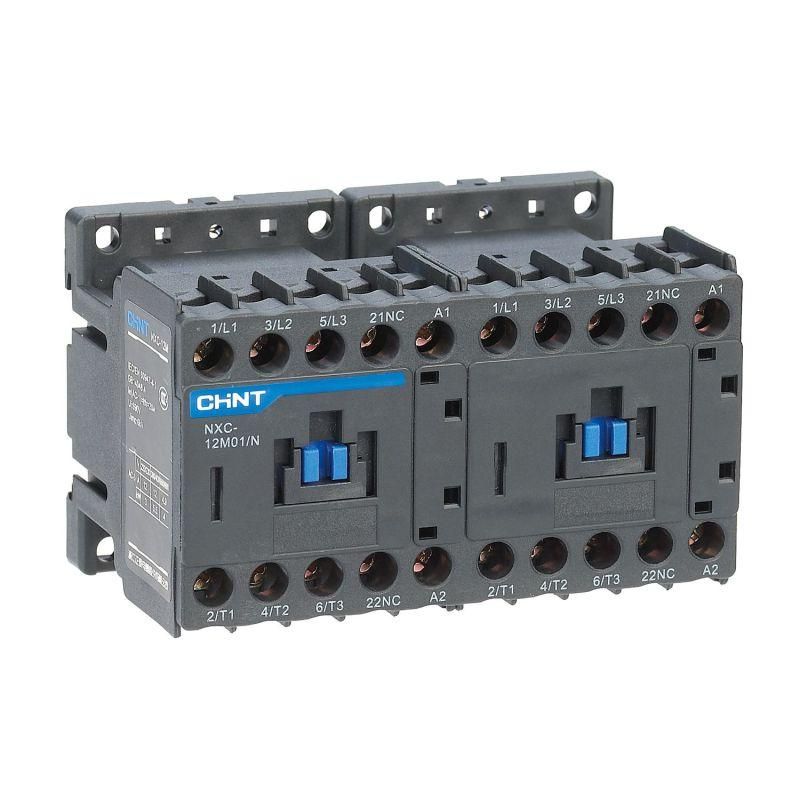

Контактор NXC-12M10/N реверс. 12А 24АС 1НО 50/60Гц | 836630 CHINT

Контактор реверсивный 12А 24В переменного тока 1 нормально открытый контакт 50/60Гц от CHINT (артикул 836630) предназначен для переключения направления вращения трёхфазных электродвигателей с помощью двух взаимоблокированных контакторов в одном корпусе. Подходит для автоматических систем управления с низковольтным управлением.

Назначение и область применения

Этот реверсивный контактор используется для изменения направления вращения электродвигателя - например, в станках, конвейерах, насосах и лифтах, где требуется движение вперёд и назад. Он состоит из двух однополюсных контакторов, механически связанных так, чтобы исключить одновременное включение. Управление осуществляется через катушку на 24 В переменного тока, что делает его безопасным для работы в условиях с низким напряжением управления.

Технические характеристики

• Номинальный рабочий ток: 12 А - способен коммутировать нагрузку до 12 ампер в каждой фазе;
• Напряжение питания катушки: 24 В переменного тока - совместим с большинством промышленных контроллеров и PLC;
• Частота сети: 50/60 Гц - работает в сетях России, Европы и других стран с этими частотами;
• Количество главных контактов: 6 - три пары контактов (по две на каждый контактор), предназначены для переключения трёх фаз;
• Тип контактов: нормально открытые (NO) - замыкаются только при включении катушки;
• Тип изделия: реверсивный контактор - внутренняя блокировка предотвращает одновременное включение обоих контакторов.

Совместимость и монтаж

Контактор реверсивный 12А 24В переменного тока 1 нормально открытый контакт 50/60Гц устанавливается на DIN-рейку шириной 35 мм. Клеммы для подключения силовой цепи рассчитаны на провода сечением до 4–6 мм2. Для управления катушкой используются два кнопочных поста: «Вперёд» и «Назад». Обязательно используйте внешнюю блокировку (например, в виде реле времени или программной интерLOCKS в ПЛК), чтобы гарантировать безопасность даже при отказе механической блокировки внутри контактора.

Безопасность и стандарты

Изделие соответствует международным стандартам IEC 60947-4-1 для контакторов переменного тока. Напряжение 24 В AC снижает риск поражения электрическим током при обслуживании. Механическая блокировка между двумя контактными группами обеспечивает защиту от короткого замыкания при случайном одновременном включении.

Преимущества

• Удобная компоновка: два контактора в одном корпусе экономят место в щите;
• Низковольтное управление (24 В AC): безопаснее для операторов и проще интегрируется с современной автоматикой;
• Механическая взаимоблокировка: исключает вероятность короткого замыкания на двигателе при переключении;
• Высокая надёжность: контакты CHINT рассчитаны на долгую работу в промышленных условиях.

Ограничения применения

• Не предназначен для постоянного тока - применение на DC вызывает дугу и быстрый износ контактов;
• Максимальный ток 12 А - не подходит для двигателей мощностью выше ~5,5 кВт при 380 В;
• Отсутствие встроенных тепловых реле - необходимо использовать внешние защиты от перегрузки;
• Не имеет IP-защиты - устанавливать только в закрытых щитах, защищённых от пыли и влаги.

Примеры использования

• Станки с ЧПУ - изменение направления движения шпинделя или стола;
• Конвейеры с возможностью реверса - для перемещения груза в обе стороны;
• Подъёмники и лифты - управление подъёмом и опусканием;
• Вентиляционные системы с регулировкой потока воздуха в обоих направлениях.

Практические советы

• Проверьте посадочные размеры перед установкой - контактор 836630 от CHINT требует минимум 45 мм свободного места по высоте рядом с другими элементами;
• Используйте предохранители на входе силовой цепи - рекомендовано 16 А типа gG для защиты от КЗ;
• При подключении катушки соблюдайте полярность - хотя переменный ток не требует точной фазировки, лучше сохранять последовательность подключения для удобства диагностики;
• При длительной работе в режиме частого переключения (более 10 раз в минуту) проверяйте температуру контактора - возможен перегрев без принудительного охлаждения.
