Контактор КМ-102 40А кат. 24В AC 1НО+1НЗ AC-3 AC-4 DEKraft 22317DEK APC

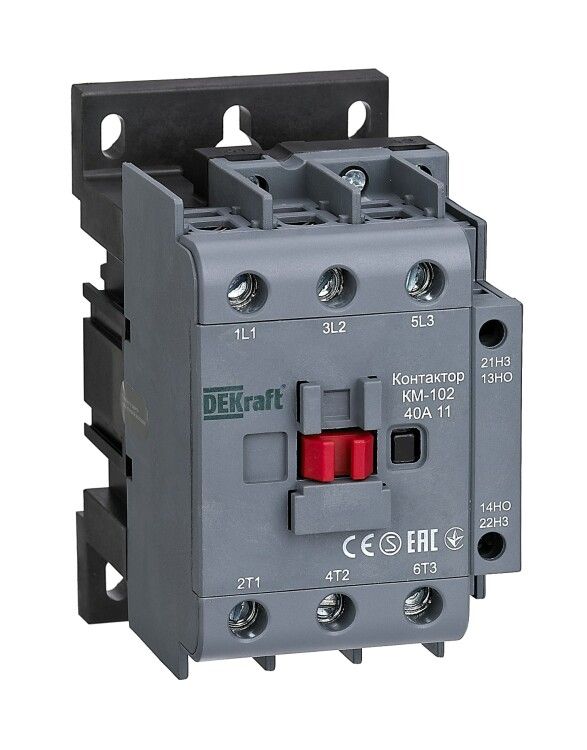

Контактор КМ-102 от DEKraft - устройство для дистанционного включения и выключения нагрузки с номинальным током до 40 А. Подходит для управления двигателями, светильниками и конденсаторными батареями в сетях переменного тока. Монтируется на DIN-рейку, питается от 24 В постоянного или переменного тока.

Назначение и область применения

Контактор КМ-102 используется для частого включения и отключения электрических нагрузок. Применяется в системах автоматизации: запуск и останов асинхронных двигателей, управление освещением, коммутация конденсаторных батарей. Подходит для промышленного оборудования, конвейеров, насосов, вентиляторов и других устройств, требующих надёжной коммутации.

Технические характеристики

• Номинальный ток: 40 А
• Напряжение управления: 24 В (переменный или постоянный ток)
• Коммутируемая мощность (AC-3): 18,5 кВт
• Коммутируемая мощность (AC-4): 7,5 кВт
• Количество контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Тип тока: переменный (AC) / постоянный (DC)
• Исполнение: нереверсивное
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги
• Способ монтажа: на DIN-рейку (стандарт 35 мм)
• Подключение силовой цепи: винтовые зажимы

Совместимость и монтаж

Контактор КМ-102 устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения силовых проводов используются винтовые зажимы - затягивать необходимо с усилием, соответствующим рекомендациям производителя, чтобы избежать перегрева. Управляющая катушка рассчитана на 24 В - можно использовать как переменный, так и постоянный ток. Дополнительные контакты (1НО+1НЗ) доступны для сигнализации, блокировок и логических схем управления.

Безопасность и стандарты

Контактор КМ-102 соответствует требованиям к безопасности для устройств низкого напряжения. IP20 обеспечивает защиту от прямых прикосновений к токоведущим элементам, но не защищает от пыли и влаги - поэтому не предназначен для установки во влажных или пыльных средах без дополнительной защиты. Производитель указывает возможность установки защитных крышек, которые повышают безопасность при обслуживании.

Преимущества

• Универсальное питание катушки - 24 В AC/DC, что упрощает интеграцию в системы с различными источниками управления
• Чёткая коммутационная способность: 18,5 кВт по AC-3 и 7,5 кВт по AC-4 - подходит для большинства типичных задач промышленной автоматики
• Наличие одного НО и одного НЗ контакта позволяет реализовать базовые схемы блокировки и индикации состояния
• Фиксация на DIN-рейке обеспечивает быстрый монтаж и замену

Ограничения применения

• Не применяется в условиях повышенной влажности, пыли или агрессивной среды - степень защиты IP20 недостаточна
• Не предназначен для реверсивных схем - нельзя использовать для изменения направления вращения двигателя
• Работает только с переменным током в силовой цепи; постоянный ток в силовой цепи не допускается
• Максимальное рабочее напряжение - 690 В AC. Превышение этого значения недопустимо

Примеры использования

• Управление асинхронным двигателем 18,5 кВт на конвейере
• Включение группы светодиодных светильников через PLC
• Коммутация батареи конденсаторов для компенсации реактивной мощности
• Автоматическое отключение насоса по сигналу датчика уровня

Практические советы

• При подборе контактора КМ-102 проверьте соответствие нагрузки классу коммутации AC-3 (двигатели) или AC-4 (частые пуски, реверсы). Для AC-4 используйте запас по току - 40 А здесь предельный режим
• При использовании в системах с частыми включениями (более 600 раз в час) убедитесь, что тепловой режим не превышен - возможно потребуется принудительное охлаждение или снижение частоты операций
• Для удобства диагностики подключите индикатор состояния к дополнительному контакту НО
• При монтаже на DIN-рейку убедитесь, что соседние устройства не нагреваются выше допустимого - температурный режим влияет на долговечность контактора
• Обязательно используйте защитные крышки, особенно если оборудование находится в зоне возможного механического воздействия
