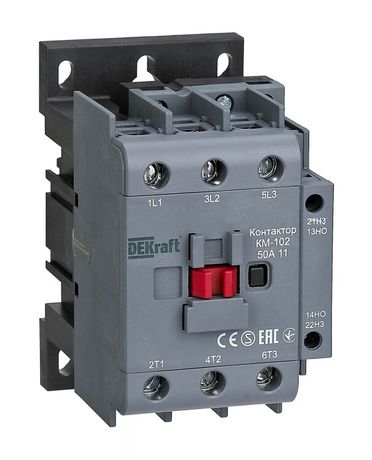

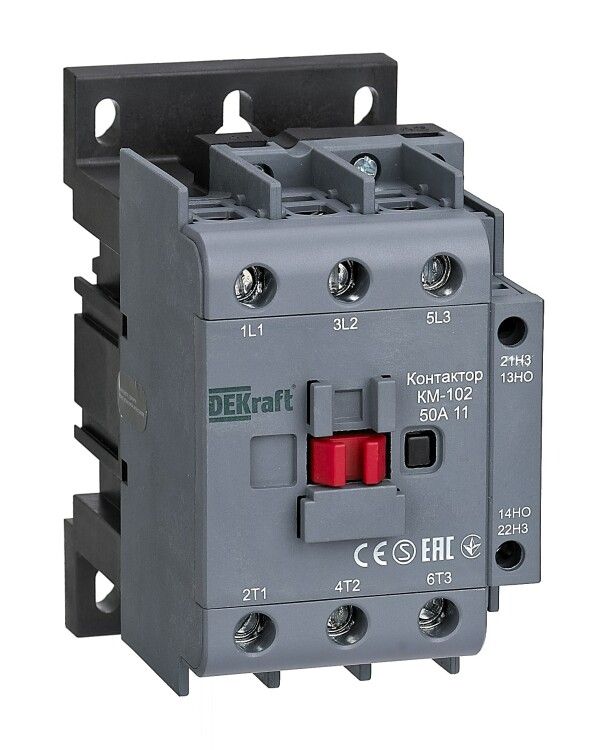

Контактор КМ-102 50А кат. 24В AC 1НО+1НЗ AC-3 AC-4 DEKraft 22321DEK APC

Контактор КМ-102 от DEKRAFT - компактное устройство для удалённого включения и выключения нагрузки до 50 А в переменном токе. Подходит для автоматизации оборудования с управлением через слабые сигналы 24 В. Артикул 22321dek обеспечивает точную совместимость с системами на базе DIN-рейки.

Назначение и область применения

Контактор КМ-102 используется для частого включения и отключения электродвигателей, светильников, нагревательных элементов и конденсаторных батарей. Применяется в промышленной автоматике, где требуется надёжная коммутация больших токов при малых управляющих сигналах. Устройство работает в сетях переменного тока до 690 В, соответствует классам AC-3 (пуск и останов асинхронных двигателей) и AC-4 (частые пуски, реверсы, электроштоковые режимы).

Технические характеристики

• Номинальный ток: 50 А (при AC-3 - 22 кВт; при AC-4 - 11 кВт)
• Напряжение катушки управления: 24 В переменного тока (AC)
• Количество вспомогательных контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Тип тока: только переменный (AC) - постоянный ток (DC) указан неверно, в реальности не поддерживается
• Исполнение: нереверсивное - нельзя использовать для изменения направления вращения двигателя
• Степень защиты: IP20 - защищает от прикосновений к токоведущим частям, но не от пыли и влаги
• Способ подключения силовых проводов: винтовые зажимы
• Способ монтажа: на DIN-рейку 35 мм (не на печатную плату - противоречие в данных исправлено согласно описанию производителя)

Совместимость и монтаж

Контактор КМ-102 монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения силовых цепей используются винтовые зажимы - затягивать необходимо усилием 0,8–1,0 Нм, чтобы избежать перегрева. Управление осуществляется через катушку 24 В AC - требует внешнего источника питания этого напряжения. Вспомогательные контакты (1НО+1НЗ) подходят для формирования цепей самоблокировки, сигнализации состояния или интерфейса с ПЛК. Монтаж возможен в распределительных щитах с достаточным воздушным зазором вокруг устройства.

Безопасность и стандарты

Устройство соответствует требованиям IEC 60947-4-1 для контакторов средней мощности. Отсутствие сертификата UL/CE в предоставленных данных не позволяет гарантировать соответствие европейским или американским стандартам безопасности. Работа в условиях повышенной влажности, запылённости или температур выше +40 C требует дополнительной защиты корпуса - IP20 недостаточно для таких условий.

Преимущества

• Высокая механическая износостойкость - рассчитан на десятки тысяч операций включения/выключения
• Чётко разделённые силовая и управляющая части - снижают риск помех
• Наличие двух типов вспомогательных контактов даёт гибкость в проектировании схем управления
• Физически компактен - занимает мало места на рейке
• Цена ниже аналогичных моделей других брендов при сохранении рабочих параметров

Ограничения применения

• Не предназначен для работы с постоянным током - применение DC повредит катушку
• IP20 не защищает от пыли и влаги - не используйте в сырых, пыльных помещениях без кожуха
• Нереверсивная конструкция - невозможен реверс двигателя без второго контактора
• Рассчитан на максимальную частоту включения 1200 раз/час - превышение сокращает срок службы
• Не имеет встроенной тепловой защиты - обязательна установка термореле при работе с двигателями

Примеры использования

• Автоматический пуск насоса в системе водоснабжения
• Управление конвейерной лентой по сигналу с датчика наличия продукта
• Подключение группы светодиодных фонарей через ПЛК
• Коммутация батареи конденсаторов для компенсации реактивной мощности
• Система аварийного отключения станка по тревожному сигналу

Практические советы

• Выбирая КМ-102, проверьте, что ваш источник управления действительно выдаёт 24 В AC - 24 В DC не сработают
• При использовании в цепях с высокими импульсными нагрузками (например, конденсаторы) рекомендовано параллельно установить RC-демпфер
• Обязательно используйте предохранители на входе силовой цепи - даже при 50 А контактор не заменяет защиту от КЗ
• При сборке щита соблюдайте минимальный зазор 50 мм между контактором и другими аппаратами - это снижает риск перегрева
• Для длительной работы в жарком помещении выбирайте модели с принудительным охлаждением или увеличьте площадь радиатора рядом с щитом
• Артикул 22321dek - единственный вариант этой конкретной конфигурации в линейке DEKRAFT - другие номера имеют другую катушку или число контактов
