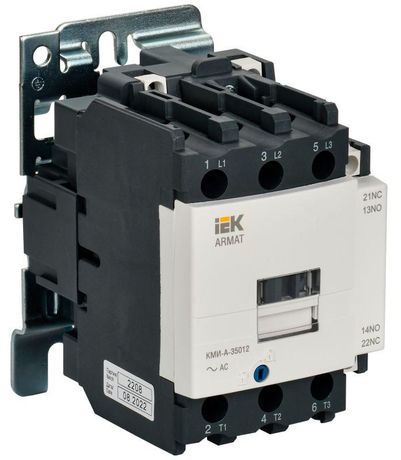

Контактор КМИ-А-35012 LC1D 50А кат. 24В AC 1НО+1НЗ AC-3 IEK AR-ACC-31-050-024-11

Контактор КМИ-А-35012 LC1D 50А 24В/АС3 1 нормально открытый/1 нормально закрытый - устройство для удалённого включения и отключения трёхфазной нагрузки, предназначенное для управления двигателями, нагревателями и другими потребителями на базе DIN-рейки. Произведён компанией IEK, артикул ar-acc-31-050-024-11.

Назначение и область применения

Контактор КМИ-А-35012 LC1D 50А 24В/АС3 1 нормально открытый/1 нормально закрытый используется для дистанционного коммутирования трёхфазных нагрузок в системах управления. Подходит для запуска и остановки асинхронных двигателей с короткозамкнутым ротором, а также для переключения осветительных и тепловых нагрузок. Часто применяется в вентиляционных системах, насосных станциях, печном оборудовании, кран-балках и устройствах автоматического ввода резерва (АВР).

Технические характеристики

• Номинальный ток: 50 А - способен выдерживать постоянную нагрузку до этого значения при AC-3;
• Напряжение питания катушки: 24 В переменного тока - обеспечивает работу от низковольтных управляющих цепей;
• Число полюсов: 3 - управляет всеми фазами трёхфазной сети одновременно;
• Коммутируемая мощность при 400 В: 22 кВт - максимальная нагрузка для двигателей в типичных промышленных условиях;
• Количество контактных групп: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ) - позволяет реализовать базовые схемы управления и сигнализации;
• Род тока: переменный (AC) - работает исключительно в сетях с переменным током;
• Исполнение: нереверсивное - не предусматривает изменение направления вращения ;
• Срок службы: 15 лет - рассчитан на длительную эксплуатацию при соблюдении условий работы;
• Способ монтажа: DIN-рейка / монтажная плата - гибкий вариант установки в шкафах управления;
• Подключение силовых проводов: винтовые зажимы - надёжное механическое соединение без необходимости специальных инструментов.

Совместимость и монтаж

Контактор КМИ-А-35012 LC1D 50А 24В/АС3 1 нормально открытый/1 нормально закрытый совместим с любой стандартной DIN-рейкой типа TS35. Устанавливается легко - защёлкивается одним движением. Для монтажа на плате предусмотрены крепёжные отверстия - можно использовать болты M4. Подключение силовых выводов выполняется через винтовые зажимы: рекомендуется затягивать моментом 1–1,5 Нм, чтобы избежать повреждений. Управляющая катушка требует точного соблюдения напряжения 24 В~; применение более высоких значений вызывает выход из строя.

Безопасность и стандарты

Контактор КМИ-А-35012 LC1D 50А 24В/АС3 1 нормально открытый/1 нормально закрытый соответствует требованиям ГОСТ Р 50030.4.1-2012 (эквивалент МЭК 60947-4-1:2009). Это гарантирует соответствие европейским и российским нормам безопасности, испытаний на долговечность и отказоустойчивость. Сертифицирован для применения в промышленных объектах и энергообъектах РФ.

Преимущества

• Высокая надёжность коммутации благодаря качественным материалам контактов;
• Устойчивость к скачкам напряжения в управляющей цепи - катушка 24 В~ менее чувствительна к помехам, чем 220 В~;
• Гибкая система монтажа - подходит как для щитов на рейке, так и для сборочных плат;
• Явное разделение силовых и вспомогательных контактов - снижает риск взаимных помех;
• Долгий срок службы - 15 лет при регулярном обслуживании и правильной нагрузке.

Ограничения применения

• Не постоянному току - нельзя использовать в DC-цепях даже при том же напряжении;
• Не предназначен для частотного регулирования - не заменяет частотник, не рассчитан на частые пуски выше 600 раз в час;
• Не имеет защиты от перегрузки - обязательно требуется внешняя тепловая реле или автоматический выключатель;
• Не герметичен - не следует устанавливать во влажных помещениях без корпуса IP54+;
• Максимальное рабочее напряжение - 660 В, но эффективнее всего работает при 400 В.

Примеры использования

• Управление насосом воды в системе водоснабжения - включение по сигналу от датчика уровня;
• Автоматическое включение воздушного компрессора при падении давления в трубопроводе;
• Контроль нагревательных элементов в термической камере - включение/выключение по температурному контроллеру;
• Циклическое питание вентилятора в системе кондиционирования воздуха;
• Работа в составе системы АВР - переключение нагрузки с основного на резервный источник питания.

Практические советы

• Выбирая этот контактор, проверьте, что ваш двигатель не превышает 22 кВт при 400 В - иначе возможен перегрев контактов;
• Для увеличения срока службы используйте внешний предохранитель на 63 А (класс gG);
• Обязательно подключите тепловое реле (например, LR2-D) перед контактором - он не защищает от перегрузки сам по себе;
• При работе в среде с пылью или маслом - помещайте контактор в бокс с степенью защиты минимум IP54;
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при частых включениях (>100 раз/сутки);
• Не путайте с аналогами другого бренда - модель LC1D указана для совместимости с Schneider Electric, но это изделие IEK, артикул ar-acc-31-050-024-11.
