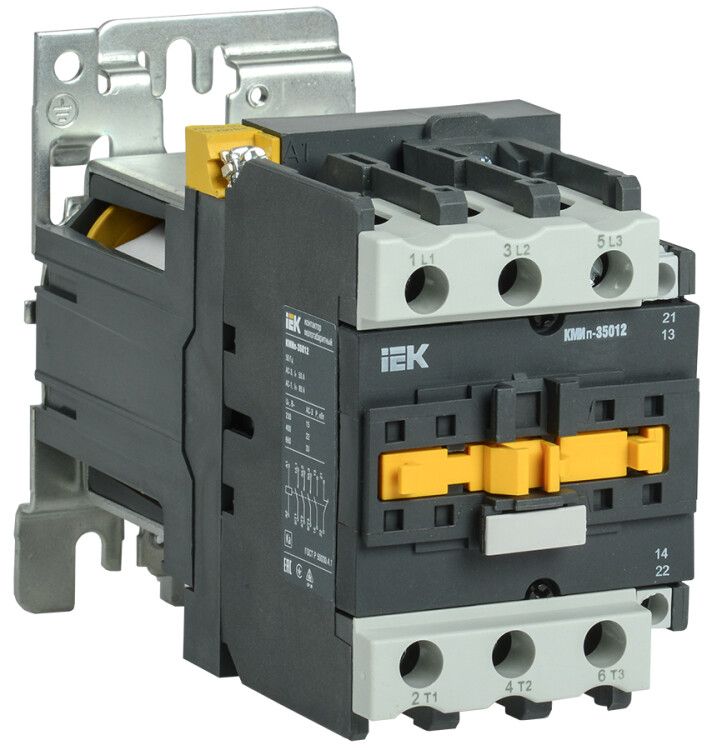

Контактор КМИп-35012 50А 24В/АС3 1НО 1НЗ KARAT IEK KMD31-050-024-11

Контактор КМИп-35012 50А 24В/АС3 1 нормально открытый/1 нормально закрытый - компактное устройство для дистанционного включения и выключения трёхфазных нагрузок с катушкой управления на 24 В постоянного тока. Бренд IEK, артикул kmd31-050-024-11, предназначен для работы в системах автоматизации, где важны надёжность и экономия места.

Назначение и область применения

Контактор КМИп-35012 используется для коммутации трёхфазных электроприёмников: асинхронных двигателей, нагревательных элементов, осветительных сетей и других малоиндуктивных нагрузок. Подходит для задач пуска, остановки и реверса оборудования. Применяется в системах автоматического ввода резерва (АВР), бесперебойного питания, промышленной автоматике, охранной сигнализации, а также для управления вентиляцией, насосами, тепловыми завесами и кран-балками.

Технические характеристики

• Номинальный рабочий ток: 50 А (при AC-3 - для двигателей)
• Напряжение катушки управления: 24 В постоянного тока (DC)
• Число силовых полюсов: 3 - для коммутации трёх фаз
• Количество вспомогательных контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Тип тока: переменный (AC) для силовой цепи, постоянный (DC) для управляющей катушки
• Способ подключения вспомогательных цепей: винтовые зажимы
• Способ монтажа: на монтажную плату (PCB)
• Гарантийный срок: 3 года

Совместимость и монтаж

Контактор КМИп-35012 рассчитан на установку на печатную плату - не требует DIN-рейки. Для монтажа необходимо обеспечить точное совпадение отверстий под выводы с габаритами платы. Учитываются посадочные размеры и шаг выводов - они стандартизированы для серии КМИ. Подключение управляющей катушки выполняется через винтовые клеммы: соблюдайте полярность (+ и –) при подключении 24 В DC. Силовые контакты допускают подключение медных проводов сечением до 10 мм2.

Безопасность и стандарты

Контактор КМИп-35012 соответствует требованиям ГОСТ Р 50030.4.1 (МЭК 60947-4-1) - международному стандарту для контакторов и пускателей. Прошёл сертификацию и имеет действующий сертификат соответствия РОСС CN.ME86.B00623. Конструкция защищена от случайного прикосновения к токоведущим частям при установленном корпусе.

Преимущества

• Малые габариты позволяют использовать контакт в плотных распределительных щитах и модульных системах
• Управление от 24 В DC повышает безопасность оператора и совместимо с PLC и контроллерами промышленной автоматики
• Наличие одного НО и одного НЗ контакта даёт возможность реализовать базовые схемы блокировки, индикации состояния или реверса
• Высокая механическая износостойкость - подходит для частых циклов включения/выключения

Ограничения применения

• Не предназначен для коммутации высоких индуктивных нагрузок (например, мощных трансформаторов без предварительного демпфирования)
• Катушка работает только от постоянного тока - нельзя подключать напряжение 24 В переменного тока
• Монтаж на плату исключает использование в шкафах с DIN-рейкой без переходных адаптеров
• Не рекомендован для сред с повышенной запылённостью или агрессивной химической средой - отсутствует герметизация IP-класса

Примеры использования

• Управление трёхфазным насосом в системе водоснабжения через PLC с сигналом 24 В DC
• Включение тепловой завесы в торговом центре с индикацией состояния через встроенный НЗ контакт
• Коммутация конденсаторной батареи для компенсации реактивной мощности в промышленном щите
• Автоматический переключатель резерва (АВР): основной источник отключается, резервный включается через НО контакт

Практические советы

• При монтаже на плату проверьте соответствие отверстий под выводы - отличаются от стандартных контакторов на DIN-рейку
• Подключайте управляющую катушку строго с соблюдением полярности: неверная полярность не вызывает отказ, но снижает долговечность
• Для защиты от импульсных помех используйте дроссель или RC-цепь на входе катушки, особенно при работе рядом с частотниками
• Проверяйте температурный режим: максимальная рабочая температура - +40 C; при более высоких значениях возможен перегрев катушки
• При использовании в системах безопасности - регулярно проверяйте состояние вспомогательных контактов, так как именно они часто используются в цепях контроля
