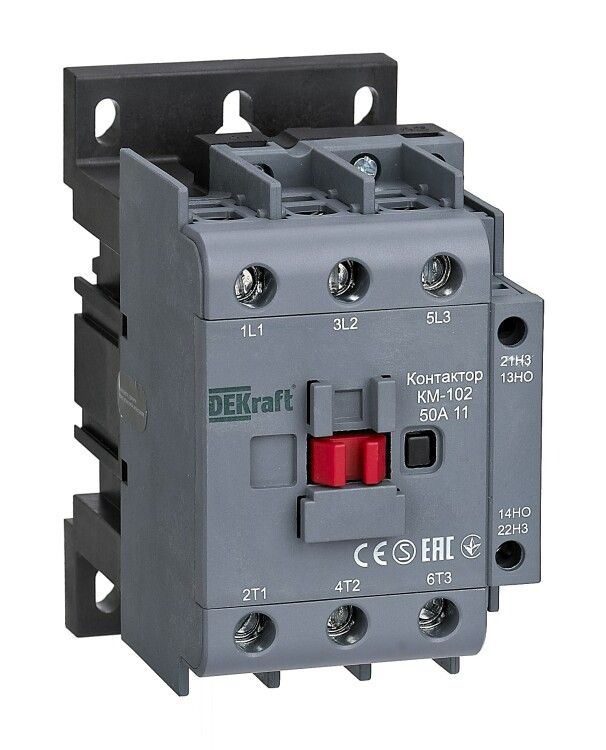

Контактор КМ-102 3п 50А кат. 440В AC 1НО+1НЗ AC-3 AC-4 DEKraft 22023DEK APC

Контактор КМ-102 от DEKraft - устройство для удалённого включения и выключения нагрузки переменного тока, рассчитанное на работу с двигателями, светильниками и конденсаторными батареями. Модель 22023dek обеспечивает надёжную коммутацию тока до 50 А при напряжении до 440 В, имеет один нормально открытый и один нормально закрытый вспомогательный контакт, что делает её удобной для автоматических систем управления.

Назначение и область применения

Контактор КМ-102 предназначен для частых операций включения и отключения электрооборудования. Он используется в системах автоматизации для запуска и останова трёхфазных асинхронных двигателей, коммутации осветительных сетей, а также переключения конденсаторных батарей в цепях переменного тока до 690 В. Подходит для промышленных станков, насосов, вентиляционных систем и других объектов, где требуется дистанционное управление.

Технические характеристики

• Номинальный ток: 50 А (при классе коммутации AC-3 и AC-4)
• Напряжение питания катушки: 380–440 В переменного тока
• Коммутируемая мощность: 22 кВт (AC-3), 11 кВт (AC-4)
• Количество вспомогательных контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Тип тока: переменный (AC), совместим с постоянным (DC) - только для управляющей цепи
• Исполнение: нереверсивное (не позволяет менять направление вращения )
• Степень защиты: IP20 (защита от прикосновений к токоведущим частям, но не от пыли и влаги)
• Способ монтажа: на DIN-рейку (стандарт 35 мм)
• Подключение силовых контактов: винтовые зажимы

Совместимость и монтаж

Контактор КМ-102 монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения силовых проводов используются винтовые зажимы - рекомендуется использовать медные жилы сечением до 16 мм2. Управление осуществляется через катушку, работающую от сети 380–440 В переменного тока. Вспомогательные контакты (1НО+1НЗ) позволяют передавать сигналы в системы контроля, аварийной сигнализации или интерлоков. Обратите внимание: контактор не предназначен для монтажа на плату - он требует фиксации на рейке.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов IEC 60947-4-1 для контакторов средней мощности. Защита IP20 предотвращает доступ к токоведущим элементам при обычном использовании, однако не защищает от внешних факторов - поэтому необходимо устанавливать его внутри распределительного щита. Производитель предлагает опциональные защитные крышки, которые снижают риск поражения током и повреждения от пыли.

Преимущества

• Высокая механическая износостойкость благодаря качественным материалам контактов
• Чёткое разделение силовых и вспомогательных цепей - минимизация помех
• Удобная компактная форма для плотной укладки на DIN-рейке
• Работа с двумя типами нагрузок: AC-3 (двигатели) и AC-4 (пусковые режимы с частыми включениями)
• Наличие двух типов вспомогательных контактов даёт гибкость в проектировании схем управления

Ограничения применения

• Не постоянному току в силовой цепи - только переменный ток (AC)
• Защита IP20 не допускает использование вне герметичных шкафов - нельзя устанавливать на открытом воздухе или во влажных помещениях
• Напряжение управления строго 380–440 В - несовместим с более низкими значениями (например, 220 В)
• Нереверсивное исполнение - невозможна смена направления вращения двигателя без внешнего реверса
• Не поддерживает функции тепловой защиты - необходима отдельная термическая защита двигателя

Примеры использования

• Автоматический пуск и останов насоса в системе водоснабжения
• Управление конвейерной лентой на пищевом производстве
• Включение группы светодиодных светильников по расписанию
• Переключение банка конденсаторов для компенсации реактивной мощности
• Система управления HVAC с использованием одного NO-контакта для сигнала “работа” и NZ-контакта для “останов”

Практические советы

• Проверьте соответствие напряжения вашей управляющей цепи (380–440 В) - неверное питание вызывает отказ катушки
• При подключении силовых проводов затягивайте винты моментом 0,5–0,7 Нм - недостаточное усилие вызывает нагрев, избыточное - повредит корпус
• Используйте защитные крышки (по желанию) - они увеличивают безопасность обслуживания
• Для частых пусков (более 60 раз в час) проверьте температурный режим - возможен перегрев при длительной работе на пределе
• Обязательно используйте отдельный автомат или предохранитель на входе - контактор не является средством защиты!
