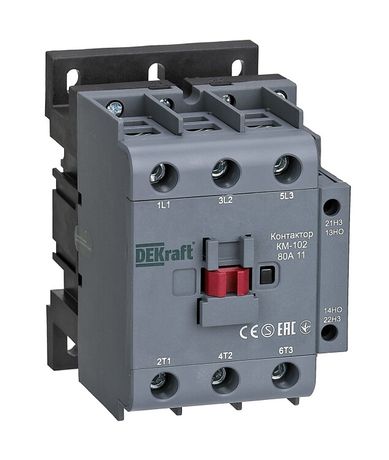

Контактор КМ-102 80А кат. 110В AC 1НО+1НЗ AC-3 AC-4 DEKraft 22332DEK APC

Контактор КМ-102 от DEKraft - устройство для дистанционного включения и отключения нагрузок до 80 А в цепях переменного тока. Подходит для управления двигателями, светильниками и конденсаторными батареями. Монтируется на DIN-рейку, имеет один нормально открытый и один нормально закрытый вспомогательный контакт. Напряжение управления - 110 В переменного тока.

Назначение и область применения

Контактор КМ-102 предназначен для частых операций включения и отключения электрических нагрузок. Применяется в системах автоматизации: запуск и останов асинхронных двигателей, управление освещением, коммутация конденсаторных батарей для компенсации реактивной мощности. Работает в сетях переменного тока до 690 В. Устройство не рассчитано на реверсивное управление - используется только в одностороннем режиме.

Технические характеристики

• Номинальный ток: 80 А (при классах AC-3 и AC-4)
• Коммутируемая мощность: 37 кВт (AC-3), 19 кВт (AC-4)
• Напряжение управления: 110 В переменного тока (AC)
• Количество вспомогательных контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Тип тока управления: только переменный (AC), постоянный ток не поддерживается
• Исполнение: нереверсивное
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги
• Способ подключения силовых контактов: винтовые зажимы
• Способ монтажа: на DIN-рейку (стандарт 35 мм)

Совместимость и монтаж

Контактор КМ-102 устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения силовых проводов используются винтовые зажимы - рекомендуется использовать медные жилы сечением до 25 мм2. Вспомогательные контакты доступны для подключения цепей управления, сигнализации или блокировок. Обратите внимание: контактор не имеет встроенной защиты от перегрузки - требуется внешняя тепловая реле или автоматический выключатель.

Безопасность и стандарты

Контактор соответствует требованиям IEC 60947-4-1 для контакторов и пускателей. Степень защиты IP20 предотвращает случайное прикосновение к токоведущим элементам, но не обеспечивает герметичность. Для работы в условиях повышенной запылённости необходимо применять дополнительные защитные кожухи или устанавливать контактор внутри распределительного щита.

Преимущества

• Высокая коммутационная способность - надёжно работает с нагрузками до 37 кВт (AC-3)
• Удобный монтаж на DIN-рейку - позволяет быстро заменить или добавить устройство в шкаф
• Чёткая схема вспомогательных контактов: 1НО+1НЗ дают гибкость для реализации блокировок и сигналов
• Подтверждённая совместимость с типовыми реле времени и кнопочными постами 110 В

Ограничения применения

• Не поддерживает постоянный ток в цепи управления - только 110 В переменного тока
• IP20 - нельзя использовать во влажных, пыльных или наружных условиях без дополнительной защиты
• Нельзя применять для реверса двигателя - требуются два отдельных контактора
• Не имеет встроенного теплового реле - обязательна установка внешней защиты при работе с двигателями
• Рассчитан на работу с трёхфазными нагрузками - однофазные устройства не поддерживаются

Примеры использования

• Управление насосом 30 кВт в системе водоснабжения через пускатель с термореле
• Включение группы светодиодных светильников в производственном помещении
• Коммутация конденсаторной батареи в щите компенсации реактивной мощности
• Автоматическое отключение оборудования по сигналу от PLC через вспомогательный контакт НЗ

Практические советы

• При подборе контактора проверьте соответствие напряжения управления - 110 В AC, другие значения (например, 24 В DC или 220 В AC) не подходят
• Для долговечной работы используйте качественные винтовые соединения - затягивайте с усилием, указанным в документации (обычно 0,5–0,7 Нм)
• Если контактор установлен вне щита, обязательно поместите его в корпус с защитой минимум IP54
• Вспомогательные контакты можно использовать для индикации состояния: НО - «включен», НЗ - «выключен». Это удобно для диагностики
• Контактор КМ-102 от DEKraft совместим с большинством стандартных клеммных колодок и модульных устройств - легко интегрируется в существующие системы
