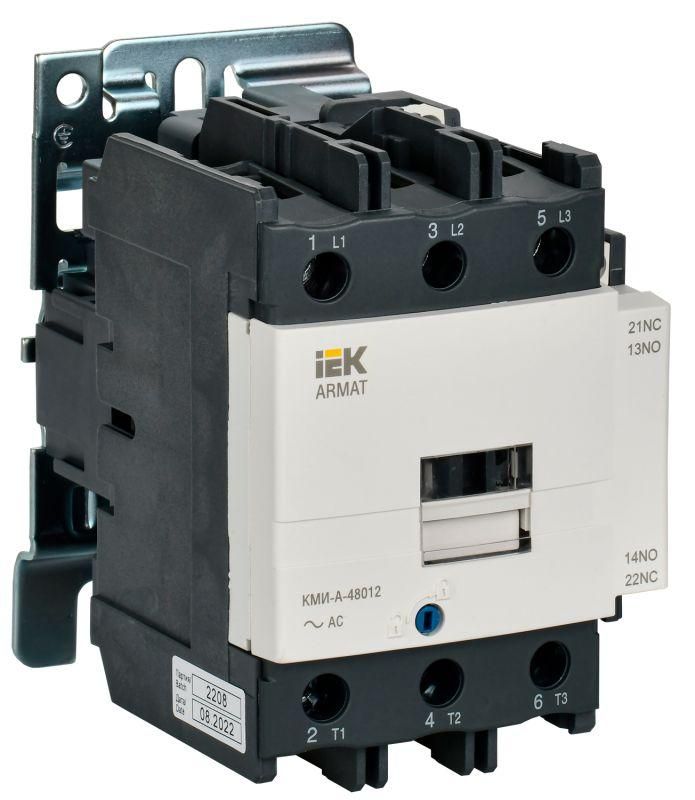

Контактор КМИ-А-48012 LC1D 80А кат. 110В AC 1НО+1НЗ AC-3 IEK AR-ACC-41-080-110-11

Контактор КМИ-А-48012 LC1D 80А 110В/АС3 1 нормально открытый/1 нормально закрытый контакт - это надёжное устройство для удалённого включения и отключения трёхфазных двигателей и других мощных нагрузок. Произведённый компанией IEK, он предназначен для работы на DIN-рейке и совместим с системами автоматизации, где требуется частое переключение. Артикул ar-acc-41-080-110-11 указывает на конкретную модификацию с питанием 110 В и одним НО + одним НЗ контактом.

Назначение и область применения

Контактор КМИ-А-48012 LC1D 80А 110В/АС3 используется для дистанционного управления трёхфазными асинхронными двигателями с короткозамкнутым ротором. Подходит для запуска и остановки оборудования, требующего высокой механической износостойкости. Также применяется для коммутации осветительных, нагревательных и других индуктивных нагрузок. Часто встречается в системах вентиляции, насосных станциях, кран-балках, печах и автоматическом вводе резерва (АВР).

Технические характеристики

• Номинальное напряжение катушки: 110 В переменного тока (AC)
• Номинальный ток главной цепи: 80 А
• Количество силовых полюсов: 3
• Коммутируемая мощность: 37 кВт при AC-3
• Род тока: переменный (AC)
• Количество вспомогательных контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Исполнение: нереверсивное - управление только в одном направлении
• Срок службы: 15 лет (при соблюдении условий эксплуатации)
• Способ монтажа: на DIN-рейку или монтажную плату
• Подключение силовых проводов: винтовые зажимы

Совместимость и монтаж

Контактор КМИ-А-48012 LC1D 80А 110В/АС3 совместим с DIN-рейкой стандарта EN 60715. Устанавливается легко - фиксируется защёлкой. Для подключения силовых кабелей используются винтовые зажимы - рекомендуется использовать жилы сечением до 25 мм2. Вспомогательные контакты (НО и НЗ) подходят для подключения кнопочных постов, сигнализаций или логических цепей управления. Обязательно проверьте соответствие напряжения катушки (110 В AC) вашей сети управления - неверное напряжение вызовет отказ или повреждение устройства.

Безопасность и стандарты

Контактор КМИ-А-48012 LC1D 80А 110В/АС3 соответствует требованиям ГОСТ Р 50030.4.1-2012 (эквивалент МЭК 60947-4-1:2009). Это гарантирует безопасность при работе в промышленных условиях, включая испытания на тепловую устойчивость, механическую долговечность и электрическую коммутационную способность. Соответствие стандартам позволяет применять устройство в системах, подлежащих сертификации.

Преимущества

• Высокая коммутационная способность - выдерживает до 10 млн операций при AC-3
• Универсальный монтаж - можно крепить как на DIN-рейку, так и на плату
• Чёткая визуальная индикация положения контактов через окно на корпусе
• Стандартные винтовые зажимы - удобны для обслуживания и замены
• Долгий срок службы - 15 лет при правильном режиме эксплуатации

Ограничения применения

• Не предназначен для постоянной работы в условиях повышенной влажности без защиты - не имеет IP-защиты
• Не работает с постоянным током - только переменный (AC)
• Нельзя использовать для реверса двигателя - только нереверсивное исполнение
• Не рассчитан на частые пуски свыше 120 раз в час - возможен перегрев катушки
• Требуется внешняя защита от перегрузок - сам контактор не содержит тепловых реле

Примеры использования

• Управление насосом в системе водоснабжения - включение/выключение по сигналу от датчика уровня
• Автоматический ввод резерва (АВР): переключение с основного на резервный генератор
• Управление вентиляцией в промышленном помещении - включение по расписанию через PLC
• Пуск печи с нагревательными элементами - коммутация больших активных нагрузок
• Кран-балка: управление движением механизма по команде с пульта

Практические советы

• Выбирайте контактор с напряжением катушки, совпадающим с напряжением вашего управляющего контура - 110 В AC требует наличия именно такого источника
• При монтаже на DIN-рейку убедитесь, что она прочная и не деформируется - вибрация снижает срок службы
• Для защиты от скачков напряжения используйте RC-цепочку или варистор параллельно катушке
• Проверяйте затяжку винтов после первых нескольких включений - медные жилы могут “усаживаться”
• Если нужен реверс - выбирайте два контактора КМИ-А-48012 LC1D 80А 110В/АС3 с блокировкой
• Не забудьте про внешнюю защиту: автоматический выключатель или тепловое реле - они обязательны для безопасности двигателя
