Контактор 500А 380В_АС АС3_ АС4 1НО+1НЗ КМ-102 | 21971DEK DEKraft APC

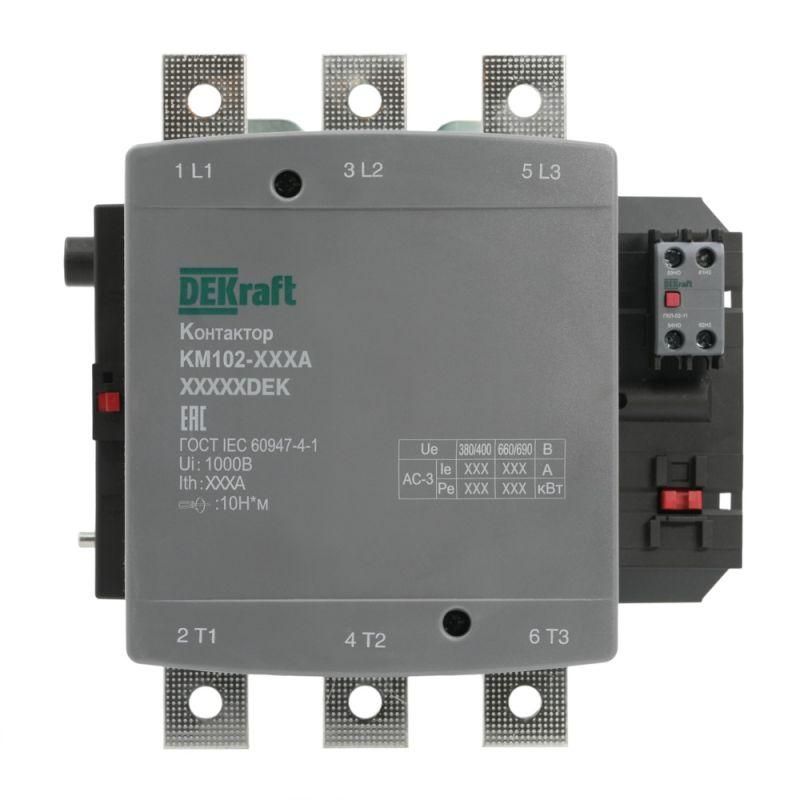

Контактор КМ-102 от DEKraft - устройство для частого включения и отключения нагрузок до 500 А в цепях переменного тока. Подходит для управления двигателями, светильниками и другим оборудованием с высокой коммутационной нагрузкой. Артикул 21971dek обеспечивает совместимость с системами автоматизации и монтажными платами.

Назначение и область применения

Контактор КМ-102 предназначен для дистанционного управления электродвигателями, осветительными сетями и другими мощными потребителями переменного тока. Он работает в циклических режимах - часто включает и выключает нагрузку без износа основных элементов. Применяется в промышленных системах: на конвейерах, насосных станциях, компрессорах, вентиляционных установках и других устройствах с асинхронными двигателями. Также подходит для коммутации освещения в крупных объектах - складах, цехах, торговых комплексах.

Технические характеристики

• Номинальный рабочий ток: 500 А (по классу AC-3 и AC-4)
• Напряжение сети управления: 380–400 В переменного тока
• Число главных контактов: 3 (трёхполюсный)
• Дополнительные контакты: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Коммутируемая мощность: до 280 кВт при AC-3
• Тип подключения силовых проводов: болтовое (зажимы для кабелей до 95 мм2)
• Гарантийный срок: 3 года
• Температурный диапазон: расширенный - работает при экстремальных условиях (от –40C до +70C)

Совместимость и монтаж

Контактор КМ-102 устанавливается на DIN-рейку или монтажную плату. Для подключения силовой цепи используются болтовые зажимы - требуется ключ для затяжки. Убедитесь, что площадь сечения кабеля соответствует рекомендациям производителя (до 95 мм2). Дополнительные контакты 1НО+1НЗ позволяют использовать сигналы обратной связи в системах автоматики - например, для контроля состояния контактора через PLC. Монтаж возможен в щитах с минимальным свободным пространством благодаря компактному корпусу.

Безопасность и стандарты

Контактор КМ-102 соответствует требованиям международных стандартов IEC/EN 60947-4-1. Конструкция защищена от случайного прикосновения к токоведущим частям - установлены защитные крышки. Благодаря этому устройство безопасно для обслуживания в условиях повышенной влажности и запылённости. Электромагнитная катушка имеет защиту от перегрузок и импульсов напряжения.

Преимущества

• Встроенные дополнительные контакты (1НО+1НЗ) - не требуют внешних модулей для сигнализации
• Увеличенный ресурс - рассчитан на более чем 1 млн операций включения/выключения
• Малые габариты - экономят место в шкафах и щитах
• Электрическая и механическая блокировка - предотвращает одновременное включение противоположных цепей
• Работа в широком температурном диапазоне - надёжно функционирует даже в холодных цехах и жарких помещениях

Ограничения применения

Не применяется в цепях постоянного тока - только для переменного тока (AC). Не предназначен для работы при напряжении выше 400 В в цепи управления - использование 440 В или 480 В может повредить катушку. Не следует применять в средах с агрессивными химическими веществами или взрывоопасной пылью без дополнительной защиты. Не заменяет тепловое реле - для защиты от перегрузки необходимо подключать отдельный термореле.

Примеры использования

• Управление асинхронным двигателем 250 кВт на конвейере в пищевой промышленности
• Включение группы светодиодных фонарей на складском комплексе
• Автоматическое переключение резервного насоса в системе водоснабжения
• Интеграция в панель управления станком с использованием сигнала от НЗ контакта для индикации “останов”

Практические советы

• При монтаже проверьте плотность затяжки болтов - слабый контакт вызывает нагрев, слишком сильный - деформацию зажима
• Для длительной службы используйте контактор КМ-102 только с подходящим напряжением управления - 380–400 В
• Если система требует аварийной остановки, подключите НЗ контакт в цепь безопасности
• Проверяйте наличие защитных крышек перед вводом в эксплуатацию - они обязательны для соблюдения IP-класса
• При замене старого контактора убедитесь, что новый имеет аналогичный посадочный размер и тип подключения
