Контактор 800А 220В_АС АС3_ АС4 1НО+1НЗ КМ-102 | 21958DEK DEKraft APC

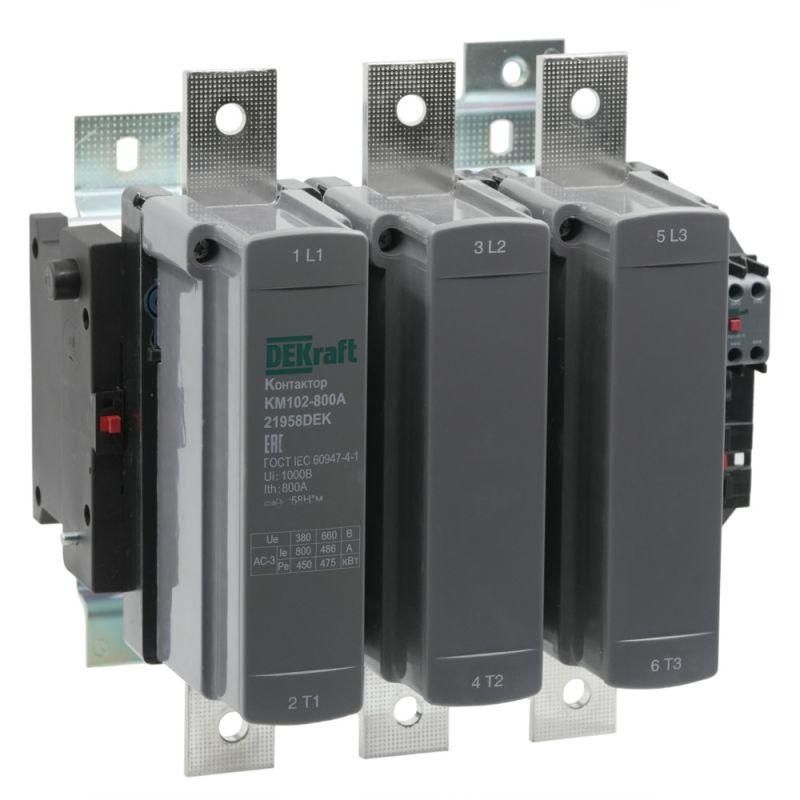

Контактор КМ-102 от DEKraft - устройство для удалённого включения и отключения мощных нагрузок, таких как двигатели и осветительные сети. Он рассчитан на работу с током до 800 А при напряжении 220–240 В в цепи управления и подходит для монтажа на плату. Артикул 21958dek.

Назначение и область применения

Контактор КМ-102 используется для частого включения и выключения электродвигателей, светильников и других мощных потребителей в системах автоматизации. Подходит для работы в сетях переменного тока до 690 В. Применяется в промышленном оборудовании: насосах, компрессорах, конвейерах, вентиляционных установках и станках с ЧПУ.

Технические характеристики

• Тип тока: переменный (AC)
• Номинальный рабочий ток: 800 А (при AC-3 и AC-4, 400 В)
• Номинальная коммутируемая мощность: 375 кВт (при 400 В)
• Напряжение управления: 220–240 В переменного тока, 50 Гц
• Количество главных контактов: 3 (трёхполюсный)
• Количество вспомогательных контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Тип подключения силовой цепи: болтовое соединение
• Монтаж: на монтажную плату (панельный)

Совместимость и монтаж

Контактор КМ-102 устанавливается на DIN-рейку или жестко фиксируется на металлической плате. Для подключения силовых проводов используются болтовые зажимы - требуется гаечный ключ подходящего размера. Управляющее напряжение 220–240 В соответствует стандартной сети управления в большинстве промышленных объектов. Вспомогательные контакты (НО и НЗ) позволяют реализовать блокировки, сигнализацию или управление другими цепями через PLC или реле.

Безопасность и стандарты

Контактор КМ-102 соответствует требованиям международных стандартов IEC/EN 60947-4-1 для контакторов переменного тока. Защитные крышки предотвращают доступ к токоведущим частям и снижают риск поражения током. Конструкция обеспечивает безопасную эксплуатацию даже в условиях повышенной запылённости.

Преимущества

• Высокая коммутационная способность - надёжно работает при токе до 800 А и мощности 375 кВт
• Стандартное напряжение управления 220–240 В - совместим с большинством систем управления
• Наличие двух вспомогательных контактов (НО+НЗ) позволяет легко интегрировать в сложные схемы автоматики
• Защитные крышки повышают долговечность и безопасность в агрессивных средах
• Болтовое подключение силовых кабелей обеспечивает прочное и долговечное соединение

Ограничения применения

• Не предназначен для постоянной работы при токе выше 800 А - возможен перегрев и выход из строя
• Работает только с переменным током - несовместим с постоянным током (DC)
• Не имеет встроенной тепловой защиты - требует внешнего термореле при защите двигателей
• Подходит только для монтажа на плату - не имеет крепления на DIN-рейку
• Не рекомендован для частых включений более 1200 раз в час - высокая механическая износостойкость есть, но не бесконечная

Примеры использования

• Управление крупными асинхронными двигателями на заводах (например, 315 кВт насосы)
• Коммутация мощных светодиодных осветительных систем в торговых центрах
• Автоматическое включение/выключение вентиляционных установок по сигналу от контроллера
• Интеграция в системы безопасности: НЗ-контакт используется для останова оборудования при аварии

Практические советы

• При подборе кабелей учитывайте сечение - для 800 А обычно требуется медный кабель 150–185 мм2
• Обязательно проверьте соответствие напряжения катушки (220–240 В) с источником управления - неверное напряжение вызывает отказ или перегрев
• При использовании вспомогательных контактов (НО/НЗ) убедитесь, что они не перегружены - максимальный ток для них обычно не превышает 5–10 А
• Регулярно проверяйте затяжку болтов - ослабление соединений приводит к нагреву и пробоям
• Если система требует защиты от перегрузки - используйте отдельное тепловое реле, так как КМ-102 не имеет встроенного теплового расцепителя
