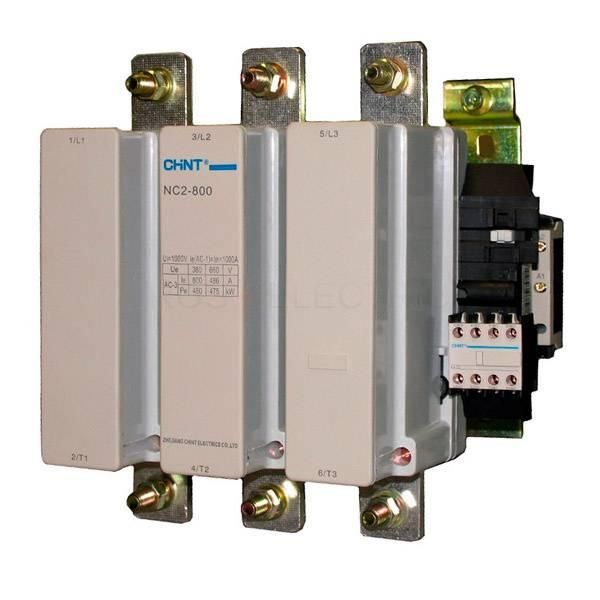

Контактор NC2-800 800A 400В/АС3 50Гц (R) | 236710 CHINT

Контактор NC2-800 800A 400В/АС3 50Гц от CHINT - это силовой коммутационный аппарат для управления мощными электродвигателями и другим оборудованием переменного тока. Он предназначен для частых включений и отключений в промышленных сетях с напряжением до 400 В, обеспечивает надёжную работу при токе до 800 А и совместим с системами автоматизации благодаря возможности установки внешних модулей.

Назначение и область применения

Контактор NC2-800 800A 400В/АС3 50Гц используется для удалённого включения и отключения трёхфазных электродвигателей, нагревательных элементов, компрессоров, насосов и других мощных нагрузок. Подходит для работы в промышленных условиях: на станках, конвейерах, вентиляционных системах, водонасосных станциях и энергоёмком оборудовании. Применяется в составе пускателей, автоматических систем управления и щитов распределения.

Технические характеристики

• Номинальный ток при классе коммутации AC-3: 800 А
• Рабочее напряжение: до 400 В переменного тока (AC), частота 50 Гц
• Напряжение управления: 380–415 В переменного тока
• Количество главных контактов: 3 нормально замкнутых (3NO)
• Количество вспомогательных контактов: 0 (не установлены, но есть возможность монтажа)
• Тип тока: переменный (AC)
• Конструкция: двойной разрыв цепи в контактной системе
• Материал корпуса: негорючий пластик; основание - алюминиевый профиль

Совместимость и монтаж

Контактор NC2-800 800A 400В/АС3 50Гц не имеет встроенных вспомогательных контактов, но оснащён специальными гнездами для установки модулей: дополнительных контактов, временной приставки, механической блокировки и других. Катушка управления представляет собой единый блок, который легко извлекается для замены или диагностики без демонтажа всего устройства. Устанавливается на DIN-рейку или жестко крепится болтами. Разрешён как горизонтальный, так и вертикальный монтаж шин. Соединение силовых проводов осуществляется через винтовые зажимы, соответствующие сечению до 95 мм2.

Безопасность и стандарты

Изделие соответствует международным требованиям IEC 60947-4-1 и ГОСТ Р 50030.4.1. Корпус изготовлен из самозатухающего материала, обеспечивающего противопожарную безопасность. Низкий уровень ионизации выхлопных газов снижает риск возникновения дугового пробоя между соседними устройствами, что повышает безопасность при плотном расположении оборудования в щите.

Преимущества

• Высокая коммутационная способность - 800 А при AC-3, подходит для тяжёлых условий эксплуатации
• Лёгкий доступ к катушке управления - ускоряет сервисное обслуживание
• Поддержка модульной расширяемости - можно добавить функции блокировки, задержки, сигнализации
• Стабильная работа при колебаниях напряжения управления (380–415 В)
• Экономия места в щите благодаря минимальному требуемому межустройству расстоянию

Ограничения применения

• Не предназначена для постоянного тока - применение в DC-цепях запрещено
• Отсутствие встроенного вспомогательного контакта - требуется докупать и монтировать отдельно, если нужна сигнализация состояния
• Напряжение управления строго 380–415 В - нельзя использовать с 220 В или 24 В без преобразователя
• Не рекомендуется для частых перегрузок свыше 800 А - возможен быстрый износ контактов

Примеры использования

• Управление крупным асинхронным двигателем 315 кВт на конвейере
• Включение группы тепловых пушек в производственном цехе
• Автоматическое переключение резервного насоса в системе водоснабжения
• Часть пускателя с реверсом (при параллельной установке двух контакторов NC2)

Практические советы

• При монтаже проверьте соответствие сечения кабелей и момента затяжки винтов - перегрузка или слабый контакт вызывают перегрев
• Если нужны вспомогательные контакты - выбирайте модули серии NC2-Aux, совместимые по гнёздам
• Для защиты от скачков напряжения используйте RC-фильтр на катушку управления
• При установке рядом с чувствительной аппаратурой учтите низкую ионизацию - это даёт преимущество перед аналогами, но всё равно соблюдайте минимальные зазоры по нормам
• Замену катушки выполняйте при отключенном питании - не пытайтесь менять её под напряжением
