Контактор NC2-400 400A 400В/АС3 50Гц (R) | 236166 CHINT

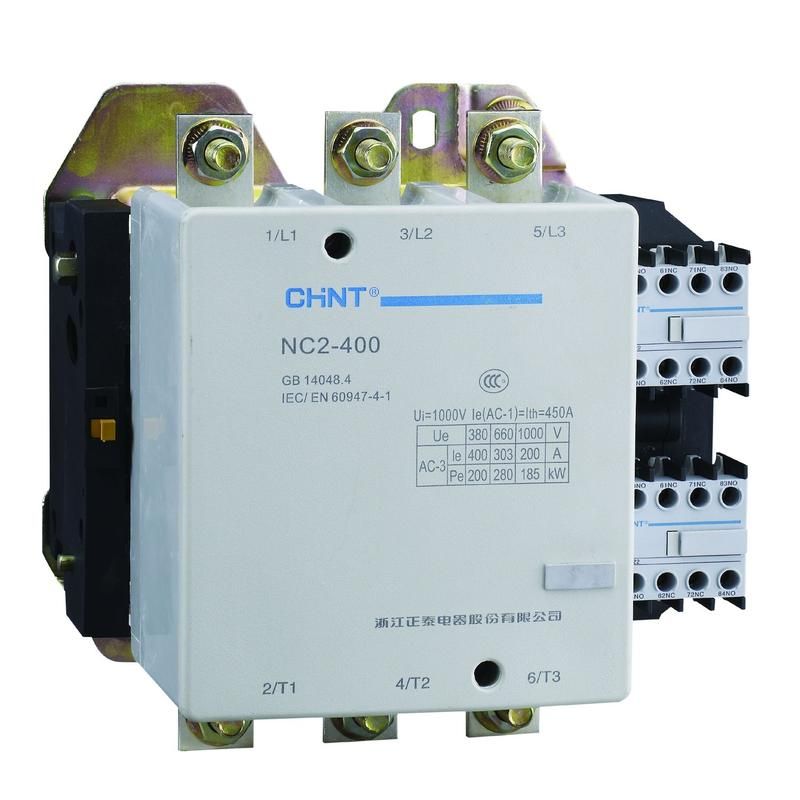

Контактор NC2-400 400А катушка 400В AC AC-3 50Гц (R) от бренда CHINT - это силовой коммутационный аппарат для управления мощными электродвигателями и другим оборудованием с переменным током. Артикул 236166 предназначен для работы в промышленных сетях с напряжением 400 В и током до 400 А. Контактор NC2-400 не имеет встроенных вспомогательных контактов, но совместим с внешними модулями.

Назначение и область применения

Контактор NC2-400 используется для частого включения и отключения трёхфазных электродвигателей, нагревательных элементов, компрессоров и других мощных нагрузок. Подходит для автоматических систем управления на заводах, в цехах, на конвейерах и насосных станциях. Применяется в соответствии с классом коммутации AC-3 - для пуска и остановки асинхронных двигателей.

Технические характеристики

• Тип тока: переменный (AC)
• Номинальный рабочий ток: 400 А
• Номинальное напряжение катушки: 400 В AC
• Частота: 50 Гц
• Количество главных контактов: 3 (для трёх фаз)
• Количество вспомогательных контактов: 0 (не встроены, но есть возможность установки)
• Конструкция: двойной разрыв цепи на главных контактах
• Материал корпуса: негорючий пластик
• Основание: алюминиевый профиль

Совместимость и монтаж

Контактор NC2-400 устанавливается на DIN-рейку или жестко крепится на поверхность. Возможен как горизонтальный, так и вертикальный монтаж шин. Для подключения используются болтовые зажимы на входе и выходе. Катушка управления является съёмным блоком - её можно заменить без демонтажа всего контактора. На корпусе имеются специальные гнёзда для установки дополнительных модулей: вспомогательных контактов, временной приставки, механической блокировки или сигнализатора положения.

Безопасность и стандарты

Изделие соответствует требованиям международных стандартов IEC/EN 60947-4-1 для контакторов. Корпус изготовлен из самозатухающего материала, обеспечивающего противопожарную безопасность. Низкий уровень ионизации выхлопных газов снижает риск возникновения дугового пробоя между соседними устройствами, что повышает безопасность при плотном расположении оборудования.

Преимущества

• Удобство сервисного обслуживания: съёмная катушка управления позволяет менять её за минуты без отключения всей линии
• Высокая надёжность благодаря двойному разрыву цепи - меньше износ контактов
• Стабильная работа при высоких токах - до 400 А без перегрева
• Поддержка расширения функционала через внешние модули
• Устойчивость к вибрациям и перепадам температур в промышленной среде

Ограничения применения

• Не предназначено для постоянного тока - работает только с переменным током 50 Гц
• Отсутствие встроенных вспомогательных контактов требует дополнительной закупки модулей при необходимости контроля состояния
• Работает только при напряжении катушки 400 В AC - нельзя подключать к сети 220 В или 380 В без преобразования
• Не рекомендуется для частых пусков свыше 120 раз в час - возможен ускоренный износ контактов

Примеры использования

• Управление крупным асинхронным двигателем насосной станции
• Коммутирующее устройство для печи сопротивления в металлургическом цехе
• Автоматический пуск вентилятора в системе кондиционирования воздуха
• Составная часть панели управления конвейерной линии

Практические советы

• При выборе контактора NC2-400 проверьте соответствие напряжения катушки (400 В) вашей сети управления - неверное напряжение вызовет отказ в работе
• Если нужен сигнал о состоянии контактора (включен/выключен), заказывайте отдельно вспомогательные контакты - они подходят по гнездам на корпусе
• Для реверса двигателя используйте пару контакторов NC2 с механической блокировкой - в продаже есть готовые реверсивные модели этой серии
• Обеспечьте достаточное охлаждение вокруг контактора - особенно при длительной работе на максимальном токе
• Проверяйте затяжку болтов соединений при первом запуске и после нескольких месяцев эксплуатации - вибрация может ослабить контакты
