Контактор NC2-800 800A 230В/АС3 50Гц (R) | 254405 CHINT

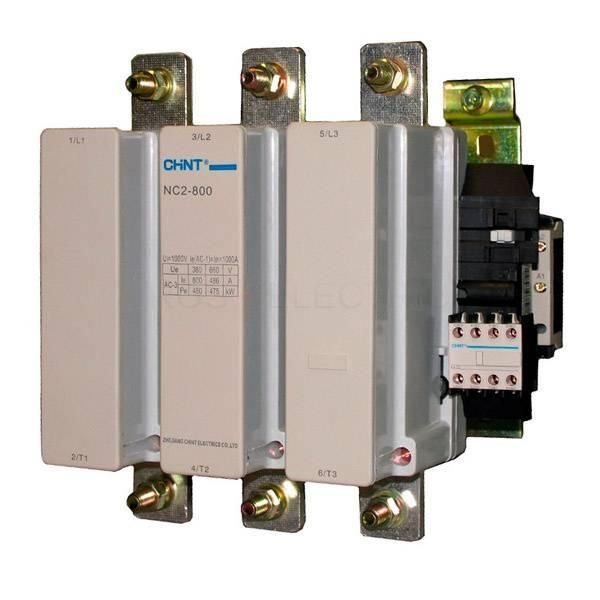

Контактор NC2-800 800А 220-240В AC AC-3 50Гц от CHINT - это силовой коммутационный аппарат для управления мощными электродвигателями и другим оборудованием с током до 800 А. Он предназначен для частых включений/выключений в промышленных сетях переменного тока, обеспечивает надежную работу при напряжении 230 В управления и соответствует классу AC-3.

Назначение и область применения

Контактор NC2-800 800А 220-240В AC AC-3 50Гц используется для дистанционного включения и отключения трехфазных электродвигателей, нагревательных элементов, компрессоров и других мощных нагрузок. Подходит для работы в системах автоматизации: конвейерах, насосных станциях, вентиляционных установках, станках с ЧПУ. Применяется там, где требуется высокая долговечность и частые циклы коммутации.

Технические характеристики

• Тип тока: переменный (AC)
• Номинальный рабочий ток: 800 А (класс AC-3 - управление асинхронными двигателями)
• Напряжение питания цепи управления: 230 В AC (+-10%)
• Частота: 50 Гц
• Количество главных контактов: 3 (для трёх фаз)
• Количество вспомогательных контактов: 0 (не установлены, но есть возможность монтажа)
• Конструкция: двойной разрыв цепи на главных контактах
• Материал корпуса: негорючий пластик; основание - алюминиевый профиль
• Индикация состояния: отсутствует (требуется внешнее решение)

Совместимость и монтаж

Контактор NC2-800 800А 220-240В AC AC-3 50Гц устанавливается на DIN-рейку 35 мм. Крепление жесткое, без необходимости дополнительных крепежей. Возможна установка как в горизонтальном, так и в вертикальном положении. Для подключения силовых проводов используются болтовые зажимы - рекомендуется момент затяжки согласно документации производителя. На корпусе имеются специальные гнезда для установки дополнительных модулей: вспомогательных контактов, временной приставки, механической блокировки. Эти элементы совместимы со всей серией NC2 и устанавливаются без инструментов.

Безопасность и стандарты

Контактор NC2-800 800А 220-240В AC AC-3 50Гц соответствует международным стандартам IEC 60947-4-1. Обладает повышенной степенью защиты от возникновения дуги благодаря оптимизированной дугогасительной камере. Низкий уровень ионизации выхлопных газов позволяет устанавливать его рядом с другими устройствами без увеличения минимальных расстояний. Корпус изготовлен из самозатухающего материала, исключающего распространение пламени.

Особенности конструкции

Основные узлы контактора NC2-800 800А 220-240В AC AC-3 50Гц собраны в модульной конструкции. Магнитная система с катушкой управления представляет собой единый блок, который легко извлекается из основания - это ускоряет замену при отказе и снижает время ремонта. Двойной разрыв контактов повышает надежность отключения и снижает риск сваривания. Алюминиевое основание обеспечивает лучшую теплоотводящую способность, особенно важно при длительной работе на максимальной нагрузке.

Преимущества

• Высокая коммутационная износостойкость - подходит для частых включений (до 1200 циклов/час)
• Модульная конструкция упрощает сервис и замену деталей
• Поддержка расширения функционала через внешние модули
• Стабильная работа при колебаниях напряжения управления +-10%
• Низкий уровень электромагнитных помех и ионизации
• Работает в широком температурном диапазоне - от -25C до +60C

Ограничения применения

• Не предназначен для постоянного тока - применение на DC недопустимо
• Отсутствие встроенных вспомогательных контактов требует дополнительной закупки модулей при необходимости сигнализации
• Не следует использовать в средах с высокой запыленностью без дополнительной защиты (корпус IP00)
• Запрещено монтировать в местах с прямым воздействием воды, масла или химически активных веществ
• Не подходит для управления нагрузками ниже 10% от номинала - возможна нестабильная работа

Примеры использования

• Управление двигателем насоса 300–400 кВт в системе водоснабжения
• Коммутация печи сопротивления мощностью 200 кВт в термическом цехе
• Автоматическое переключение между основным и резервным электродвигателем в системе вентиляции
• Пуск крупного компрессора в холодильной установке

Практические советы

• Выбирая контактор NC2-800 800А 220-240В AC AC-3 50Гц, проверьте соответствие номинального тока нагрузки - не превышайте 800 А при AC-3
• Для защиты от перегрузок используйте тепловое реле, совместимое с этой серией (например, LR2-D)
• При монтаже соблюдайте минимальные зазоры между контактами и соседними устройствами - даже при низкой ионизации лучше сохранить 50 мм
• Если нужна автономная сигнализация состояния (включен/выключен), сразу заказывайте комплект вспомогательных контактов - они устанавливаются за минуту
• При замене катушки управления - всегда используйте оригинальный блок от CHINT, совпадающий по напряжению (230 В AC)
• Регулярно осматривайте контакты на предмет подгорания - при наличии следов окисления очищайте мягкой щёткой, не используйте абразивы
