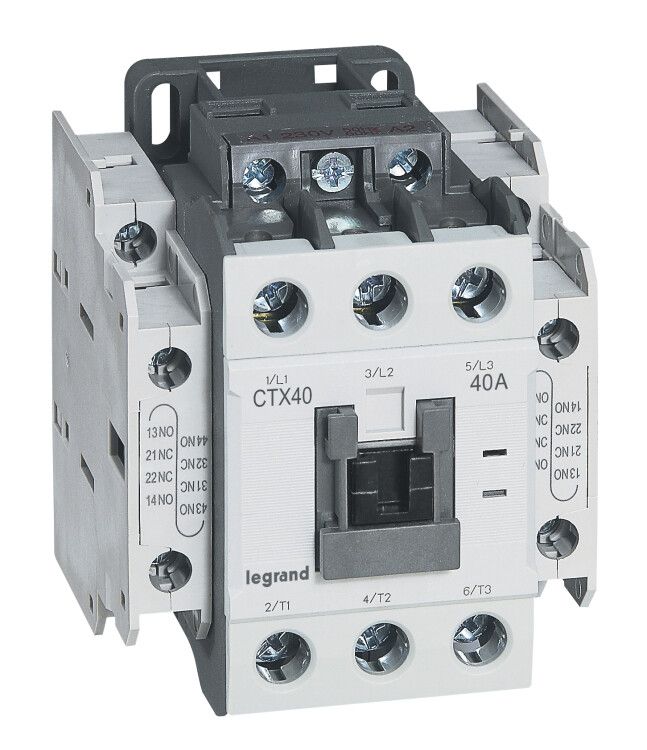

Контактор CTX3 40 3P 40A 2но2нз ~230В | 416136 Legrand

Контактор Legrand Euro 416136 - это трёхполюсное устройство на 40 А, предназначенное для частого включения и отключения электродвигателей мощностью до 18,5 кВт. Управление осуществляется через катушку 230 В переменного тока, а коммутация выполняется с помощью двух нормально открытых и двух нормально закрытых вспомогательных контактов. Применяется в системах автоматизации, на станках, насосах и конвейерах.

Назначение и область применения

Контактор Legrand Euro 416136 используется для дистанционного управления мощными нагрузками, особенно электродвигателями. Он обеспечивает надёжную коммутацию при частых запусках и остановках, что делает его идеальным для промышленной автоматики. Подходит для работы в системах управления конвейерами, компрессорами, вентиляцией, насосами и другим оборудованием, требующим регулярного включения/выключения.

Технические характеристики

• Количество силовых полюсов: 3
• Номинальный ток: 40 А
• Напряжение катушки управления: 230 В переменного тока (AC)
• Номинальная мощность управляемого двигателя: 18,5 кВт
• Количество вспомогательных контактов: 2 НО + 2 НЗ
• Частота: 50/60 Гц
• Степень защиты: IP20 (защита от прикосновений и ограниченная защита от пыли)
• Механическая износостойкость: 12 млн циклов
• Коммутационная износостойкость: 2 млн циклов
• Способ монтажа: DIN-рейка (стандарт 35 мм)
• Подключение: винтовые зажимы
• Максимальное сечение кабеля: 25 мм2
• Климатическое исполнение: УХЛ4 (работа при температуре от −25C до +40C, умеренно влажный климат)
• Исполнение: нереверсивное
• Модульное исполнение: да (занимает 3 модуля)
• Соответствие стандартам: IEC 60947-1, IEC 60947-4

Совместимость и монтаж

Контактор Legrand Euro 416136 монтируется на стандартную DIN-рейку шириной 35 мм. Для установки достаточно защёлкнуть корпус на рейке - никаких дополнительных креплений не требуется. Подключение проводов осуществляется через винтовые зажимы: максимальное сечение жил - 25 мм2. Обязательно проверьте соответствие сечения кабеля и момента затяжки винтов согласно руководству производителя. Катушка управления питается от сети 230 В AC - не используйте постоянный ток. Устройство совместимо с другими элементами серии CTX3, включая кнопочные посты, тепловые реле и блокировки.

Безопасность и стандарты

Контактор Legrand Euro 416136 соответствует международным стандартам IEC 60947-1 (общие требования) и IEC 60947-4-1 (контакторы и пускатели). Это гарантирует безопасность при работе с высокими токами и соблюдение требований к изоляции, нагреву и механической прочности. Степень защиты IP20 предотвращает случайное прикосновение к токоведущим частям, но не защищает от попадания воды или пыли - поэтому устройство следует устанавливать внутри щитов или закрытых корпусов.

Преимущества

• Высокая долговечность: 2 миллиона коммутаций при нагрузке - подходит для интенсивного режима работы
• Модульная конструкция позволяет легко интегрировать в распределительные шкафы
• Наличие четырёх вспомогательных контактов (2НО+2НЗ) упрощает реализацию схем автоблокировки и сигнализации
• Соответствие европейским стандартам повышает надёжность и снижает риск отказов
• Устойчивость к перепадам напряжения благодаря оптимизированной катушке управления

Ограничения применения

• Не предназначена для работы во внешних условиях - IP20 не допускает воздействия влаги, пыли, осадков
• Не поддерживает реверсирование двигателей - для этого нужен реверсивный контактор
• Максимальная мощность двигателя - 18,5 кВт; превышение может вызвать перегрев и выход из строя
• Не рекомендуется использовать в средах с высоким уровнем вибраций без дополнительной фиксации
• Требуется правильный выбор теплового реле для защиты от перегрузки - сам контактор не имеет встроенной защиты

Примеры использования

• Автоматизация конвейерной линии - включение/остановка по сигналу PLC
• Управление насосной станцией - пуск при достижении заданного уровня жидкости
• Контроль вентиляции в промышленном помещении - работа по таймеру или датчику температуры
• Пуск компрессора в воздушной системе - частые циклы включения с паузами
• Системы освещения крупных объектов - удалённое управление группами светильников

Практические советы

• При монтаже на DIN-рейку убедитесь, что контакт между контактором и рейкой плотный - плохой контакт может вызвать перегрев
• Проверяйте момент затяжки винтов: слишком слабый - риск нагрева, слишком сильный - повреждение зажима
• Для длительной службы используйте контактор только с подходящим тепловым реле (например, Legrand THERMOCUT)
• Если в схеме есть импульсные помехи - установите RC-цепочку или варистор на катушку управления
• Не забудьте про маркировку: все вспомогательные контакты имеют номера (13–14, 21–22 и т.д.) - сверьтесь со схемой перед подключением
• При замене старого контактора - сравнивайте не только ток, но и количество вспомогательных контактов: 2НО+2НЗ - важный параметр для схемы
