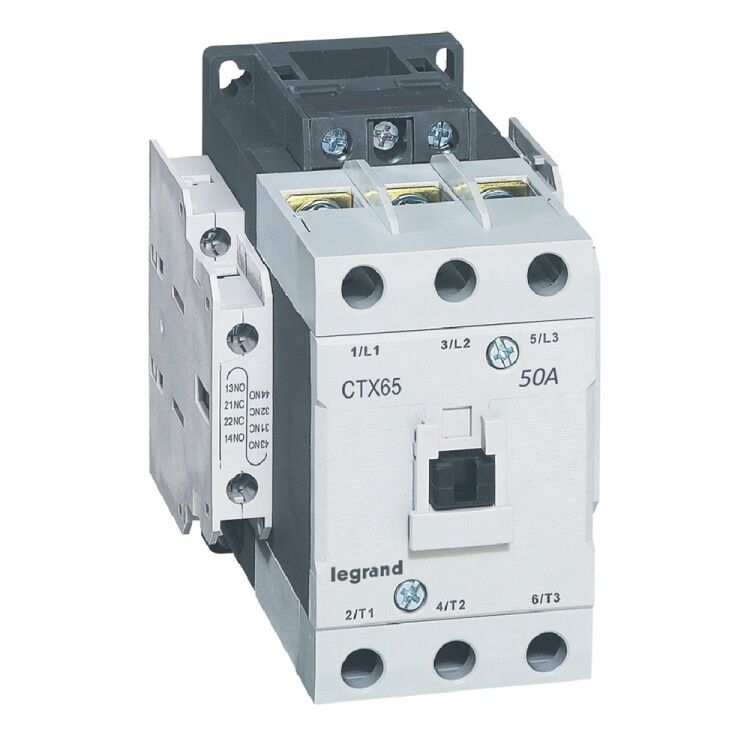

Контактор CTX3 65 3P 50A 2но2нз ~230В | 416146 Legrand

Контактор Legrand Euro CTX3 с артикулом 416146 - это надёжный трёхполюсный коммутационный аппарат для управления электродвигателями и другими нагрузками до 50 А в сетях переменного тока. Он предназначен для частого включения и отключения цепей, обеспечивает безопасную работу на DIN-рейке и соответствует международным стандартам промышленной автоматизации.

Назначение и область применения

Контактор Legrand Euro CTX3 используется для дистанционного управления мощными электрическими нагрузками: электродвигатели, насосы, компрессоры, системы вентиляции, конвейеры. Его применяют в системах автоматического управления, где требуется частое переключение - например, в станках, линиях производства, HVAC-системах. Контактор не предназначен для работы в качестве выключателя нагрузки при аварийных ситуациях - для этого используются автоматы или рубильники.

Технические характеристики

• Род тока: переменный (AC)
• Напряжение катушки управления: 230 В
• Номинальный ток: 50 А
• Количество силовых полюсов: 3
• Количество нормально разомкнутых (NO) контактов: 3
• Количество нормально замкнутых (NC) контактов: 2
• Номинальная мощность управляемого двигателя: 22 кВт
• Частота: 50/60 Гц
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и воды
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C, умеренно влажный климат
• Способ монтажа: на DIN-рейку (35 мм) или монтажную плату
• Подключение: винтовые зажимы
• Максимальное сечение кабеля: 25 мм2
• Механическая износостойкость: 12 млн. операций
• Коммутационная износостойкость: 2 млн. операций при номинальном токе
• Сертификация: соответствие МЭК 60947-1 и МЭК 60947-4
• Модульное исполнение: да - совместим с шкафами стандарта IEC

Совместимость и монтаж

Контактор Legrand Euro CTX3 легко монтируется на стандартную DIN-рейку шириной 35 мм. Для установки достаточно защёлкнуть его в паз рейки - фиксация механическая, без дополнительных креплений. Подключение проводов осуществляется через винтовые зажимы: максимальное сечение - 25 мм2. Обязательно затягивать винты моментом, указанным в руководстве, чтобы избежать нагрева и окисления контактов. Катушка управления рассчитана на 230 В AC - подключается к цепи управления (например, кнопкам, термореле, ПЛК). Наличие 3 NO и 2 NC контактов позволяет реализовать сложные схемы: самоблокировку, блокировки, сигнализацию состояния.

Безопасность и стандарты

Контактор Legrand Euro CTX3 соответствует требованиям международных стандартов МЭК 60947-1 (общие правила для низковольтного оборудования) и МЭК 60947-4 (правила для контакторов и пускателей). Это гарантирует безопасность при проектировании и эксплуатации. Степень защиты IP20 исключает доступ к токоведущим частям пальцами, но не защищает от пыли и влаги - поэтому устройство следует устанавливать внутри электрошкафа. Климатическое исполнение УХЛ4 допускает применение в помещениях с умеренной влажностью и колебаниями температуры, но не в условиях повышенной запылённости или на улице.

Преимущества

• Высокая коммутационная износостойкость - 2 млн. операций - снижает потребность в обслуживании
• Модульная конструкция удобна для сборки шкафов автоматики
• Наличие нескольких контактных групп (3 NO + 2 NC) позволяет гибко строить схемы управления
• Совместимость с популярными решениями Legrand - можно использовать с аналогичными реле, предохранителями, клеммниками
• Гарантированная совместимость с DIN-рейками всех производителей

Ограничения применения

• Не предназначена для работы вне закрытых щитов - IP20 не защищает от пыли и влаги
• Не рекомендуется для частого включения-выключения свыше 120 циклов в час - возможен перегрев катушки
• Не подходит для управления постоянным током - катушка рассчитана только на 230 В переменного тока
• Не является средством защиты от перегрузки или короткого замыкания - требует внешней защиты (автомат, предохранитель)
• Запрещено использование в средах со взрывоопасными газами, паром или агрессивными химическими веществами

Примеры использования

• Управление трехфазным двигателем насоса в системе водоснабжения
• Автоматический пуск вентилятора по сигналу от термостата
• Контроль работы конвейера в пищевой промышленности
• Схема “пуск-стоп” с кнопочным постом и блокировкой от одновременного включения двух двигателей
• Интеграция в ПЛК-систему с использованием одного NO-контакта для сигнала “работает”, второго - для включения световой индикации

Практические советы

• При подборе контактора проверьте, что напряжение катушки (230 В AC) точно совпадает с напряжением вашей цепи управления - неверное напряжение вызывает отказ или повреждение
• Для долгой службы используйте кабель сечением не более 25 мм2 - большие жилы плохо фиксируются в зажимах
• Если контактор будет работать в режиме высокой частоты (более 80 циклов/час), предусмотрите принудительное охлаждение или выберите модель с большей износостойкостью
• Обязательно подключите автоматический выключатель перед контактором - он защитит его от перегрузок и КЗ
• При монтаже в шкафу оставьте свободное пространство вокруг контактора - для теплоотвода и доступа к клеммам
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при работе с индуктивными нагрузками (двигатели, трансформаторы)
