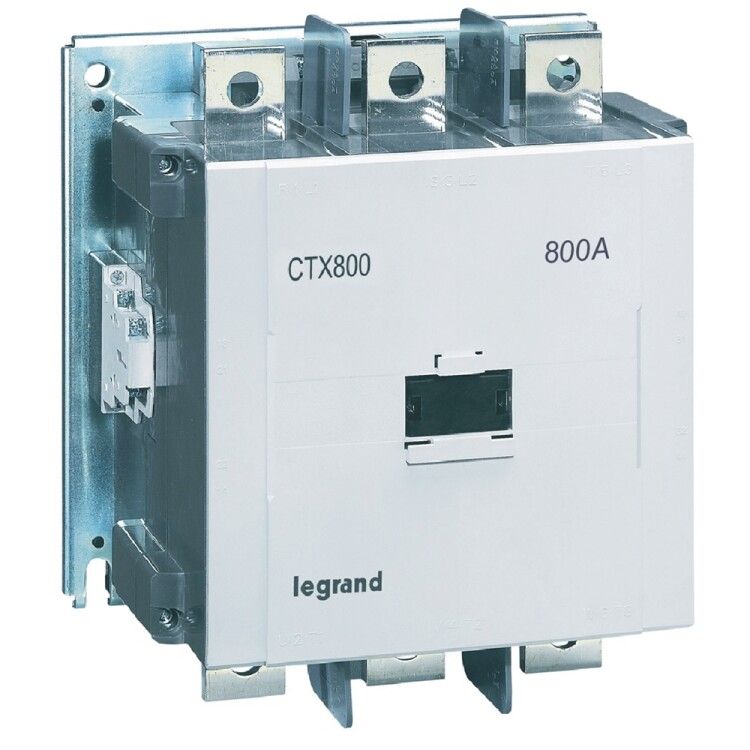

Контактор CTX3 800 3P 800A 200...240В~/= | 416356 Legrand

Контактор 3-полюсный 800А 200…240В AC/DC CTX3 - это надёжное устройство для коммутации мощных трёхфазных нагрузок, таких как электродвигатели, в промышленных системах. Разработан в серии CTX3 бренда Legrand, он сочетает высокую долговечность, совместимость с переменным и постоянным током управления и компактную установку на монтажную плату.

Назначение и область применения

Контактор 3-полюсный 800А 200…240В AC/DC CTX3 предназначен для частого включения и отключения трёхфазных электродвигателей мощностью до 440 кВт. Подходит для автоматизации технологических процессов: насосов, вентиляторов, конвейеров, компрессоров и других промышленных механизмов. Устройство работает в составе пускателей, систем управления и распределительных щитов.

Технические характеристики

• Номинальный ток: 800 А - способен выдерживать длительную работу при максимальной нагрузке без перегрева.
• Количество полюсов: 3 - управление всеми фазами одновременно; дополнительно 2 нормально замкнутых (2NC) и 2 нормально разомкнутых (2NO) вспомогательных контакта для сигнализации и блокировок.
• Напряжение управления: 170–264 В AC/DC - совместим с большинством промышленных систем управления, включая сети 220 В и 240 В, как переменного, так и постоянного тока.
• Частота: 50/60 Гц - работает в сетях Европы, России и стран с любым стандартом частоты.
• Способ монтажа: на монтажную плату - устанавливается прямо на печатную плату или DIN-рейку через переходник (не встроен).
• Максимальное сечение кабеля: 25 мм2 - позволяет подключить провода средней и большой толщины без дополнительных наконечников.
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям и крупным предметам, но не от пыли и влаги - требует установки внутри закрытого шкафа.
• Климатическое исполнение: УХЛ4 - рассчитан на работу в помещениях с умеренным климатом, температурой от −25C до +40C и относительной влажностью до 90%.
• Тип подключения: винтовые зажимы - обеспечивают прочное и надёжное соединение, допускают многократное обслуживание.
• Механическая износостойкость: 2,5 млн. операций - срок службы при отсутствии нагрузки.
• Коммутационная износостойкость: 0,5 млн. операций - количество включений/выключений под нагрузкой до выхода из строя.
• Нормативные требования: МЭК 60947-1, МЭК 60947-4 - соответствует международным стандартам безопасности и качества для аппаратов низкого напряжения.

Совместимость и монтаж

Контактор 3-полюсный 800А 200…240В AC/DC CTX3 монтируется исключительно на монтажную плату. Для установки требуется специальный крепёжный элемент или адаптер, совместимый с форм-фактором устройства. Не предназначена для прямого крепления на DIN-рейку без переходника. Подключение силовых проводов выполняется через винтовые зажимы - перед затяжкой необходимо использовать наконечники типа “штырь” или “вилка”, чтобы предотвратить повреждение жил. Клеммы управления поддерживают как переменный, так и постоянный ток - проверьте соответствие напряжения вашей системы управления (170–264 В). Обязательно соблюдайте минимальный воздушный зазор между контактами и другими элементами схемы - согласно IP20, устройство не защищено от попадания пыли и влаги.

Безопасность и стандарты

Контактор 3-полюсный 800А 200…240В AC/DC CTX3 сертифицирован по стандартам МЭК 60947-1 и МЭК 60947-4, что гарантирует безопасность при работе с высокими токами. Соответствует требованиям к изоляции, тепловой стойкости и механической прочности. Наличие вспомогательных контактов позволяет реализовать функции блокировки и аварийной остановки. Однако из-за степени защиты IP20 запрещено использование в условиях повышенной влажности, пыли или открытых площадках - обязательно размещение в герметичном электрошкафе.

Преимущества

• Поддержка AC/DC управления - гибкость в проектировании цепей управления, снижает необходимость в преобразователях.
• Высокая коммутационная износостойкость - 0,5 млн. циклов обеспечивает долгую службу даже при частом включении.
• Широкий диапазон рабочего напряжения (170–264 В) - стабильная работа при колебаниях сети.
• Совместимость с кабелями до 25 мм2 - упрощает подключение без дополнительных переходников.
• Производитель Legrand - известный европейский бренд с проверенной качественной сборкой и глобальной сервисной поддержкой.

Ограничения применения

• Не применяется вне закрытых шкафов - степень защиты IP20 не защищает от пыли, влаги и внешних воздействий.
• Требуется монтаж на плату - нельзя установить напрямую на DIN-рейку без специального крепления.
• Не рекомендован для работы при температурах ниже −25C или выше +40C - возможны отказы в экстремальных условиях.
• Не является реверсивным - для изменения направления вращения двигателя нужен второй контактор или реверсивный пускатель.
• Не подходит для частотного регулирования - предназначен для пуска/останова, а не для мягкого пуска или регулирования скорости.

Примеры использования

• Автоматизация конвейера на заводе - управление двигателем 400 кВт с помощью PLC и кнопочного пункта.
• Система вентиляции в производственном помещении - включение/выключение больших вентиляторов по графику.
• Гидравлический насос в цехе - частое включение при достижении давления в системе.
• Щит управления станком с ЧПУ - коммутирует основной двигатель и использует вспомогательные контакты для индикации состояния.

Практические советы

• При выборе контактора 3-полюсный 800А 200…240В AC/DC CTX3 убедитесь, что ваша система управления выдаёт напряжение в диапазоне 170–264 В - меньшие значения могут не сработать, большие - повредят катушку.
• Обязательно используйте термические реле или электронные защиты для защиты от перегрузки - сам контактор не имеет встроенной защиты.
• Проверяйте момент затяжки винтов - переусердствовать нельзя, можно повредить пластиковые корпуса клемм.
• Для увеличения срока службы избегайте частых включений под максимальной нагрузкой - оптимально не более 30–40 включений в час.
• Заменяйте контактор 3-полюсный 800А 200…240В AC/DC CTX3 при появлении следов подгорания на контактах или при потере надёжности срабатывания - даже при сохранении механической целостности.
