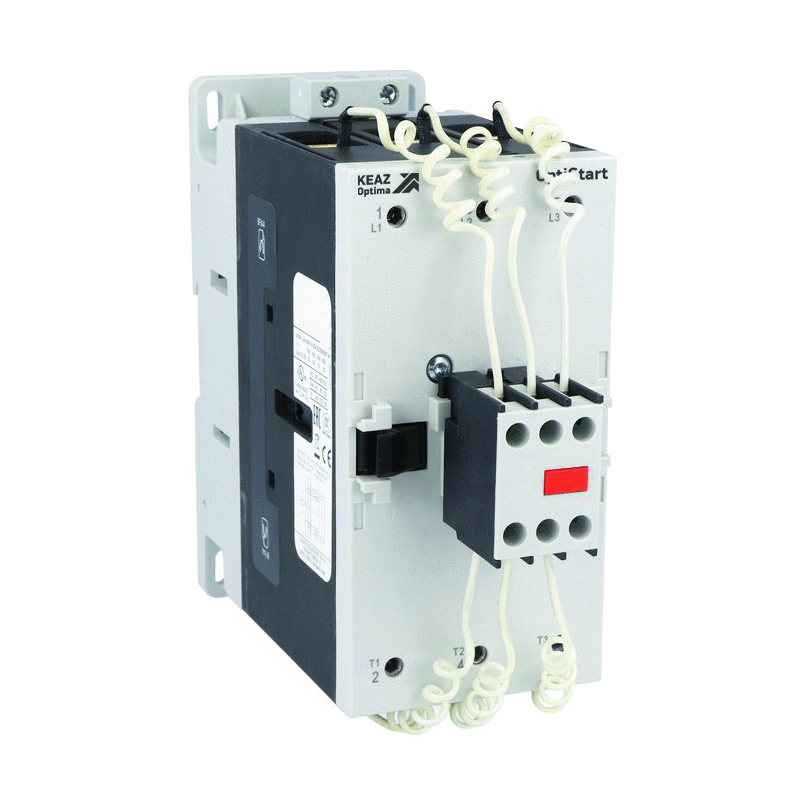

Контактор для коммутации конденсаторов OptiStart K-FK-115-30-00-A230 | 335511 КЭАЗ

Контактор K-FK-115-30-00-A230 от КЭАЗ предназначен для надёжной коммутации конденсаторов в системах компенсации реактивной мощности. Благодаря встроенному балластному шунтирующему сопротивлению, этот контактный аппарат снижает пиковые токи при включении, предотвращая приваривание контактов - ключевая особенность, отличающая K-FK-115-30-00-A230 от обычных контакторов.

Назначение и область применения

K-FK-115-30-00-A230 используется исключительно для включения и отключения конденсаторных батарей в установках компенсации реактивной мощности. Подходит для промышленного оборудования: частотных преобразователей, сварочных машин, крупных насосов и компрессоров, где требуется частая переключаемость конденсаторов. Не применяется для управления двигателями, нагревательными элементами или другими нагрузками, кроме конденсаторов.

Технические характеристики

• Номинальный рабочий ток: 115 А (переменный ток)
• Напряжение катушки управления: 230 В переменного тока (AC)
• Количество силовых контактов: 3 нормально разомкнутых (НО)
• Способ подключения силовой цепи: винтовые зажимы
• Монтаж: на DIN-рейку 35 мм
• Степень защиты: IP20 - защищён от доступа пальцами, но не от пыли и воды
• Исполнение: открытое - корпус без дополнительной оболочки

Совместимость и монтаж

K-FK-115-30-00-A230 устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения силовых проводов используются винтовые зажимы - рекомендуется использовать жилы сечением до 50 мм2. Управляющая катушка рассчитана на 230 В AC, поэтому требует соответствующего источника управления. Совместим с реле времени, регуляторами cosφ и автоматическими системами компенсации, использующими стандартные сигналы 230 В AC.

Безопасность и стандарты

K-FK-115-30-00-A230 соответствует международным стандартам IEC 60947-4-1 и IEC 60947-1 для контакторов переменного тока. Применение балластного сопротивления повышает безопасность при работе с высокими импульсными токами, характерными для конденсаторов. Наличие открытого исполнения требует установки в закрытых щитах с контролируемой средой.

Преимущества

• Встроенное балластное сопротивление снижает пиковый ток при включении конденсаторов - продлевает срок службы контактов
• Уменьшает риск приваривания силовых контактов, что типично для обычных контакторов при коммутации конденсаторов
• Высокая механическая износостойкость - оптимально для частых операций включения/выключения
• Простая замена: совместим с другими моделями серии K-FK по габаритам и способу монтажа

Ограничения применения

• Не предназначена для постоянного тока (DC) - катушка работает только на 230 В AC
• Степень защиты IP20 запрещает использование во влажных, пыльных или наружных условиях
• Не подходит для управления электродвигателями, нагревателями или активными нагрузками - только для конденсаторов
• Открытый корпус требует обязательной установки внутри распределительного щита

Примеры использования

• Автоматическая система компенсации реактивной мощности на заводе с большим количеством асинхронных двигателей
• Щитовая установка в цехе с точечной сваркой, где необходимо быстрое переключение конденсаторных батарей
• Частотный преобразователь с внешним фильтром, требующим периодического подключения/отключения батарей

Практические советы

• При проектировании системы учтите, что K-FK-115-30-00-A230 рассчитан на 115 А - выбирайте кабели и автоматы с запасом по току (не менее 125–160 А)
• Обязательно проверьте напряжение катушки перед подключением - неверное питание (например, 110 В вместо 230 В) приведёт к отказу работы
• При использовании в системах с частыми включениями (более 10 раз в час) следите за температурой щита - перегрев сокращает срок службы
• Затягивайте винты зажимов усилием 0,8–1,0 Нм - недостаточно или слишком сильно затянутое соединение вызывает перегрев
• K-FK-115-30-00-A230 от КЭАЗ можно заменить аналогом из той же серии - все модели имеют одинаковое крепление и габариты
