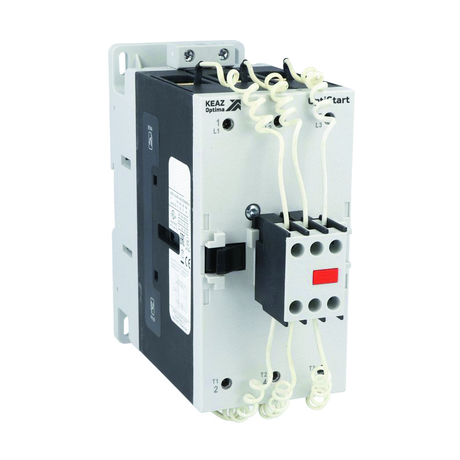

Контактор для коммутации конденсаторов OptiStart K-FK-150-30-00-A230 | 335516 КЭАЗ

Контактор K-FK-150-30-00-A230 от КЭАЗ предназначен для надёжной коммутации конденсаторов в системах компенсации реактивной мощности. Благодаря встроенному балластному шунтирующему сопротивлению, этот контактный аппарат снижает пиковые токи при включении, предотвращая приваривание контактов - ключевая особенность, отличающая его от обычных контакторов.

Назначение и область применения

K-FK-150-30-00-A230 используется исключительно для переключения конденсаторных батарей в установках компенсации реактивной мощности - например, на промышленных предприятиях, в энергоёмких цехах, узлах распределения электроэнергии. Он не предназначен для управления двигателями, нагревательными элементами или другими нагрузками. Его конструкция оптимизирована именно под высокие импульсные токи, возникающие при зарядке конденсаторов.

Технические характеристики

• Напряжение катушки управления: 230 В переменного тока (AC)
• Номинальный рабочий ток: 144 А
• Количество силовых контактов: 3 нормально разомкнутых (НО)
• Род тока: переменный (AC)
• Способ монтажа: крепление на DIN-рейку 35 мм
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям и от крупных предметов, но не от пыли и воды
• Тип подключения: винтовые зажимы для проводов
• Исполнение: открытое - корпус без дополнительной оболочки

Совместимость и монтаж

K-FK-150-30-00-A230 совместим с любыми DIN-рейками стандарта EN 60715. Для подключения силовых цепей используйте медные провода сечением до 50 мм2 - проверьте соответствие по таблице производителя. Управляющая катушка рассчитана только на 230 В AC; применение постоянного тока или другого напряжения повредит устройство. Монтаж выполняйте в закрытом щите с достаточным воздушным зазором вокруг аппарата - из-за IP20 он не защищён от внешней среды.

Безопасность и стандарты

Контактор соответствует международным стандартам IEC 60947-4-1 для контакторов переменного тока. Применение балластного шунтирующего сопротивления обеспечивает повышенную безопасность при работе с емкостными нагрузками, снижая риск возникновения дуги и выхода из строя контактов. Сертификация подтверждает соответствие требованиям безопасности для промышленного оборудования.

Преимущества

• Встроенное балластное сопротивление значительно снижает пиковый ток при включении конденсаторов - продлевает срок службы контактов
• Уменьшается вероятность приваривания силовых контактов, что минимизирует простои и затраты на обслуживание
• Монтирование на DIN-рейку позволяет легко заменить устройство и интегрировать его в типовые распределительные щиты
• Комплектация 3 НО-контактами соответствует трёхфазным сетям - достаточно для большинства промышленных задач компенсации

Ограничения применения

• Не применяется для коммутации активных или индуктивных нагрузок - например, двигателей, трансформаторов, нагревателей
• IP20 не допускает использование вне герметичных щитов - запрещено монтаж в сырых, пыльных или открытых помещениях
• Катушка работает только от 230 В AC - нельзя использовать с 110 В, 400 В или постоянным током
• Не предназначена для частого включения более 120 раз в час - превышение снизит долговечность

Примеры использования

• Автоматическая система компенсации реактивной мощности на заводе с большим количеством асинхронных двигателей
• Щит распределения электроэнергии в производственном цехе с технологическими линиями на базе частотных преобразователей
• Аппаратная группа в подстанции для улучшения коэффициента мощности (cos φ) перед входом в сеть 0,4 кВ

Практические советы

• Перед установкой проверьте, что номинальный ток конденсаторной батареи не превышает 144 А - перегрузка вызовет преждевременный износ
• Обязательно используйте предохранители типа gG или aR на каждой фазе - они защитят контактный аппарат от коротких замыканий
• При сборке щита соблюдайте минимальный зазор 50 мм сверху и сбоку от K-FK-150-30-00-A230 для теплоотвода
• Затягивайте винты зажимов усилием 1–1,5 Нм - недостаточно плотное соединение вызывает нагрев, слишком большое - повреждает контакт
• При замене старого контактора убедитесь, что новый имеет аналогичную габаритную и посадочную форму - K-FK-150-30-00-A230 от КЭAZ совместим с аналогами серии OptiStart K
