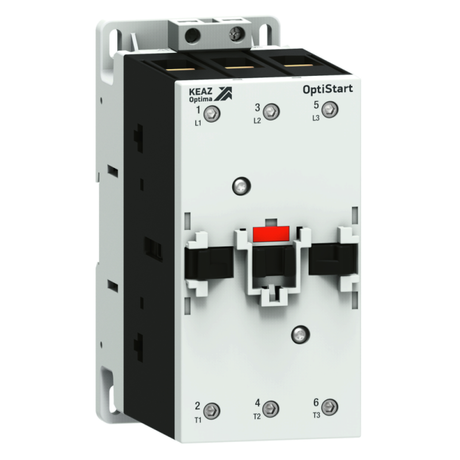

Контактор с катушкой управления AC OptiStart K-F-115-30-00-A230 | 334905 КЭАЗ

Контактор K-F-115-30-00-A230 от КЭАЗ - трёхполюсный электромагнитный аппарат для удалённого включения и отключения электродвигателей до 55 кВт. Он рассчитан на работу в сетях переменного тока с напряжением 230 В и устанавливается на DIN-рейку. Этот контактный аппарат применяется там, где требуется надёжное и частое коммутирование нагрузки - например, в системах автоматизации производства.

Назначение и область применения

K-F-115-30-00-A230 используется для пуска, остановки и реверса трёхфазных асинхронных двигателей. Подходит для оборудования с высокой цикличностью работы: насосы, вентиляторы, конвейеры, лифты, краны, тепловые завесы, печи и системы АВР. Также может применяться в системах освещения с большими токами включения.

Технические характеристики

• Номинальный ток: 115 А - способен выдерживать длительную нагрузку до этого значения без перегрева.
• Напряжение катушки управления: 230 В AC - работает от стандартной однофазной сети 220–240 В.
• Количество нормально открытых (НО) контактов: 3 - все три главных контакта замыкают фазы при включении.
• Номинальная мощность двигателя: 55 кВт - рекомендованная максимальная мощность защищаемого электродвигателя.
• Род тока: переменный (AC) - не предназначен для постоянного тока.
• Степень защиты: IP20 - защищает от прикосновений к токоведущим частям и крупным предметам, но не от пыли и влаги.
• Способ монтажа: на DIN-рейку - совместим со стандартными рейками 35 мм.
• Тип подключения: винтовые зажимы - требует затяжки отверткой, обеспечивает надёжный контакт.
• Исполнение: открытое - корпус не герметичен, требует установки в закрытом щите.

Совместимость и монтаж

K-F-115-30-00-A230 монтируется на DIN-рейку типа TS35. Для подключения силовых проводов используются винтовые зажимы - сечения провода должны соответствовать допустимым для 115 А (обычно 16–35 мм2 медный провод). Управляющая катушка подключается к цепи управления через два вывода, расположенные на передней панели. Контактор совместим с аксессуарами серии OptiStart K: блокировочные модули, дополнительные контакты, RC-цепочки и термические реле - они крепятся прищёлкиванием без инструментов.

Безопасность и стандарты

Контактор K-F-115-30-00-A230 соответствует международным стандартам IEC/EN 60947-4-1. Обладает классом изоляции II и механической долговечностью до 1 млн операций. Электрическая износостойкость - 100 тыс. включений при номинальном токе. Сертифицирован для использования в промышленных условиях.

Преимущества

• Высокая надёжность коммутации благодаря качественной конструкции контактов от КЭАЗ.
• Удобство расширения функционала - можно легко добавить дополнительные контакты или защиту.
• Минимальные потери энергии при работе - низкий уровень нагрева даже при длительной нагрузке.
• Чёткая визуальная индикация положения контактов - рычажок на передней панели показывает состояние “вкл./выкл”.

Ограничения применения

• Не предназначена для работы во влажных, запылённых или агрессивных средах - степень защиты IP20 требует установки внутри электрощита.
• Не подходит для постоянного тока - использование на DC вызовет повреждение контактов.
• Не имеет встроенной тепловой защиты - для защиты двигателя необходимо использовать внешнее реле перегрузки.
• Максимальная мощность 55 кВт - для более мощных двигателей требуется другой тип контактора.

Примеры использования

• Управление насосом воды в системе водоснабжения здания.
• Включение вентилятора в системе вентиляции с частым циклом работы.
• Автоматический пуск станка после срабатывания датчика наличия материала.
• Работа в составе системы АВР - переключение питания с основного на резервный источник.
• Управление тепловой завесой на входе в торговый центр.

Практические советы

• Выбирайте сечение проводов согласно таблице для 115 А - недостаточное сечение вызовет перегрев и выход из строя.
• Обязательно используйте внешний тепловое реле (например, КЭАЗ ТР) для защиты двигателя от перегрузки.
• Затягивайте винты зажимов усилием 0,8–1,2 Нм - слишком слабая затяжка вызывает нагрев, слишком сильная - повредит резьбу.
• Проверьте соответствие напряжения катушки (230 В AC) вашей цепи управления - неверное напряжение приведёт к отказу включения.
• K-F-115-30-00-A230 от КЭAZ - один из самых распространённых контакторов в промышленности; всегда имейте запасной экземпляр для аварийной замены.
