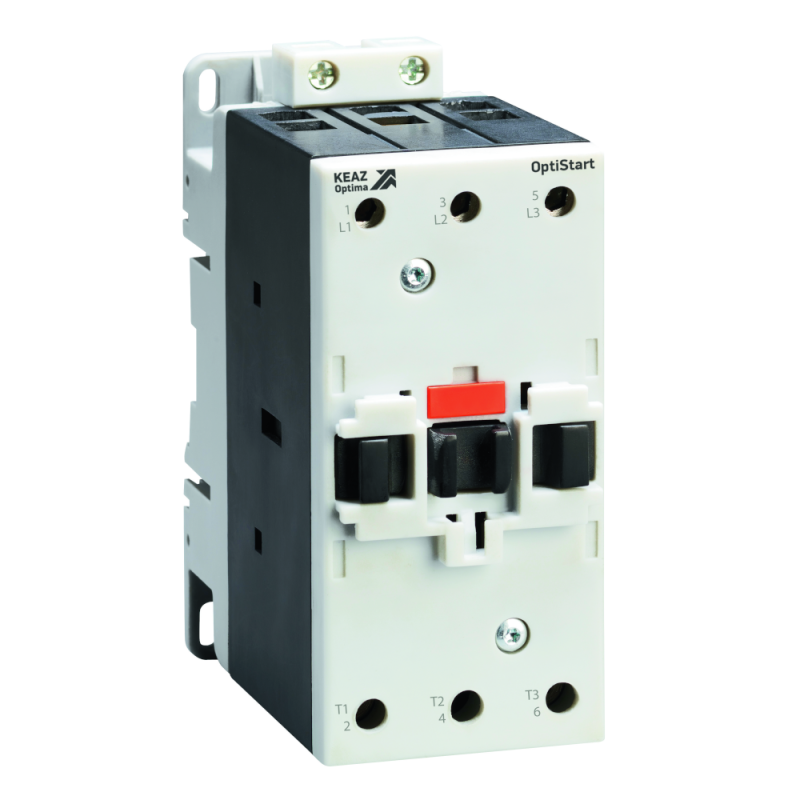

Контактор с катушкой управления AC OptiStart K-F-65-30-00-A230 | 334859 КЭАЗ

Контактор K-F-65-30-00-A230 от КЭАЗ - это трёхполюсный электромагнитный аппарат для удалённого включения и выключения электродвигателей мощностью до 30 кВт. Он рассчитан на работу в сетях переменного тока с напряжением 230 В и устанавливается на DIN-рейку. Этот контактный аппарат применяется там, где требуется надёжное и частое коммутирование нагрузки - например, в системах автоматизации производства.

Назначение и область применения

K-F-65-30-00-A230 используется для пуска, остановки и реверса трёхфазных асинхронных двигателей. Подходит для управления оборудованием с высокой цикличностью работы: насосами, вентиляторами, конвейерами, лифтами, кранами, тепловыми завесами, печами и системами АВР. Также может применяться в схемах управления освещением, когда нужна дистанционная коммутация больших токов.

Технические характеристики

• Номинальный ток: 65 А - максимальный постоянный ток, который может безопасно проходить через главные контакты при нормальных условиях;
• Номинальная мощность двигателя: 30 кВт - рекомендованная мощность нагрузки для длительной работы без перегрева;
• Напряжение катушки управления: 230 В AC - работает исключительно от сети переменного тока 230 В, не совместим с постоянным током;
• Количество нормально открытых (НО) контактов: 3 - три пары основных силовых контактов для коммутации трёх фаз;
• Способ монтажа: DIN-рейка - крепится стандартным защёлкивающимся способом на рейку типа TS35;
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям и от предметов более 12 мм, но не защищён от пыли и воды;
• Тип подключения: винтовые зажимы - провода фиксируются болтами, требуют периодической проверки затяжки;
• Исполнение: открытое - корпус не герметичен, требует установки внутри щита или закрытой камеры.

Совместимость и монтаж

K-F-65-30-00-A230 совместим с любыми DIN-рейками стандарта IEC 60715. Устанавливается легко - просто защёлкивается на рейку. Для подключения силовых проводов используйте жилы сечением до 25 мм2 (медные). Катушка управления подключается к цепи управления (например, кнопкам стартера, термореле, ПЛК) через два вывода A1 и A2. Обязательно соблюдайте полярность - L и N должны быть правильно распределены. Монтаж выполняйте при отключенном питании.

Безопасность и стандарты

Контактор K-F-65-30-00-A230 соответствует требованиям международных стандартов IEC/EN 60947-4-1. Произведён на КЭАЗ - предприятии с системой менеджмента качества ISO 9001. Сертифицирован для использования в промышленных объектах России и стран ЕАЭС.

Преимущества

• Высокая механическая износостойкость - рассчитан на десятки тысяч циклов включения/выключения;
• Устойчивость к скачкам напряжения - катушка сохраняет работоспособность при колебаниях +-10% от 230 В;
• Модульная система - совместим с аксессуарами серии OptiStart K (блокировки, дополнительные контакты, RC-цепочки);
• Чёткая визуальная индикация положения контактов - рычаг показывает состояние (включено/выключено);
• Низкий уровень шума при работе благодаря оптимизированному магнитопроводу.

Ограничения применения

• Не предназначен для работы во взрывоопасных средах - отсутствует взрывозащита;
• Не допускается установка вне закрытых щитов - степень защиты IP20 не обеспечивает защиту от пыли и влаги;
• Не подходит для постоянного тока - катушка 230 В AC не будет работать при DC;
• Не рекомендуется для частых пусков свыше 120 циклов в час - риск перегрева катушки;
• Не использовать с нагрузками выше 30 кВт - превышение может вызвать сваривание контактов.

Примеры использования

• Автоматический запуск насоса в системе водоснабжения по сигналу от датчика давления;
• Управление вентилятором в системе кондиционирования через термостат;
• Коммутация двигателя конвейера в пищевой промышленности;
• Работа в составе системы АВР - переключение питания с основного на резервный источник;
• Управление тепловой завесой в торговом зале по графику.

Практические советы

• Проверяйте затяжку винтов подключения каждые 6–12 месяцев - особенно после первых 100 циклов работы;
• При использовании с ПЛК убедитесь, что выходной ток контроллера достаточен для срабатывания катушки (обычно >10 мА);
• Для защиты от импульсных перенапряжений (например, при отключении индуктивной нагрузки) установите варистор или RC-цепочку на контакты катушки;
• Выбирайте сечение кабеля по таблице нагрева - для 65 А минимум 16 мм2 медного провода;
• Не забудьте предусмотреть место для установки дополнительных модулей - если потребуется расширить функционал (например, добавить блокировку или сигнализацию).
