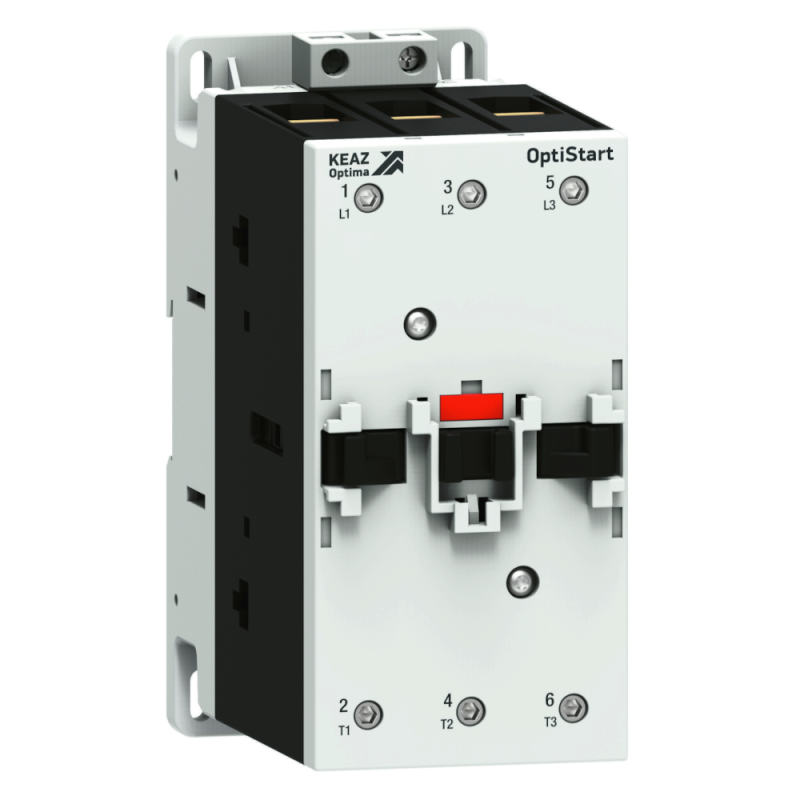

Контактор OptiStart K-F-150-30-00-A230 КЭАЗ 334918

Контактор OptiStart K-F-150-30-00-A230 - это электромагнитный контактный аппарат для коммутации мощных нагрузок, таких как электродвигатели. Разработан КЭАЗ для надежного управления в промышленных системах, где требуется частое включение и выключение. Артикул 334918 соответствует модели с катушкой управления переменным током 230 В и номинальным током 150 А по классу AC-3.

Назначение и область применения

OptiStart K-F-150-30-00-A230 предназначен для дистанционного включения и отключения электродвигателей средней и большой мощности. Применяется в системах автоматизации: насосах, вентиляторах, компрессорах, конвейерах, станках с ЧПУ и других устройствах с индуктивной нагрузкой.

Может использоваться как основной элемент в цепях управления двигателем, в сочетании с тепловыми реле, кнопочными постами и другими устройствами автоматики.

Технические характеристики

• Номинальный рабочий ток: 150 А при классе AC-3 (коммутация электродвигателей)
• Максимальный ток при классе AC-1 (резистивная нагрузка): до 165 А
• Напряжение катушки управления: 230 В переменного тока (AC)
• Число полюсов: 3
• Тип катушки: электромагнитная, с питанием от сети переменного тока
• Степень защиты корпуса: IP20 (защита от прикосновения к токоведущим частям и крупным предметам, но не от пыли и воды)
• Рабочая температура: от -25 C до +60 C

Совместимость и монтаж

OptiStart K-F-150-30-00-A230 устанавливается на DIN-рейку типа TS35. Подключение силовых контактов осуществляется через винтовые зажимы - допустимый диаметр провода до 50 мм2 (медный). Управляющая катушка подключается к двум клеммам A1 и A2, расположенным на передней панели.

Не требует дополнительных креплений при установке на стандартную рейку. Для обеспечения механической безопасности рекомендуется использовать фиксирующий замок или пластиковую защелку, совместимую со сериями OptiStart K.

Безопасность и стандарты

OptiStart K-F-150-30-00-A230 соответствует международным стандартам IEC 60947-4-1 и ГОСТ Р 50030.4.1. Произведен в соответствии с требованиями к качеству и безопасности оборудования для промышленного применения.

Преимущества

• Высокая износостойкость контактов благодаря материалам и технологии изготовления КЭАЗ
• Надежное срабатывание даже при колебаниях напряжения +-10 % от номинала
• Звукоизолированный механизм снижает уровень шума при включении
• Широкий спектр доступных аксессуаров (блокировки, дополнительные контакты, гашение дуги) позволяет адаптировать устройство под конкретную задачу

Ограничения применения

• Не предназначена для работы в условиях повышенной запыленности, влаги или химически активной среды - степень защиты IP20 исключает использование вне закрытых щитов
• Не подходит для частотного регулирования скорости двигателя - используется только для пуска/останова
• Не имеет встроенной защиты от перегрузки - обязательно требуется внешнее тепловое реле
• Катушка работает только от переменного тока 230 В - нельзя подключать к постоянному току или другому напряжению без изменения комплектации

Примеры использования

• Управление трёхфазным асинхронным двигателем 75 кВт на конвейере в пищевой промышленности
• Включение насосной группы в системе водоснабжения здания
• Автоматическое управление вентилятором в HVAC-системе
• Коммутирующее устройство в пульте управления станком с ЧПУ

Практические советы

• Перед монтажом проверьте соответствие напряжения катушки (230 В AC) - неверное подключение приведёт к выходу из строя
• Используйте предохранители или автоматический выключатель с характеристикой D для защиты от коротких замыканий - двигатель создаёт высокий пусковой ток
• При установке нескольких контакторов рядом соблюдайте минимальный зазор 10 мм для теплоотвода
• Для увеличения функциональности можно добавить вспомогательные контакты (например, NO 22 или NC 11) - они легко крепятся сверху
• Проверяйте состояние контактов каждые 6–12 месяцев при интенсивной эксплуатации - при оплавлении или нагаре замените контактную группу или весь контактный аппарат
