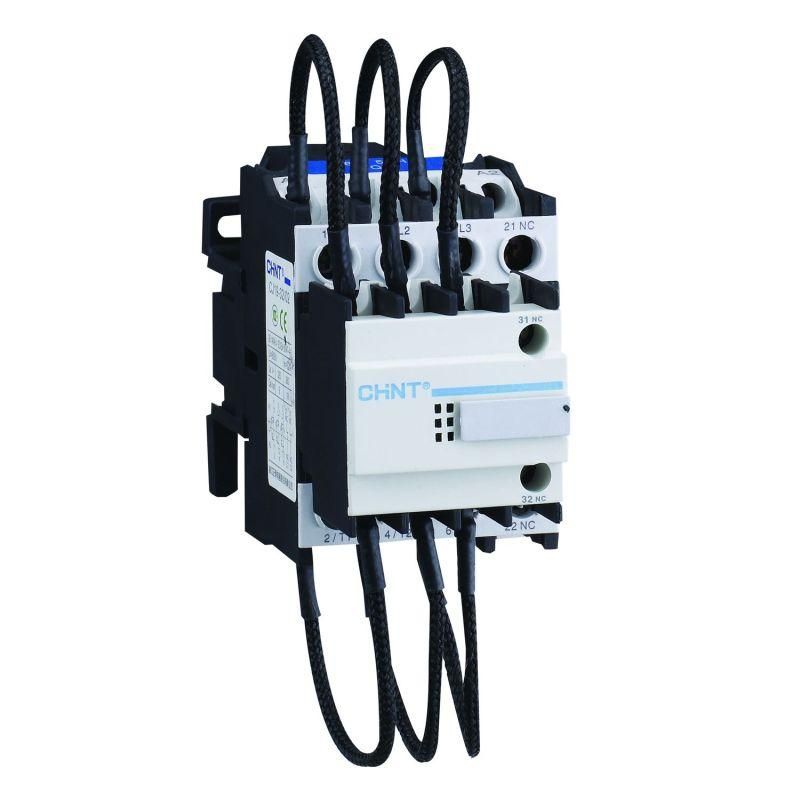

Контактор для компенсации реактивной мощности CJ19-2511, 12кВАр, 1НО+1НЗ, 230В (R) | 243768 CHINT

Контактор для компенсации реактивной мощности CJ19-2511 от CHINT предназначен для автоматического подключения и отключения батарей конденсаторов в системах компенсации реактивной мощности. Этот прибор обеспечивает надёжное переключение при высоких импульсных нагрузках, характерных для таких задач, и работает в сетях переменного тока с напряжением 230 В.

Назначение и область применения

Контактор CJ19-2511 используется исключительно для коммутации конденсаторных установок в системах компенсации реактивной мощности. Он рассчитан на частые включения/выключения — до нескольких десятков раз в час — что отличает его от обычных контакторов, не предназначенных для такой нагрузки. Подходит для промышленных объектов: цехов с большим количеством асинхронных двигателей, сварочных аппаратов, инверторов, а также в распределительных пунктах жилых и административных зданий.

Технические характеристики

• Напряжение питания цепи управления: 230 В переменного тока
• Номинальная реактивная мощность: 6,7 кВАр (на один полюс)
• Общая мощность при трёхполюсном включении: до 20,1 кВАр (теоретически), однако в каталоге указана заявленная мощность 12 кВАр — учитывайте этот параметр при проектировании
• Тип тока: переменный (AC)
• Количество главных контактов: 3
• Количество вспомогательных контактов: 1 нормально разомкнутый (НО) + 1 нормально замкнутый (НЗ)
• Тип присоединения: винтовое, для проводов сечением до 10 мм²

Совместимость и монтаж

Контактор CJ19-2511 монтируется на DIN-рейку шириной 35 мм. Присоединение силовых и управляющих проводов осуществляется через винтовые зажимы — требует регулярной проверки затяжки при первом запуске и после 1–2 месяцев работы. Клеммы рассчитаны на медные провода; использование алюминиевых требует переходных наконечников. Управление происходит от внешнего контроллера (например, реле мощности или устройства компенсации), который подаёт сигнал на катушку 230 В. Вспомогательные контакты используются для сигнализации состояния (включение/отключение) или блокировки других устройств.

Безопасность и стандарты

Контактор соответствует требованиям IEC 60947-4-1 и IEC 60831-1 для оборудования, применяемого в системах компенсации реактивной мощности. Конструкция защищена от случайного прикосновения к токоведущим частям. Не имеет встроенной защиты от перегрузки или короткого замыкания — обязательна установка предохранителей или автоматических выключателей в цепи конденсаторов.

Преимущества

• Усиленные главные контакты — специально адаптированы для работы с высокими пусковыми токами конденсаторов
• Магнитная система оптимизирована для долгой службы при частых срабатываниях
• Вспомогательные контакты позволяют легко интегрировать устройство в системы контроля и автоматизации
• Изготовлено компанией CHINT — известным производителем с проверенной надёжностью в условиях промышленной эксплуатации

Ограничения применения

• Не предназначен для постоянной нагрузки выше 6,7 кВАр на полюс — превышение вызывает перегрев и выход из строя
• Работает только с переменным током — нельзя использовать в цепях постоянного тока
• Не следует применять в средах с повышенной взрывоопасностью или агрессивными газами — отсутствует специальная герметизация
• Не рекомендуется для установки вне помещений без дополнительной защиты от осадков и пыли

Примеры использования

• Автоматическая система компенсации реактивной мощности на заводе с 100 кВт нагрузки
• Щитовая автоматики в торговом центре для снижения штрафов энергосбыта за коэффициент мощности
• Подключение конденсаторной батареи к частному производству с точечной сваркой

Практические советы

• Выбирая CJ19-2511, убедитесь, что суммарная мощность всех конденсаторов, подключаемых одним контактором, не превышает 12 кВАр — даже если теоретически три полюса способны на большее
• При использовании в паре с другими контакторами — соблюдайте временные интервалы между включениями (не менее 10 секунд), чтобы избежать перегрева конденсаторов
• Проверьте совпадение напряжения катушки (230 В) с источником управления — неверное напряжение приведёт к отказу срабатывания или повреждению катушки
• Для длительной эксплуатации используйте фильтры гармоник — они продлевают срок службы контактов при наличии искажённой формы тока
