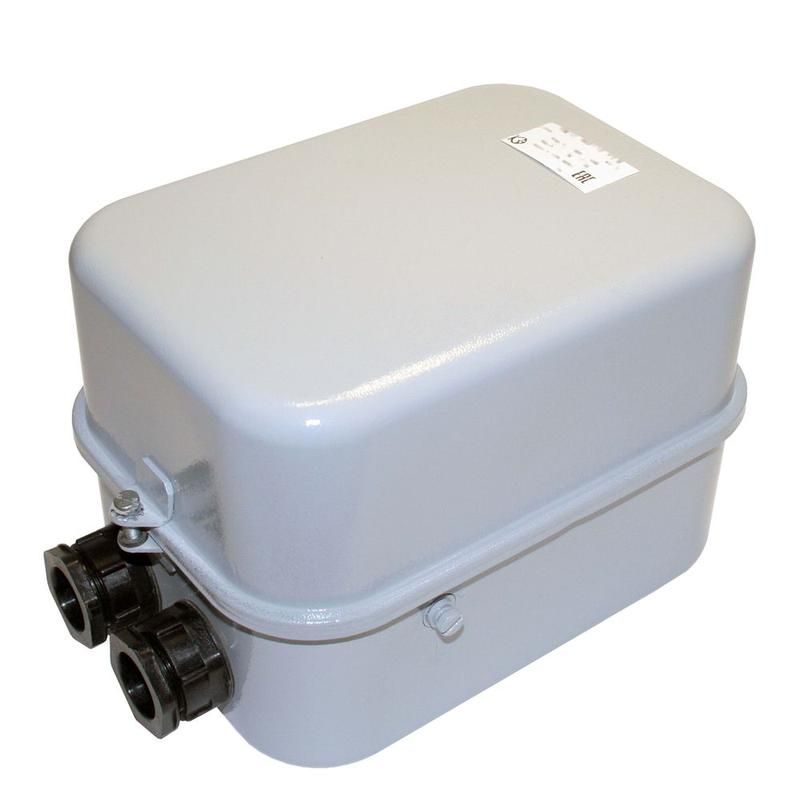

Контактор электромагнитный ПМЛ-3110 У2 В - КЗЭ, 220В, (1з) O50110101ВВ220000010 КашинЗЭА

Контактор электромагнитный ПМЛ-3110 У2 220В однополюсный - устройство для дистанционного включения и отключения нагрузки до 10 А в цепях переменного тока. Подходит для управления двигателями, нагревательными элементами и другими бытовыми/промышленными потребителями. Производится компанией КЗЭА г.Кашин, артикул o50110101вв220000010.

Назначение и область применения

Контактор электромагнитный ПМЛ-3110 У2 220В однополюсный используется для частого включения и выключения электрических цепей. Он управляет мощностью через слабый управляющий сигнал на катушке 220 В, что позволяет использовать его в системах автоматизации, пультах управления и реле-контроллерах. Применяется в оборудовании с малой и средней мощностью: насосах, вентиляторах, тепловых аппаратах, светильниках, конвейерах.

Технические характеристики

• Тип: однополюсный контактор
• Напряжение катушки: 220 В переменного тока (AC)
• Номинальный ток главной цепи: 10 А
• Исполнение: У2 - для работы в условиях умеренного климата, с температурой от −25 C до +40 C
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям и крупным предметам, но не от пыли и воды
• Количество контактов: один нормально открытый контакт (NO)
• Работает в сетях с частотой 50 Гц

Совместимость и монтаж

Контактор электромагнитный ПМЛ-3110 У2 220В однополюсный монтируется на DIN-рейку шириной 35 мм. Для подключения питания катушки используются клеммы A1 и A2. Главная цепь подключается к клеммам L1 и T1. Нельзя перепутывать управляющую и силовую цепи - напряжение 220 В на катушке не совместимо с более высокими значениями. Максимальное сечение провода: 2,5 мм2 для медного провода.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.4.1–2012 (IEC 60947-4-1) для аппаратов низковольтного распределения. Соответствует классу изоляции Class B. Не предназначен для коммутации взрывоопасных сред или цепей постоянного тока.

Преимущества

• Высокая надёжность механической части - рассчитан на 1 млн операций
• Простота установки благодаря стандартному креплению на DIN-рейку
• Чёткая фиксация положения контактов - видна визуальная индикация состояния
• Низкий уровень шума при работе за счёт качественной сердечниковой системы

Ограничения применения

• Не работает при напряжении ниже 85 % от номинала (менее 187 В)
• Не предназначена для коммутации токов выше 10 А - возможен сваривание контактов
• Не подходит для помещений с повышенной запылённостью, влажностью или агрессивной средой - степень защиты IP20 недостаточна
• Не применяется в цепях постоянного тока - катушка рассчитана исключительно на AC
• Не рекомендован для частого включения/выключения при индуктивных нагрузках выше 500 ВА - риск пробоя контактов

Примеры использования

• Управление воздушным насосом в системе вентиляции
• Включение группы ламп освещения через PLC-контроллер
• Автоматическое отключение электрообогревателя при достижении заданной температуры
• Контроль работы конвейерной ленты в легком производстве

Практические советы

• Перед монтажом проверьте соответствие напряжения сети 220 В +-10 % - завышение вызывает перегрев катушки
• Подключайте силовые провода плотно - плохой контакт увеличивает нагрев и снижает срок службы
• Для защиты от скачков напряжения используйте RC-цепочку или варистор параллельно катушке
• При использовании в системах с частыми включениями - контролируйте температуру корпуса; если он горячий - проверьте нагрузку
• Контактор электромагнитный ПМЛ-3110 У2 220В однополюсный от компании КЗЭА г.Кашин требует периодической проверки контактов - особенно после 10 тыс. циклов
