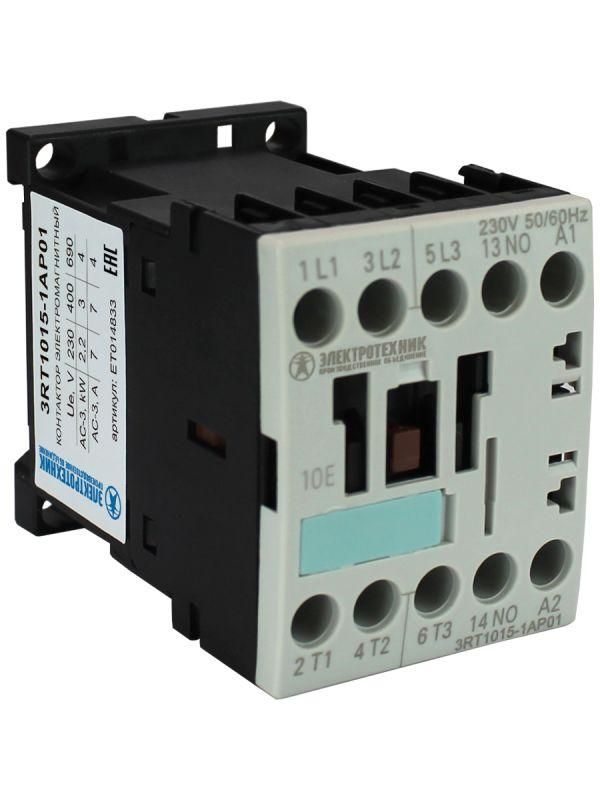

Контактор электромагнитный 3RT1015-1AP01, 3-пол., 7А, AC-3, 3кВт/400V, 1НО, 230V АС, 50/60Гц, типоразмер S00, винтовые клеммы, IP20 - ET014833 Электротехник

Контактор электромагнитный 3-полюсный 7А AC-3 3кВт/400V с одним нормально открытым контактом и управлением 230V AC - компактное решение для частого включения и отключения нагрузок до 3 кВт. Модель с артикулом et014833 от бренда Электротехник выполнена в типоразмере S00 с винтовыми клеммами и степенью защиты IP20, что делает её подходящей для установки в распределительных щитах промышленного и коммерческого оборудования.

Назначение и область применения

Контактор электромагнитный используется для дистанционного управления мощными электрическими нагрузками. Он позволяет включать и выключать цепи с помощью слаботочного сигнала на катушке - удобно для автоматических систем. Подходит для управления электродвигателями, нагревательными элементами, системами освещения, вентиляцией и другим оборудованием, требующим частого переключения. Применяется в промышленности, на транспорте, в ЖКХ и коммерческих зданиях.

Технические характеристики

• Число полюсов: 3
• Номинальный ток при AC-3: 7 А
• Мощность нагрузки: до 3 кВт при 400 В переменного тока
• Напряжение управления: 230 В AC
• Частота: 50/60 Гц
• Типоразмер: S00
• Количество вспомогательных контактов: 1 нормально открытый (NO)
• Тип клемм: винтовые
• Степень защиты: IP20
• Рабочий диапазон напряжения управления: 0,8–1,1 × U_n (184–253 В)

Совместимость и монтаж

Контактор электромагнитный et014833 монтируется на DIN-рейку шириной 35 мм, стандартную для промышленных щитов. Клеммы предназначены для подключения проводов сечением до 2,5 мм2. Для подключения питания управления используйте изолированные провода с соблюдением полярности - хотя переменный ток не имеет полярности, важно сохранить целостность цепи. Установка возможна в вертикальном положении. Наличие одного NO-контакта позволяет использовать его для сигнализации состояния (например, “двигатель работает”) или для блокировки других цепей.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электрооборудования средней мощности. Защита IP20 предотвращает случайное прикосновение к токоведущим частям, но не защищает от пыли и влаги - поэтому не устанавливайте его во влажных или запылённых помещениях без дополнительной защиты корпуса. Конструкция исключает самопроизвольное включение при отключении управления.

Преимущества

• Высокая надёжность срабатывания даже при колебаниях напряжения управления +-10%
• Низкий уровень тепловыделения и потребления энергии катушки - снижает нагрузку на источник управления
• Быстрое время включения и отключения - менее 20 миллисекунд
• Удобная винтовая система клемм - обеспечивает прочное соединение без специнструментов
• Поддержка модульного расширения: можно добавить дополнительные блок-контакты для сложных схем управления

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пыли или агрессивной среды - IP20 недостаточно для таких условий
• Не рассчитан на частое включение более 1200 раз в час - превышение сокращает срок службы
• Не подходит для управления постоянным током - только переменный ток AC
• Напряжение управления строго 230 В AC; использование 110 В или 400 В повредит катушку
• Максимальная мощность нагрузки - 3 кВт при 400 В; при меньшем напряжении допустимый ток остаётся 7 А

Примеры использования

• Управление трехфазным двигателем насоса в системе водоснабжения
• Переключение группы нагревательных элементов в термокамере
• Автоматическое включение светильников в торговом зале по расписанию
• Контроль вентилятора в шкафу управления через PLC
• Система аварийного отключения станка по сигналу с датчика

Практические советы

• Проверьте соответствие сечения проводов клеммам - слишком толстый провод не войдёт, слишком тонкий может плохо фиксироваться
• При использовании с ПЛК убедитесь, что выходной ток контроллера достаточен для срабатывания катушки (обычно требуется 10–20 мА)
• Для увеличения срока службы избегайте частых включений - если нагрузка меняется чаще 10 раз в минуту, рассмотрите применение твердотельного реле
• Если нужен второй контакт - выберите модель с дополнительным блок-контактом, совместимым с типоразмером S00
• Обязательно проверяйте напряжение сети перед подключением - неверное питание катушки приведёт к выходу из строя
