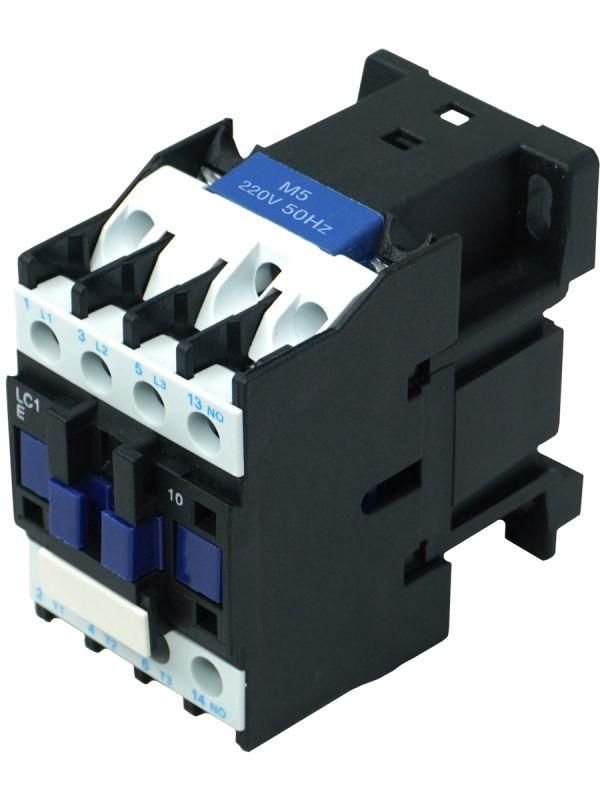

Контактор электромагнитный LC1E1210M5, 3P, 12А, 1НО, 220В/50Гц, (ЭТ) - ET014283 Электротехник

Контактор электромагнитный 3P 12А 1НО 220В/50Гц LC1E1210M5 от бренда Электротехник предназначен для коммутации трёхфазных нагрузок, особенно асинхронных двигателей. Этот контактный аппарат надёжно работает в промышленной автоматике, где важна частая включение-выключение и долгий срок службы.

Назначение и область применения

Контактор электромагнитный 3P 12А 1НО 220В/50Гц LC1E1210M5 используется для удалённого включения и отключения трёхфазных электрических цепей. Подходит для управления асинхронными двигателями с короткозамкнутым ротором в режиме AC-3 - то есть при частых пусках и остановках. Также применяется для неиндуктивных и слабоиндуктивных нагрузок (AC-1): нагревательные элементы, освещение, насосы, вентиляторы.

Не предназначен для работы без внешней защиты - обязательно требуется установка автоматического выключателя или предохранителей, защищающих от перегрузок и КЗ.

Технические характеристики

• Число полюсов: 3 (трёхфазный)
• Номинальный рабочий ток: 12 А
• Категория применения: AC-3 (двигатели), AC-1 (неиндуктивные нагрузки)
• Напряжение управления: 220 В переменного тока
• Частота сети: 50 Гц
• Количество нормально открытых контактов: 1 НО
• Механическая износостойкость: высокая (для частых операций)
• Уровень шума при работе: сниженный

Совместимость и монтаж

Контактор электромагнитный 3P 12А 1НО 220В/50Гц LC1E1210M5 монтируется на DIN-рейку шириной 35 мм. Клеммы для силовой цепи рассчитаны на провода до 4 мм2. Управляющая катушка подключается к фазе и нулю через кнопки или реле управления - напряжение 220 В/50 Гц.

Подключение силовых проводов выполняется на верхние клеммы, управление - на нижние. Перед монтажом проверьте соответствие сечения проводов и допустимый момент затяжки клемм - переусиливать нельзя, чтобы не повредить корпус.

Безопасность и стандарты

Контактор LC1E1210M5 имеет защиту клемм от случайного прикосновения - это снижает риск поражения током при обслуживании. Конструкция соответствует требованиям международных стандартов IEC 60947-4-1 для контакторов среднего класса. Применяется в системах, требующих безопасности уровня IP20.

Преимущества

• Защита клемм - исключает доступ к токоведущим частям при установленном устройстве
• Высокая механическая износостойкость - выдерживает более 1 млн циклов включения-отключения
• Стойкость к вибрациям и ударам - подходит для установки на станках и конвейерах
• Низкий уровень шума - не создаёт помех в чувствительных зонах
• Энергоэффективная катушка - потребляет меньше мощности при удержании, чем аналогичные модели

Ограничения применения

Контактор электромагнитный 3P 12А 1НО 220В/50Гц LC1E1210M5 не предназначен:

• Для работы при постоянных перегрузках выше 12 А
• Как самостоятельное средство защиты - всегда нужен автомат или предохранитель
• В условиях взрывоопасной среды - не имеет взрывозащиты
• На постоянном токе - катушка рассчитана только на 220 В переменного тока 50 Гц
• Для управления однофазными нагрузками свыше 12 А - возможен перегрев и выход из строя

Примеры использования

• Управление трёхфазным двигателем насоса в системе водоснабжения
• Включение/выключение конвейерной ленты на пищевом производстве
• Автоматическое включение группы тепловых обогревателей в цеху
• Работа в составе пускателя с тепловым реле и кнопочной станцией

Практические советы

• Выбирая контактор LC1E1210M5, убедитесь, что ток нагрузки не превышает 12 А даже при пуске - пусковые токи двигателей могут быть в 5–7 раз выше, поэтому используйте автомат с времятоковой характеристикой D
• Проверяйте наличие свободного места вокруг устройства - необходима вентиляция для отвода тепла
• Избегайте установки рядом с источниками сильных магнитных полей - это может вызвать ложное срабатывание
• Перед первым запуском проверьте правильность подключения катушки - неверное напряжение (например, 380 В вместо 220 В) приведёт к её быстрому выходу из строя
• При длительной эксплуатации периодически осматривайте контакты - окисление или подгорание требуют замены или очистки
