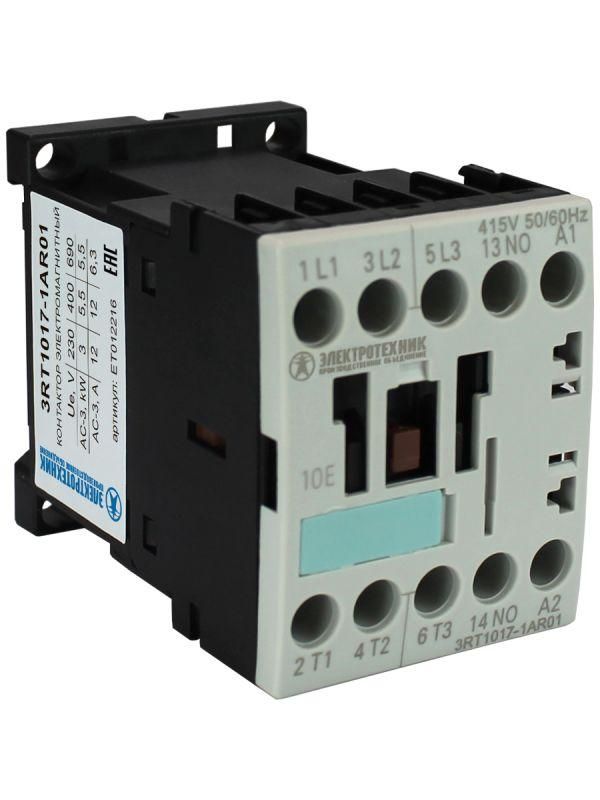

Контактор электромагнитный 3RT1017-1AR01, 3-пол., 12A, AC-3, 5,5кВт/400V, 1НO, 415V AC, 50/60Гц, типоразмер S00, винтовые клеммы, IP20 - ET012216 Электротехник

Контактор электромагнитный 3-полюсный 12А AC-3 5,5кВт/400V 1НО 415V AC 50/60Гц типоразмер S00 винтовые клеммы IP20 от Электротехник предназначен для частого включения и отключения электродвигателей и других нагрузок до 5,5 кВт в сетях переменного тока. Этот контактный аппарат обеспечивает надёжную коммутацию в промышленной автоматике и легко интегрируется в существующие системы.

Назначение и область применения

Контактор электромагнитный 3-полюсный 12А AC-3 используется для управления трёхфазными электродвигателями мощностью до 5,5 кВт при напряжении 400 В. Подходит для работы с нагревательными элементами, насосами, вентиляторами, конвейерами и системами освещения. Применяется в промышленном оборудовании, на железнодорожных объектах, в коммерческих зданиях и системах автономного электроснабжения.

Технические характеристики

• Число полюсов: 3
• Номинальный ток при AC-3: 12 А
• Мощность управления: 5,5 кВт / 400 В
• Напряжение катушки: 415 В переменного тока
• Частота: 50/60 Гц
• Типоразмер: S00
• Тип клемм: винтовые
• Степень защиты: IP20 (защита от прикосновений к токоведущим частям, но не от пыли и воды)
• Рабочий диапазон напряжения управления: 0,8–1,1 × U_н (332–457 В при 415 В)

Совместимость и монтаж

Контактор электромагнитный 3-полюсный 12А AC-3 5,5кВт/400V 1НО 415V AC 50/60Гц типоразмер S00 винтовые клеммы IP20 монтируется на DIN-рейку шириной 35 мм. Клеммы предназначены для подключения медных проводов сечением до 2,5 мм2. Для фиксации используйте стандартные защёлки. Убедитесь, что напряжение управления соответствует 415 В +-10%. Нельзя использовать этот контактор в цепях постоянного тока или при напряжении выше 457 В.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60947-4-1 и EN 60947-4-1. Конструкция исключает доступ к токоведущим частям при установленном корпусе (IP20). Обеспечена защита от случайного прикосновения к выводам. Не требует специальных мер безопасности при монтаже, кроме соблюдения правил электробезопасности.

Преимущества

• Высокая надёжность срабатывания даже при колебаниях напряжения управления в пределах 332–457 В
• Быстрое время включения и отключения - менее 100 мс
• Низкий уровень тепловыделения и потребления энергии катушкой
• Удобная система винтовых клемм - позволяет плотно закрепить провода без инструментов
• Поддерживается расширение функционала через дополнительные блок-контакты (например, для сигнализации состояния)

Ограничения применения

• Не предназначен для работы во взрывоопасных средах
• IP20 не обеспечивает защиту от пыли и влаги - нельзя применять в открытых помещениях или сырых условиях
• Не рассчитан на частые пуски более 1200 раз в час - возможен износ контактов
• Запрещено использование с нагрузками свыше 5,5 кВт или током выше 12 А
• Не совместим с управлением от постоянного тока

Примеры использования

• Управление трехфазным двигателем насоса в системе водоснабжения
• Включение группы нагревательных элементов в термокамере
• Автоматическое включение вентилятора в HVAC-системе
• Коммутирование светильников в торговой площади через PLC-контроллер
• Пуск конвейера на пищевом производстве

Практические советы

• Перед монтажом проверьте соответствие напряжения катушки (415 В) и напряжения сети управления
• При подключении проводов затягивайте винты равномерно - переусиливать нельзя, чтобы не повредить клеммы
• Для увеличения функциональности используйте дополнительные модульные блок-контакты (например, 1NO+1NC)
• Если требуется защита от пыли и брызг - выбирайте контактор с IP65 или установите его в герметичный шкаф
• При длительной работе в режиме частых включений контролируйте температуру корпуса - перегрев снижает срок службы
• Обязательно используйте внешний тепловой реле или защиту от перегрузки, так как сам контактор не имеет встроенной защиты
