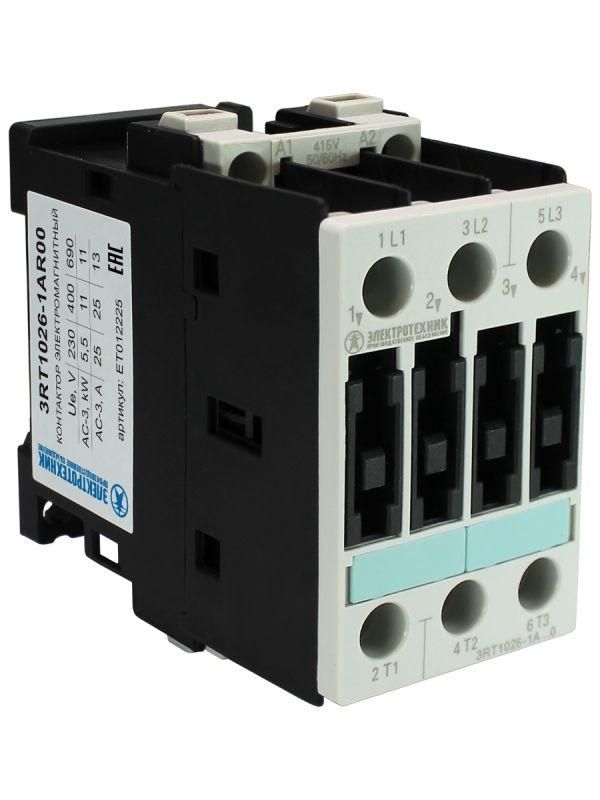

Контактор электромагнитный 3RT1026-1AR00, 3-пол., 25A, AC-3, 11кВт/400V, 415V AC, 50Гц, типоразмер S0, винтовые клеммы, IP20 - ET012225 Электротехник

Контактор электромагнитный 3-полюсный 25A AC-3 11кВт/400V 415V AC 50/60Гц типоразмер S0 винтовые клеммы IP20 от Электротехник предназначен для частого включения и отключения электрических цепей переменного тока, особенно в управлении электродвигателями и другим силовым оборудованием. Этот контактный аппарат обеспечивает надёжную работу в промышленной среде благодаря проверенной конструкции и защите IP20.

Назначение и область применения

Контактор электромагнитный 3-полюсный 25A используется для дистанционного управления мощными нагрузками: электродвигателями, нагревательными элементами, системами вентиляции, насосами и светильниками. Подходит для работы в промышленных цехах, на конвейерах, в системах автоматизации зданий и на железнодорожном транспорте. Применяется там, где требуется частое включение/выключение - до нескольких тысяч операций в час.

Технические характеристики

• Число полюсов: 3
• Номинальный ток: 25 А
• Категория применения: AC-3 (управление асинхронными двигателями)
• Мощность при 400–415 В: 11 кВт
• Рабочее напряжение сети: 50/60 Гц, переменный ток
• Типоразмер: S0 - компактная форма для плотной установки
• Тип клемм: винтовые, для проводов до 2,5 мм2
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям и крупным предметам, но не от пыли и воды
• Условия срабатывания: надёжно работает при колебаниях напряжения управления от 80% до 110% от номинала

Совместимость и монтаж

Контактор электромагнитный 3-полюсный 25A AC-3 типа S0 монтируется на DIN-рейку шириной 35 мм. Клеммы рассчитаны на медные провода сечением до 2,5 мм2 - не используйте более толстые провода без предварительной подготовки. Для подключения катушки управления необходимо соблюдать полярность: L1/N1 - вход, L2/N2 - выход. Установка возможна в любом положении, но рекомендуется избегать вертикального расположения снизу вверх, чтобы исключить попадание металлической стружки внутрь. Монтаж выполняется без инструментов - фиксация происходит щелчком на рейке.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60947-4-1 и EN 60947-4-1. Защита IP20 гарантирует, что пользователь не сможет случайно задеть токоведущие части, однако корпус не герметичен - не применять во влажных, пыльных или взрывоопасных зонах. Наличие механической блокировки между главными и вспомогательными контактами исключает самопроизвольное включение при аварийных ситуациях.

Преимущества

• Высокая надёжность срабатывания даже при скачках напряжения управления
• Низкий уровень тепловыделения - снижает риск перегрева шкафа
• Быстрое время включения и отключения - менее 20 миллисекунд
• Простота замены: можно вынуть и вставить новую единицу без демонтажа проводов
• Поддержка расширения через дополнительные блок-контакты (например, для сигнализации состояния)

Ограничения применения

• Не предназначена для постоянного тока - только переменный ток 50/60 Гц
• Защита IP20 не допускает использование в условиях повышенной влажности, пыли, брызг или агрессивной среды
• Не подходит для управления светодиодными нагрузками с высокими импульсными токами - требуются специальные контакторы
• Максимальный ток 25 A - нельзя использовать для нагрузок выше 11 кВт при 400–415 В
• Не имеет встроенной тепловой защиты - обязательно использовать внешний тепловое реле при защите двигателей

Примеры использования

• Управление асинхронным двигателем насоса в системе водоснабжения
• Переключение режимов работы вентиляционной установки
• Автоматическое включение нагревательных элементов в сушильной камере
• Контроль запуска конвейерной ленты на производстве
• Удалённое управление группой светильников в административном здании

Практические советы

• При подключении проводов к винтовым клеммам затягивайте их равномерно - переусиливать нельзя, иначе повредится пластиковая часть
• Обязательно используйте внешнее тепловое реле (например, 3UA5) при управлении двигателями - этот контактор не защищает от перегрузки
• Для контроля состояния (включен/выключен) установите дополнительный блок-контакт - он совместим со всеми моделями серии S0
• Проверьте соответствие напряжения катушки (обычно 24 В, 110 В, 230 В AC) перед установкой - указано на этикетке устройства
• Заменяйте контактор при появлении следов оплавления на клеммах или при увеличенном уровне шума при срабатывании
