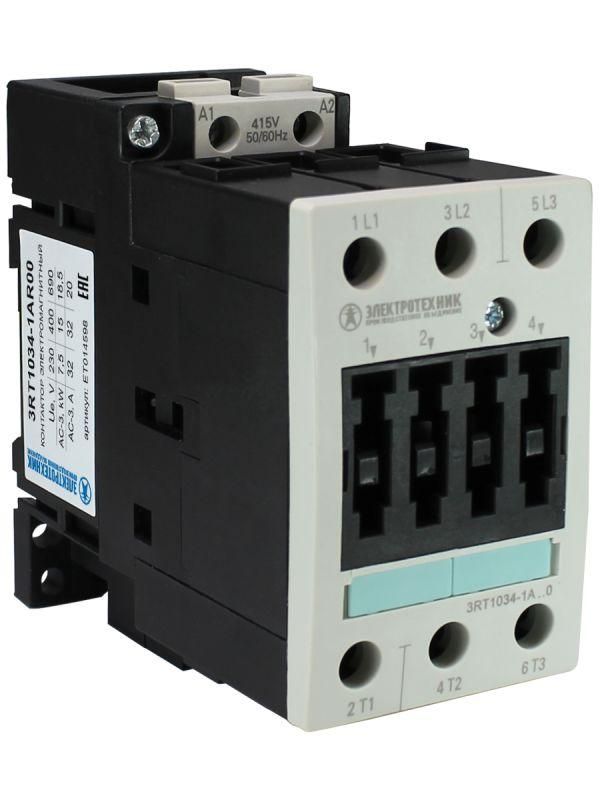

Контактор электромагнитный 3RT1034-1AR00, 3-пол., 32A, AC-3, 15кВт/400V, 415V AC, 50Гц, типоразмер S2, винтовые клеммы, IP20 - ET014598 Электротехник

Контактор электромагнитный 3-полюсный 32А AC-3 15кВт/400V 415V AC 50/60Гц типоразмер S2 винтовые клеммы IP20 от Электротехник предназначен для частого включения и отключения электрических цепей переменного тока, особенно в управлении двигателями и нагрузками до 15 кВт. Артикул et014598 соответствует типоразмеру S2 и подходит для промышленной автоматизации.

Назначение и область применения

Контактор электромагнитный 3-полюсный 32А используется для дистанционного управления мощными нагрузками: электродвигателями, нагревательными элементами, системами вентиляции, светильниками и другим оборудованием. Подходит для работы в промышленных цехах, на конвейерах, в насосных станциях, на железнодорожном транспорте и в коммерческих зданиях. Часто применяется в паре с термореле или пускателями для защиты двигателей.

Технические характеристики

• Число полюсов: 3
• Номинальный ток: 32 А при AC-3 (для управления асинхронными двигателями)
• Мощность коммутируемой нагрузки: 15 кВт при 400–415 В
• Рабочее напряжение: переменный ток 50/60 Гц
• Типоразмер: S2 - компактная форма для плотной установки в распределительных щитах
• Тип клемм: винтовые - позволяют надёжно закрепить провода сечением до 10 мм2
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и воды
• Напряжение управления: совместим с 0,8–1,1 от номинала (например, 24 В, 110 В, 230 В - указывается дополнительно при заказе)

Совместимость и монтаж

Контактор электромагнитный 3-полюсный 32А типа S2 монтируется на DIN-рейку шириной 35 мм. Клеммы доступны с обоих сторон - удобно для подвода проводов сверху или снизу. Для подключения катушки управления необходимо выбрать подходящее напряжение (не указано в названии - уточняйте при заказе). Максимальное сечение проводов для силовых клемм - 10 мм2, для управляющих - до 2,5 мм2. Установка возможна в вертикальном положении +-20°. Нельзя монтировать в местах с постоянным ударом, вибрацией выше 1g или температурой ниже –25C / выше +60C.

Безопасность и стандарты

Изделие соответствует международным нормам IEC 60947-4-1. Конструкция исключает случайное прикосновение к токоведущим частям благодаря корпусу с классом защиты IP20. Отключение происходит без дугового замыкания при правильной нагрузке. Применяется в системах, где требуется повышенная надёжность срабатывания при колебаниях напряжения управления.

Преимущества

• Высокая механическая износостойкость - рассчитан на десятки тысяч циклов включения/отключения
• Низкий уровень тепловыделения - снижает нагрузку на теплоотвод в шкафу
• Быстрое срабатывание - время включения и отключения менее 20 мс
• Поддерживает стабильную работу при просадках и перепадах напряжения управления в пределах 80–110%
• Возможно подключение дополнительных блок-контактов (нормально открытых или закрытых) для сигнализации состояния

Ограничения применения

• Не предназначена для работы в условиях повышенной запылённости, сырости или на улице - IP20 не обеспечивает защиту от пыли и брызг
• Не подходит для коммутации постоянного тока - только переменный ток 50/60 Гц
• Запрещено использовать при токе выше 32 А или мощности более 15 кВт - риск оплавления контактов
• Не рекомендуется для частого пуска двигателей с высоким моментом (например, дробилок) без дополнительной защиты
• Управление требует внешнего источника питания - сам контакт не генерирует сигнал

Примеры использования

• Управление асинхронным двигателем 11 кВт на конвейере в пищевой промышленности
• Переключение группы нагревательных элементов в сушильной камере
• Автоматическое включение вытяжной вентиляции по сигналу от датчика CO₂
• Контроль освещения в крупном торговом зале через PLC
• Пуск насоса в системе водоснабжения с использованием реле времени

Практические советы

• Обязательно проверьте напряжение управления катушки перед установкой - оно не указано в названии и влияет на работоспособность
• При монтаже затягивайте винты клемм равномерно - переусиливать нельзя, чтобы не повредить пластик
• Для длительной службы используйте дополнительные блок-контакты для контроля состояния в системе автоматизации
• Если нагрузка часто перегружается - сочетайте этот контактор с тепловым реле или электронным защитным устройством
• При замене старого контактора - сравните типоразмер S2 с оригиналом; другие размеры (S0, S3) не взаимозаменяемы
