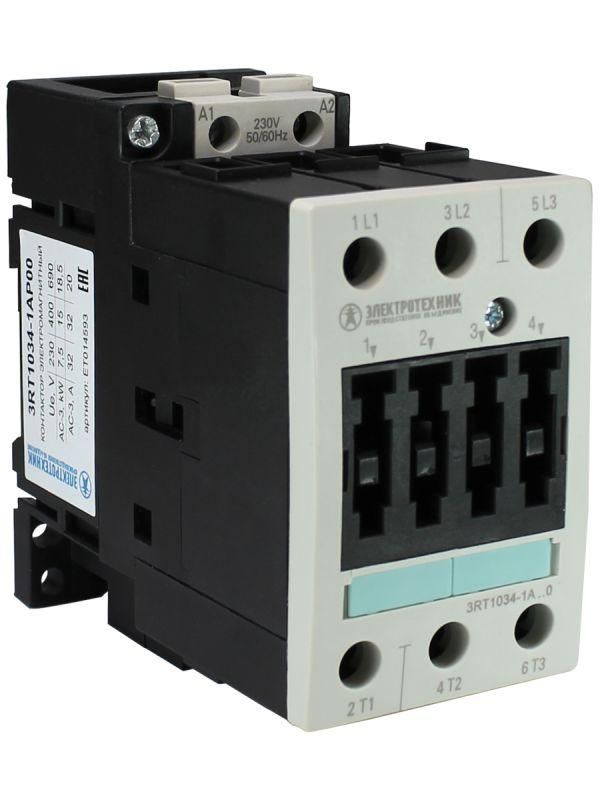

Контактор электромагнитный 3RT1034-1AP00 3п 32A кат. 230В AC 50Гц IP20 AC-3 15кВт 400В типоразмер S2 винтов. клеммы Электротехник ET014593

Контактор электромагнитный 3-полюсный 32A AC-3 15кВт/400V 230V AC 50/60Гц типоразмер S2 винтовые клеммы IP20 от Электротехник предназначен для частого включения и отключения электрических нагрузок, таких как двигатели, нагреватели и системы вентиляции. Этот контактный аппарат обеспечивает надёжную коммутацию в промышленной автоматике и легко интегрируется в существующие цепи управления.

Назначение и область применения

Контактор электромагнитный 3-полюсный 32A AC-3 используется для удалённого управления трёхфазными электродвигателями мощностью до 15 кВт при напряжении 400 В. Подходит для работы с нагревательными элементами, насосами, компрессорами, вентиляторами и светильниками. Применяется на станках, конвейерах, системах водоснабжения, в промышленных щитах и на объектах ЖКХ. Номинальное напряжение катушки - 230 В переменного тока, что позволяет использовать его совместно со стандартными кнопочными постами и реле контроля.

Технические характеристики

• Число полюсов: 3
• Номинальный ток (AC-3): 32 А
• Мощность управления: 15 кВт при 400 В
• Напряжение катушки: 230 В AC
• Частота: 50/60 Гц
• Типоразмер: S2
• Тип клемм: винтовые
• Степень защиты: IP20 (защита от прикосновений к токоведущим частям, но не от пыли и воды)
• Время срабатывания: менее 20 мс (быстрое включение и отключение)
• Рабочий диапазон напряжения управления: 0,8–1,1 × U_ном (184–253 В)

Совместимость и монтаж

Контактор электромагнитный 3-полюсный 32A AC-3 15кВт/400V 230V AC 50/60Гц типоразмер S2 винтовые клеммы IP20 монтируется на DIN-рейку шириной 35 мм. Клеммы для силовых проводов и катушки выполнены винтового типа - позволяют фиксировать медные жилы сечением до 10 мм2. Для подключения управления используйте двухпроводную линию: L и N. Убедитесь, что сечение провода соответствует токовой нагрузке - для 32 А рекомендуется минимум 4 мм2. Монтаж выполняйте в закрытых распределительных шкафах, так как степень защиты IP20 не защищает от внешней среды.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60947-4-1 и EN 60947-4-1. Конструкция исключает случайное прикосновение к токоведущим частям благодаря изолированным клеммам и корпусу. Отсутствие открытых контактов снижает риск поражения током при работе с щитом. Обеспечена механическая блокировка - невозможна одновременная активация нескольких положений.

Преимущества

• Высокая надёжность срабатывания даже при колебаниях напряжения управления +-10%
• Низкий уровень тепловыделения - не требует принудительного охлаждения
• Удобная система винтовых клемм - не нуждается в специальных инструментах для подключения
• Поддержка дополнительных модулей: можно установить вспомогательные контакты (NO/NC) для сигнализации состояния
• Срок службы более 1 млн операций в режиме AC-3

Ограничения применения

• Не предназначается для работы во влажных, запылённых или взрывоопасных зонах - IP20 недостаточно для таких условий
• Запрещено применение в цепях постоянного тока - только переменный ток 50/60 Гц
• Не подходит для частотного регулирования двигателей - требуется использование частотных преобразователей
• Не рассчитан на работу с токами выше 32 А - превышение вызывает перегрев и выход из строя

Примеры использования

• Управление трехфазным асинхронным двигателем насоса в системе водоснабжения
• Включение группы нагревательных элементов в термокамере
• Автоматическое включение вытяжной вентиляции по сигналу от датчика CO₂
• Коммутирование осветительных групп в административном здании через PLC

Практические советы

• Перед монтажом проверьте соответствие напряжения катушки (230 В AC) - неверное питание приведёт к отказу срабатывания
• Используйте предохранители или автоматические выключатели перед контактором - он не имеет встроенной защиты от перегрузки
• При подключении силовых проводов затягивайте винты равномерно, чтобы избежать повреждения клемм
• Для увеличения функционала добавьте блок-контакты (например, 22-23 NO) - они позволят передавать сигнал о состоянии контактора в систему управления
• Проверяйте температуру корпуса после первых часов работы - при нормальной работе она должна быть чуть выше окружающей
