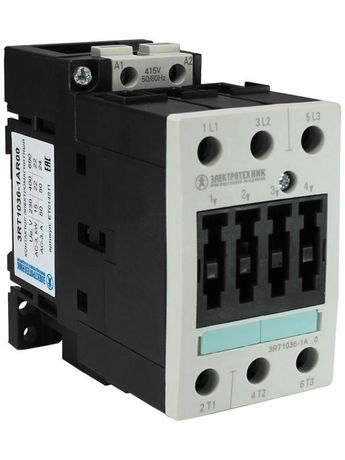

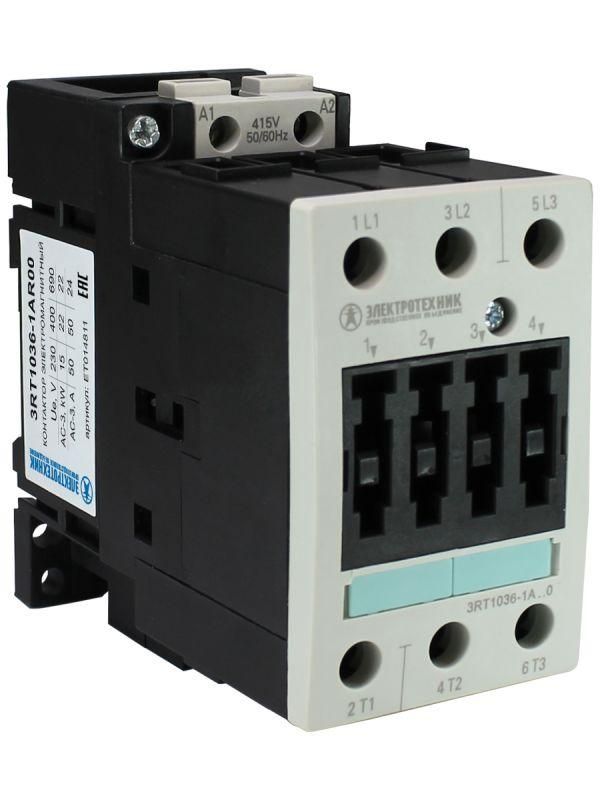

Контактор электромагнитный 3RT1036-1AR00, 3-пол., 50A, AC-3, 22кВт/400V, 415V AC, 50Гц, типоразмер S2, винтовые клеммы, IP20 - ET014811 Электротехник

Контактор электромагнитный 3-полюсный 50A AC-3 22кВт/400V 415V AC 50/60Гц типоразмер S2 винтовые клеммы IP20 от Электротехник предназначен для частого включения и отключения нагрузок до 22 кВт, таких как электродвигатели, нагреватели и системы вентиляции. Артикул et014811 соответствует типоразмеру S2 и обеспечивает надёжную работу в промышленной автоматике.

Назначение и область применения

Контактор электромагнитный 3-полюсный 50A используется для удалённого управления мощными электрическими нагрузками. Подходит для запуска и остановки трёхфазных двигателей, нагревательных элементов, светильников, насосов и вентиляторов. Часто применяется на производстве, в цехах, на транспорте и в коммерческих зданиях. Модель et014811 рассчитана на длительную эксплуатацию в условиях постоянных циклов включения-выключения.

Технические характеристики

• Число полюсов: 3
• Номинальный ток: 50 А
• Категория применения: AC-3 (управление асинхронными двигателями)
• Мощность при 400 В: 22 кВт
• Рабочее напряжение: 415 В переменного тока
• Частота: 50 / 60 Гц
• Типоразмер: S2
• Тип клемм: винтовые
• Степень защиты: IP20 (защита от прикосновений к токоведущим частям, но не от пыли и воды)
• Управляющее напряжение: не указано - требуется внешний источник питания (например, 24 В, 110 В, 230 В AC/DC)

Совместимость и монтаж

Контактор et014811 монтируется на DIN-рейку шириной 35 мм. Клеммы предназначены для подключения медных проводов сечением до 25 мм2. Для работы необходим внешний сигнал управления - катушка контактора не имеет встроенного источника питания. Убедитесь, что напряжение управления совпадает с требуемым значением (обычно указывается на этикетке катушки). При монтаже соблюдайте минимальные зазоры между контактным аппаратом и другими устройствами - рекомендовано не менее 10 мм с боков и сверху для теплоотвода.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60947-4-1 и EN 60947-4-1. Защита IP20 предотвращает случайное прикосновение к токоведущим частям, но не защищает от попадания пыли или влаги - не используйте в сырых или пыльных помещениях без дополнительной защиты корпуса. Конструкция исключает самопроизвольное включение при отключении управления.

Преимущества

• Высокая механическая износостойкость - способен выдерживать десятки тысяч циклов включения/отключения.
• Быстрое срабатывание: время включения и отключения - менее 20 миллисекунд.
• Низкий уровень тепловыделения при работе - снижает риск перегрева соседних компонентов.
• Поддерживает стабильную работу при колебаниях напряжения управления +-20% от номинала (0,8–1,1 Uc).
• Легко расширяемый: можно установить дополнительные вспомогательные контакты (блок-контакты) для сигнализации состояния.

Ограничения применения

• Не предназначен для работы в средах с повышенной влажностью, пылью или химическими испарениями - степень защиты IP20 недостаточна.
• Не подходит для управления однофазными нагрузками выше 50 А или для постоянной работы при токе выше номинального значения.
• Требует внешнего источника управления - не работает автономно.
• Не допускается использование в качестве замены автоматического выключателя - не обеспечивает защиту от перегрузки или короткого замыкания.

Примеры использования

• Управление трехфазным двигателем насоса в системе водоснабжения.
• Включение/выключение печи или термоблока на производственной линии.
• Автоматическое управление вентиляцией в офисном помещении через PLC.
• Переключение режимов работы конвейера на заводе.

Практические советы

• Выбирайте напряжение управления (Uc) в зависимости от вашей системы автоматизации - чаще всего 24 В DC или 230 В AC.
• Проверьте соответствие сечения провода и момента затяжки винтов клемм - слабый контакт вызывает перегрев.
• Если планируете использовать дополнительные контакты - закажите их заранее; они устанавливаются на переднюю панель контактора.
• Не устанавливайте рядом с источниками сильных помех (частотные преобразователи, сварочные аппараты) без экранирования.
• Регулярно проверяйте состояние клемм и наличие следов оплавления - особенно после длительной работы на пределе нагрузки.
