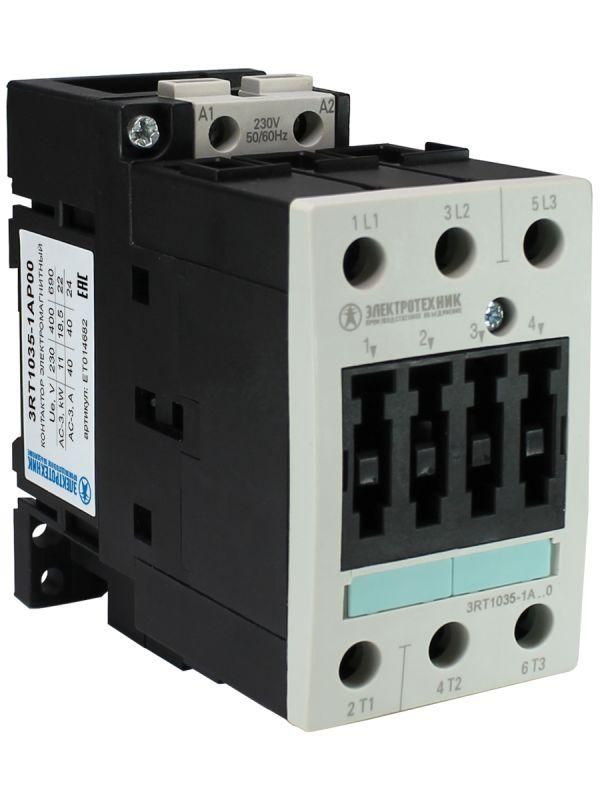

Контактор электромагнитный 3RT1035-1AP00 3п 40A кат. 230В AC 50Гц IP20 AC-3 18.5кВт 400В типоразмер S2 винтов. клеммы Электротехник ET014682

Контактор электромагнитный 3-полюсный 40A AC-3 18,5кВт/400V 230V AC 50/60Гц типоразмер S2 винтовые клеммы IP20 от Электротехник предназначен для частого включения и отключения нагрузок до 18,5 кВт, таких как электродвигатели, нагреватели и системы вентиляции. Артикул et014682 соответствует типоразмеру S2 и обеспечивает надёжную работу в промышленной автоматике.

Назначение и область применения

Контактор электромагнитный 3-полюсный используется для удалённого управления мощными электрическими нагрузками. Подходит для запуска и остановки трёхфазных двигателей, управляемой подачи электроэнергии на нагревательные элементы, световые и вентиляционные системы. Применяется в цепях переменного тока с рабочим напряжением до 400 В. Часто встречается в пультах управления станков, конвейерах, насосных станциях и распределительных щитах.

Технические характеристики

• Число полюсов: 3
• Номинальный ток: 40 А (AC-3)
• Мощность двигателя: до 18,5 кВт при 400 В
• Напряжение катушки: 230 В AC
• Частота: 50 / 60 Гц
• Типоразмер: S2
• Тип клемм: винтовые
• Степень защиты: IP20 (защита от прикосновений к токоведущим частям, но не от пыли и воды)
• Рабочий диапазон напряжения управления: 0,8–1,1 × U_n (184–253 В)

Совместимость и монтаж

Контактор et014682 монтируется на DIN-рейку шириной 35 мм, совместим со всеми стандартными рейками в щитах. Клеммы предназначены для зажима проводов сечением до 16 мм2. Для подключения питания используйте медные однопроволочные или многожильные провода с наконечниками. Убедитесь, что напряжение на катушке точно соответствует 230 В AC - применение другого значения может повредить контактную группу. Монтаж выполняйте при выключенном питании. После установки проверьте плотность затяжки винтов - недостаточно затянутый контакт вызывает перегрев.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60947-4-1 и EN 60947-4-1. Защита IP20 предотвращает случайное прикосновение к токоведущим деталям, но не защищает от попадания пыли или влаги - не устанавливайте в сырых или пыльных помещениях без корпуса. Конструкция исключает самопроизвольное включение при потере напряжения - после восстановления питания требуется повторная активация.

Преимущества

• Высокая механическая износостойкость - рассчитан на десятки тысяч операций включения/выключения
• Устойчив к колебаниям напряжения управления в диапазоне 184–253 В
• Низкий уровень тепловыделения благодаря оптимизированному сердечнику
• Легко заменяем: типоразмер S2 позволяет менять контактор без переделки монтажа
• Поддерживается расширение функционала через дополнительные блок-контакты (например, для сигнализации состояния)

Ограничения применения

• Не для постоянного тока - работает только с переменным током 50/60 Гц
• IP20 не допускает использование вне закрытых шкафов - нельзя устанавливать на открытых площадках или в условиях повышенной влажности
• Запрещено использовать для защиты от перегрузок - необходимо дополнительно устанавливать тепловое реле или автоматический выключатель
• Не рекомендован для частого пуска более 120 раз в час - возможен перегрев катушки

Примеры использования

• Управление трехфазным асинхронным двигателем 18,5 кВт на конвейерной линии
• Переключение группы нагревателей в термокамере
• Автоматическое включение вентиляторов в HVAC-системе
• Цифровое управление освещением в торговой зоне через PLC

Практические советы

• Выбирая аналогичный контактор, всегда сверяйтесь с типоразмером S2 - он влияет на габариты и расположение клемм
• При использовании с частотным преобразователем убедитесь, что выходной сигнал не содержит значительных гармонических искажений - они снижают срок службы контактов
• Для увеличения надёжности в условиях частых включений добавьте блок-контакты для контроля положения
• Проверяйте состояние контактов каждые 6 месяцев - окисление или подгорание требуют замены даже при сохранении работоспособности
• Артикул et014682 имеет фиксированный класс исполнения - не путайте с модификациями на другие напряжения катушки (например, 110 В или 24 В DC)
