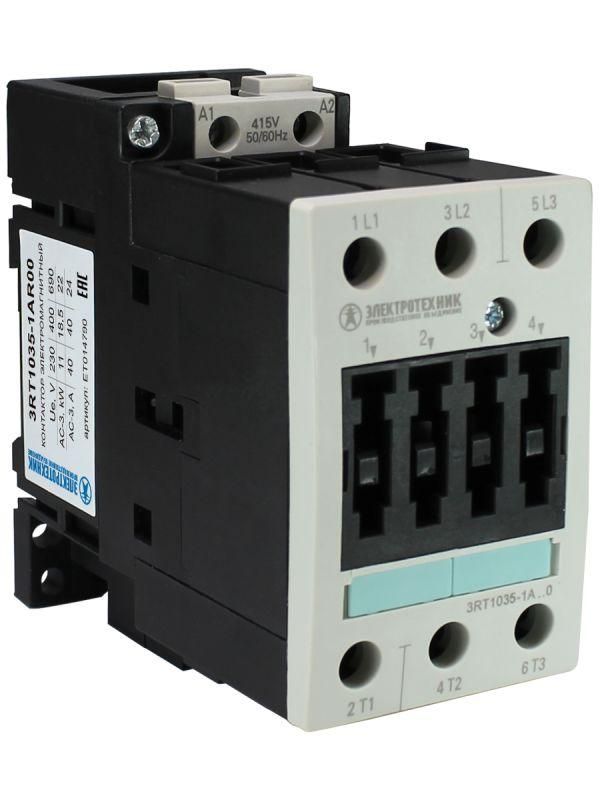

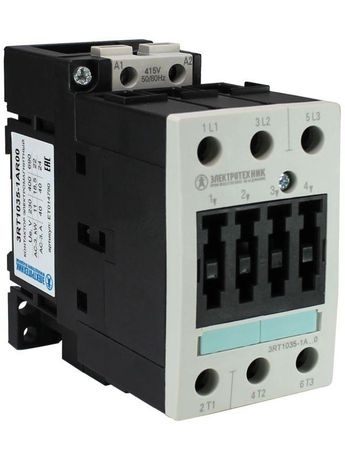

Контактор электромагнитный 3RT1035-1AR00, 3-пол., 40A, AC-3, 18,5кВт/400V, 415V AC, 50Гц, типоразмер S2, винтовые клеммы, IP20 - ET014790 Электротехник

Контактор электромагнитный 3-полюсный 40A AC-3 18,5кВт/400V 415V AC 50/60Гц типоразмер S2 винтовые клеммы IP20 от Электротехник предназначен для частого включения и отключения электродвигателей и других нагрузок в промышленных и коммерческих системах. Этот контактный аппарат обеспечивает надёжную коммутацию тока до 40 А при рабочих напряжениях 400–415 В переменного тока.

Назначение и область применения

Контактор электромагнитный 3-полюсный 40A AC-3 используется для управления трёхфазными электродвигателями мощностью до 18,5 кВт, а также для контроля нагревательных элементов, систем вентиляции, насосов и светильников. Применяется в промышленном оборудовании, на конвейерах, в системах автоматизации зданий и на железнодорожной инфраструктуре. Подходит для циклических режимов работы благодаря классу коммутационной износостойкости AC-3.

Технические характеристики

• Число полюсов: 3
• Номинальный ток: 40 A (AC-3)
• Мощность двигателя: до 18,5 кВт при 400–415 В
• Напряжение сети: 400–415 В, 50/60 Гц
• Типоразмер: S2
• Тип клемм: винтовые
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям и от предметов более 12 мм, но не защищён от воды и пыли
• Рабочий диапазон напряжения управления: 0,8–1,1 × U_н
• Время срабатывания: менее 0,1 секунды

Совместимость и монтаж

Контактор электромагнитный 3-полюсный 40A AC-3 18,5кВт/400V 415V AC 50/60Гц типоразмер S2 винтовые клеммы IP20 монтируется на DIN-рейку шириной 35 мм. Клеммы предназначены для подключения медных проводов сечением до 16 мм2. Для фиксации используйте стандартные крепления типа S2. Убедитесь, что сечение провода соответствует требованиям - слишком тонкий провод может вызвать перегрев, слишком толстый - затруднить зажим. Напряжение катушки управления указывается дополнительно; в данном случае требуется проверка спецификации на конкретный вариант исполнения.

Безопасность и стандарты

Изделие соответствует международным нормам IEC 60947-4-1 и EN 60947-4-1. Конструкция исключает доступ к токоведущим частям при установленном корпусе (IP20). Отключение происходит без дугового замыкания при соблюдении условий эксплуатации. Обеспечена механическая блокировка при случайном одновременном включении нескольких контакторов - при использовании с блокировочными модулями.

Преимущества

• Высокая надёжность срабатывания даже при колебаниях напряжения управления +-20%
• Низкое энергопотребление катушки - снижает нагрузку на источник питания
• Уменьшенное тепловыделение - позволяет использовать в плотных распределительных щитах
• Поддержка установки дополнительных блок-контактов (нормально открытых/закрытых) для сигнализации состояния
• Простота замены - совместим со стандартными креплениями S2

Ограничения применения

• Не предназначен для работы во влажных средах, на улице или в помещениях с повышенной запылённостью - степень защиты IP20 не обеспечивает защиту от жидкостей и пыли
• Не рекомендован для частого включения/отключения свыше 1200 циклов в час - возможен преждевременный износ контактов
• Только для переменного тока - не работает с постоянным током
• Не имеет встроенной тепловой защиты - требует внешнего теплового реле при управлении двигателями

Примеры использования

• Управление трехфазным двигателем насоса в системе водоснабжения
• Переключение группы нагревательных элементов в термокамере
• Автоматическое включение вытяжной вентиляции по сигналу датчика CO₂
• Коммутирование осветительных цепей в торговых залах через PLC

Практические советы

• Проверьте соответствие напряжения катушки управления (например, 24 В DC / 230 В AC) перед установкой - этот параметр не указан в названии, но влияет на работоспособность
• При монтаже в щите оставьте минимум 10 мм свободного пространства вокруг контактора для теплоотвода
• Затягивайте винты клемм усилием 0,5–0,7 Нм - переусилие повредит пластик, недотяга - вызовет нагрев и окисление
• Для увеличения функциональности используйте дополнительные блок-контакты (например, 2NO+2NC) - они легко крепятся на лицевую сторону
• Обязательно подключите тепловое реле при управлении двигателями - сам контактный аппарат не защищает от перегрузки
