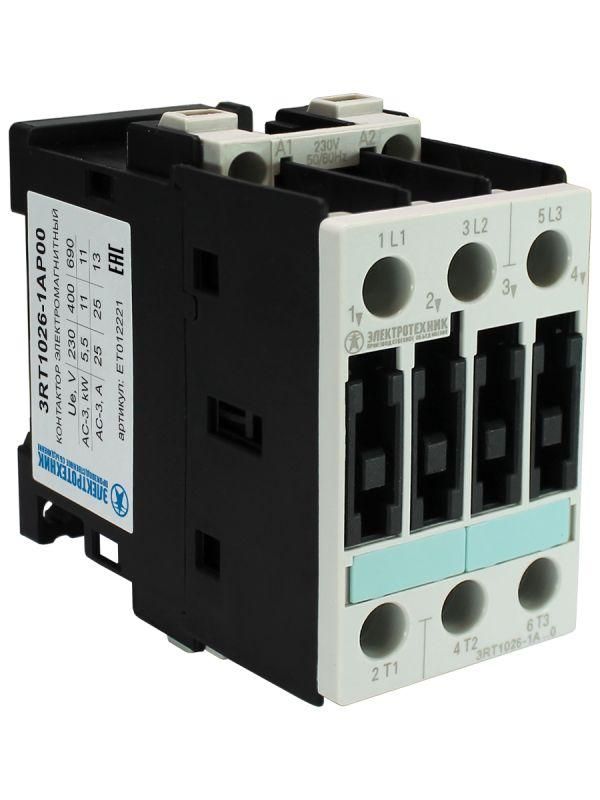

Контактор электромагнитный 3RT1026-1AP00 3п 25A кат. 230В AC 50Гц IP20 11кВт AC-3 400В типоразмер S0 винтов. клеммы Электротехник ET012221

Контактор электромагнитный 3-полюсный 25A AC-3 11кВт/400V 230V AC 50/60Гц типоразмер S0 винтовые клеммы IP20 от Электротехник предназначен для частого включения и отключения электрических цепей переменного тока, особенно в управлении двигателями и нагрузками до 11 кВт. Этот контактный аппарат обеспечивает надёжную работу в промышленной автоматике и системах распределения электроэнергии.

Назначение и область применения

Контактор электромагнитный 3-полюсный 25A используется для дистанционного управления мощными нагрузками: электродвигателями, нагревательными элементами, вентиляцией, светильниками и другим оборудованием. Подходит для работы в цепях переменного тока с напряжением до 400 В. Применяется на станках, конвейерах, насосных станциях, системах отопления и в других промышленных и коммерческих объектах.

Технические характеристики

• Число полюсов: 3
• Номинальный ток: 25 А
• Категория применения: AC-3 (для управления асинхронными двигателями)
• Мощность при 400 В: 11 кВт
• Напряжение катушки: 230 В переменного тока
• Частота: 50/60 Гц
• Типоразмер: S0
• Тип клемм: винтовые
• Степень защиты: IP20 (защита от прикосновений к токоведущим частям и от предметов более 12 мм)

Совместимость и монтаж

Контактор электромагнитный 3-полюсный 25A имеет стандартный типоразмер S0 и монтируется на DIN-рейку шириной 35 мм. Клеммы предназначены для зажима проводов сечением до 4–6 мм2 (зависит от материала провода). Для подключения питания и нагрузки используйте медные однопроволочные или многожильные провода с наконечниками. Убедитесь, что напряжение управления соответствует 230 В AC - при неверном значении контактор не будет работать. Напряжение управления допускает колебания от 80% до 110% от номинала (184–253 В), что повышает устойчивость к перепадам сети.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для оборудования класса IP20 - защищено от случайного прикосновения к токоведущим частям и от крупных внешних предметов. Конструкция исключает доступ к живым частям при установленном корпусе. Отсутствие открытых контактов снижает риск поражения током при правильной установке. Сертификация соответствует международным нормам IEC 60947-4-1.

Преимущества

• Высокая надёжность срабатывания даже при колебаниях напряжения управления +-20%
• Быстрое включение и отключение - время реакции менее 20 миллисекунд
• Низкий уровень тепловыделения и потребляемой мощности катушкой
• Удобная винтовая система клемм - позволяет легко заменить провода без специнструментов
• Поддержка установки дополнительных блок-контактов (например, для сигнализации состояния)

Ограничения применения

• Не предназначен для постоянного тока - работает только с переменным током 50/60 Гц
• Защита IP20 не предохраняет от пыли и влаги - нельзя использовать во влажных, запылённых или наружных условиях без дополнительной защиты
• Не рассчитан на частые пуски свыше 1200 раз в час - при этом возможен износ контактов
• Только для нагрузок типа AC-3; применение для тяжёлых режимов (AC-4) требует переоценки

Примеры использования

• Управление трёхфазным двигателем насоса в системе водоснабжения
• Включение группы нагревательных элементов в термокамере
• Автоматическое включение вытяжной вентиляции по сигналу от датчика
• Работа в пультах управления на производстве с использованием кнопочных постов

Практические советы

• Перед монтажом проверьте соответствие напряжения катушки (230 В AC) - использование другой величины приведёт к выходу из строя
• Затягивайте винты клемм равномерно, без перекоса - слабый контакт вызывает перегрев
• Для длительной службы рекомендуется периодически проверять состояние контактов и чистоту клемм
• Если требуется индикация состояния, установите дополнительный блок-контакт - он совместим со всеми моделями этого типоразмера
• Не устанавливайте рядом с источниками сильного тепла - температура окружающей среды должна быть в пределах –25…+60 C
