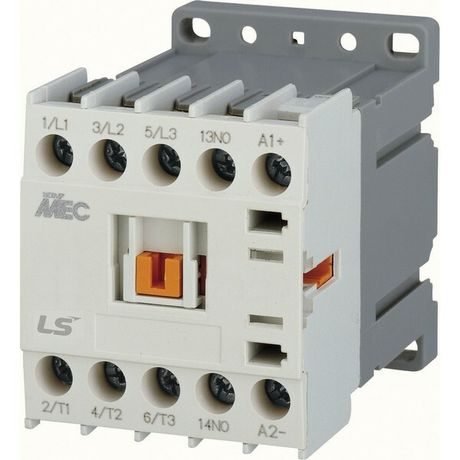

Контактор 4п GMD-16M/4 7.5кВт 16А 24В DC 3Вт 2a2b LS Electric 1270042700 LSIS

Контактор GMD-16M/4 7.5кВт 16А 4P DC24V 3W 2a2b - это миниатюрный электромагнитный аппарат для коммутации силовых цепей постоянного тока, предназначенный для частых включений и отключений оборудования. Бренд LS Electric предлагает эту модель как надежное решение для автоматизации промышленных систем, где важна компактность и низкое энергопотребление катушки управления.

Назначение и область применения

Контактор GMD-16M/4 используется для удаленного включения и выключения нагрузки до 7,5 кВт при напряжении до 440 В переменного тока. Подходит для управления двигателями, насосами, нагревателями, конвейерами и другим оборудованием, требующим частых циклов работы. Применяется в системах автоматизации, станках, линиях производства, где требуется управление через слабые управляющие сигналы постоянного тока.

Технические характеристики

• Номинальный ток: 16 А (по классу AC-3 при 380–440 В)
• Число полюсов: 4 (все главные контакты - нормально замкнутые, 4НО)
• Напряжение катушки управления: постоянный ток 24 В (DC24V)
• Потребляемая мощность катушки: 3 Вт (стандартное исполнение)
• Количество вспомогательных контактов: 2NO + 2NC (2a2b - два нормально открытых и два нормально закрытых)
• Электрическая износостойкость: рассчитана на многократные операции включения/выключения

Совместимость и монтаж

Контактор GMD-16M/4 монтируется на DIN-рейку 35 мм, что обеспечивает быстрый и стандартизированный монтаж в распределительных щитах. Управление осуществляется через катушку 24 В постоянного тока - подключение проводов к клеммам A1 и A2. Главные контакты (4P) рассчитаны на подключение трехфазной нагрузки и нулевого провода. Вспомогательные контакты 2a2b используются для сигнализации состояния, блокировки или формирования цепей самоблокировки. Для правильной установки проверьте соответствие посадочного места на рейке и плотность фиксации контактора.

Безопасность и стандарты

Контактор соответствует международным требованиям к устройствам коммутации, включая IEC 60947-4-1. Конструкция защищена от случайного прикосновения к токоведущим частям. Работает в температурном диапазоне от -25C до +60C. Не предназначен для взрывоопасных сред. Отдельно следует отметить, что реле защиты GT-12M не входит в комплект и устанавливается дополнительно при необходимости защиты от перегрузки.

Преимущества

• Низкое энергопотребление катушки (3 Вт) снижает нагрузку на источник питания и позволяет использовать маломощные контроллеры
• Компактные габариты экономят место в шкафах управления
• Универсальные вспомогательные контакты 2a2b обеспечивают гибкую реализацию схем управления
• Стандартная совместимость с DIN-рейкой ускоряет сборку и обслуживание

Ограничения применения

• Не применяется в сетях с переменным током более 440 В - максимальное рабочее напряжение ограничено
• Катушка работает только от постоянного тока 24 В; использование переменного тока повредит устройство
• Не имеет встроенной тепловой защиты - необходимо применять внешнее реле GT-12M при работе с двигателями
• Имеет ограниченную механическую долговечность по сравнению с промышленными моделями большего класса - не рекомендован для сверхчастых циклов (>1000 вкл./ч длительно)

Примеры использования

• Управление трёхфазным двигателем 7,5 кВт в системе конвейера
• Переключение режимов работы станка через PLC с выходом 24 В постоянного тока
• Автоматическое отключение нагревательного элемента при срабатывании датчика температуры
• Реализация схемы “пуск-стоп” с использованием одного NO-контакта для самоблокировки и NC-контакта для аварийного отключения

Практические советы

• Проверяйте полярность при подключении катушки - неверное соединение A1/A2 не повредит устройство, но не вызовет срабатывание
• При использовании в условиях высокой вибрации используйте дополнительные крепления или виброизоляцию
• Для продления срока службы избегайте частых включений при наличии значительной индуктивной нагрузки - лучше применить RC-цепочку или варистор на контактах
• При проектировании схемы учтите, что все четыре главных контакта - нормально замкнутые (4НО); если нужна нормально разомкнутая логика - выбирайте другую версию контактора
• GMD-16M/4 - одна из самых популярных моделей в серии GMD-M; при замене убедитесь, что новый экземпляр имеет те же параметры: 16A, 4P, DC24V, 3W, 2a2b
