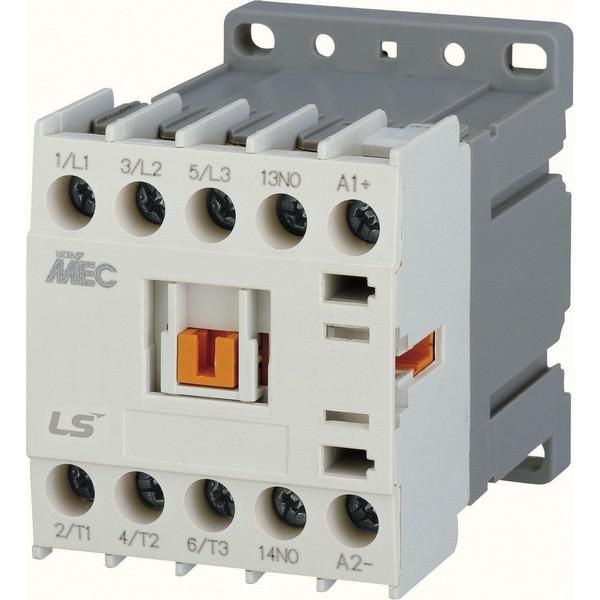

Контактор GMD-9M 3п 9А кат. 24В DC 4кВт 3W 1a LS Electric 1270014300 LSIS

Контактор GMD-9M 4.0кВт 9А 3P DC24V 3W 1a - миниатюрное устройство для коммутации нагрузок постоянного тока, предназначенное для управления электродвигателями до 4 кВт. Бренд LS Electric, артикул 1270014300, обеспечивает компактное решение для автоматизации на монтажной плате.

Назначение и область применения

Контактор GMD-9M используется для включения и выключения электрических цепей с постоянным током. Подходит для управления двигателями, насосами, конвейерами, системами автоматики, где требуется надёжная коммутация при напряжении катушки 24 В постоянного тока. Применяется в панелях управления, станках, промышленном оборудовании с ограниченным пространством.

Технические характеристики

• Тип тока: постоянный (DC)
• Напряжение катушки управления: 24 В
• Номинальный ток: 9 А
• Количество полюсов: 3
• Номинальная мощность управляемого двигателя: 4 кВт
• Исполнение: нереверсивное
• Количество нормально открытых (НО) вспомогательных контактов: 4
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и влаги
• Потребляемая мощность катушки: 3 Вт - стандартное исполнение
• Способ монтажа: на монтажную плату (PCB)
• Тип крепления: защелка - фиксация без инструментов

Совместимость и монтаж

Контактор GMD-9M 4.0кВт 9А 3P DC24V 3W 1a устанавливается исключительно на печатную плату. Для монтажа необходимы отверстия под выводы контакта и соответствующий размер площадки. Защелка позволяет легко закрепить устройство и извлечь его без пайки. Убедитесь, что зазор между соседними элементами достаточен для теплоотвода - при длительной работе возможен нагрев корпуса. Не совместим с DIN-рейкой.

Безопасность и стандарты

Устройство соответствует требованиям к миниатюрным контактным аппаратам для промышленной автоматики. Степень защиты IP20 допускает использование только внутри закрытых щитов. Открытые части не защищены от пыли и влаги - применение вне герметичных корпусов запрещено.

Преимущества

• Компактный размер - идеален для плотной компоновки на плате
• Четыре НО контакта позволяют реализовать сложные схемы управления без внешних реле
• Низкая потребляемая мощность катушки (3 Вт) снижает нагрузку на источник питания
• Фиксация защелкой ускоряет замену и обслуживание
• Поддержка постоянного тока - оптимально для систем с батарейными или импульсными источниками

Ограничения применения

• Не предназначена для переменного тока - использовать только с DC
• IP20 не допускает установку во влажных, пыльных или агрессивных средах
• Нельзя монтировать на DIN-рейку - требует специальной PCB
• Работает только с напряжением катушки 24 В DC; другие значения (например, 12 В или 48 В) не поддерживаются этой модификацией
• Не имеет встроенной тепловой защиты - для защиты двигателя нужен отдельный термореле GT-12M

Примеры использования

• Управление питанием маломощного привода на конвейере
• Переключение режимов работы станка с ЧПУ через PLC
• Коммутирующее устройство в системе автономного энергоснабжения с батареями 24 В
• Логика включения/выключения насоса в контролируемом контуре

Практические советы

• При проектировании платы учтите габариты контактора GMD-9M - посадочные отверстия должны точно соответствовать расстоянию между выводами
• Для долговечности не перегружайте контакты выше 9 А - даже при 4 кВт двигатель может иметь пусковой ток выше номинала
• Если система работает в условиях высоких температур, предусмотрите принудительное охлаждение или выберите другую модель с более высоким классом защиты
• Проверьте полярность подключения катушки - неверная полярность может повредить внутреннюю обмотку
• Для увеличения надёжности используйте TVS-диод параллельно катушке - он гасит ЭДС самоиндукции при отключении
