Контактор магнитный LC1K K09 9А 220В AC 380В Шнейдер Электрик LC1K0910M7

Name: Контактор магнитный LC1K K09 9А 220В AC 380В Шнейдер Электрик LC1K0910M7
Brand: Шнейдер Электрик
SKU: LC1K0910M7

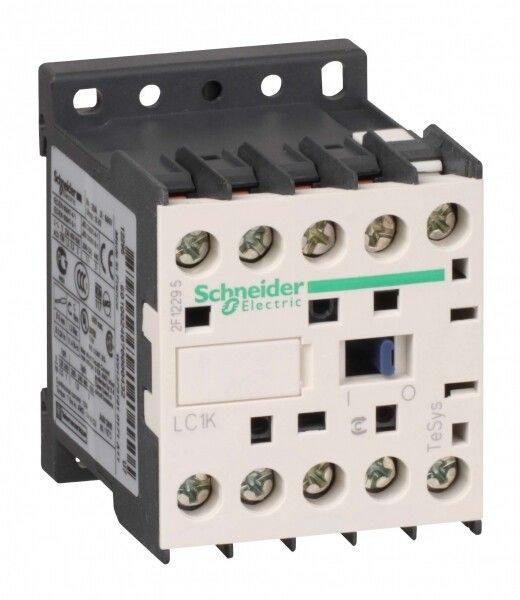

Миниатюра Контактор LC1K K09 9А 220В AC 380В арт. LC1K0910M7 1

Контактор LC1K K09 9А 220В AC 380В Шнейдер Электрик арт. LC1K0910M7

15 лет на рынке

Более 10 000 довольных клиентов

Счёт за 15 минут

Ценим ваше время

Подбор аналогов

Поможем найти замену и аксессуары

Доставка по всей РФ

Бережная упаковка каждого заказа

Любая форма оплаты

Наличный и безналичный расчёт

Контактор магнитный LC1K K09 9А 220В AC 380В Шнейдер Электрик LC1K0910M7 больше не поставляется. Подберите аналог на сайте или отправьте запрос на email - предложим подходящую замену.

Описание

Контактор магнитный TeSys K (модель LC1K09) предназначен для коммутации трехфазных цепей переменного тока с номинальным током 9 А в режиме AC-3, что соответствует управлению электродвигателями мощностью до 4 кВт при напряжении 380 В. Аппарат выполнен в компактном корпусе шириной 45 мм, что позволяет размещать его на DIN-рейке или монтажной плате в плотных шкафах управления. Катушка управления рассчитана на напряжение 220 В переменного тока и работает в широком диапазоне частот 50/60 Гц, обеспечивая универсальность подключения к стандартным сетям. В отличие от многих аналогов, этот контактор имеет встроенный вспомогательный контакт 1НО, который устраняет необходимость в отдельном блок-контакторе для сигнализации или самоблокировки. Силовые зажимы выполнены под винтовое подключение кабелей сечением до 4 мм², что ограничивает применение аппарата цепями с токами, не превышающими допустимую нагрузку на такое сечение. Исполнение IP20 и климатическое исполнение УХЛ4 определяют возможность установки только в отапливаемых помещениях с защитой от прямого попадания пыли и влаги. Отсутствие нормально-замкнутых контактов в базовой комплектации требует использования дополнительных модулей, если в схеме управления предусмотрена функция аварийного размыкания цепи.

Технические характеристики контактора LC1K K09

Бренд

Systeme Electric(Schneider-Electric)

Артикул производителя

LC1K0910M7

Глубина

57 мм.

Ширина

45 мм.

Высота

58 мм.

Вес

0.18 кг.

Род тока

Переменный (AC)

Исполнение

Нереверсивное

Напряжение

380 В

Тип изделия

Контактор

Способ монтажа

DIN-рейка/Монтажная плата

Степень защиты

IP20

Номинальный ток

9 А

Сфера применения

Tesys

Модульное исполнение

Нет

Нормативный документ

МЭК/EN 60947-4-1, МЭК/EN 60947-5-1

Тип изделия/компонента

Контактор

Количество НЗ контактов

Количество НО контактов

Климатическое исполнение

УХЛ4

Тип напряжения управления

AC (перемен.)

Номин. раб. ток Ie при AC-1, 400 В

20 А

Номин. раб. ток Ie при AC-3, 400 В

9 А

Количество силовых полюсов

Род тока катушки управления

Переменный (AC)

Номинальный ток AC 1 (А) при 400 В

Номинальный ток AC 3 (А) при 400 В

Тип подключения силовой цепи

Винтовое

Напряжение катушки управления

220 В

Количество силовых НЗ контактов

Количество силовых НО контактов

Комплектное устройство в корпусе

Нет

Тип подключения силовой электрич. цепи

Винтовое соединение

Номин. коммутируем. мощность при AC-3, 400 В

4 кВт

Номин. коммутируем. мощность при AC-4, 400 В

2.2 кВт

Номинальная мощность электродвигателя

4 КВт

Максимальное сечение подключаемого кабеля

4 мм2

Номин. напряжение питания цепи управления Us AC 50 Гц

220 В

Номин. напряжение питания цепи управления Us AC 60 Гц

220 В

Количество нормально разомкнутых (НО) силовых контактов

Количество вспомогат. нормально разомкнутых (НО) контактов

Сертификаты

AW53_W01078.21

PDF

Свидетельство о типовом одобрении

PDF
