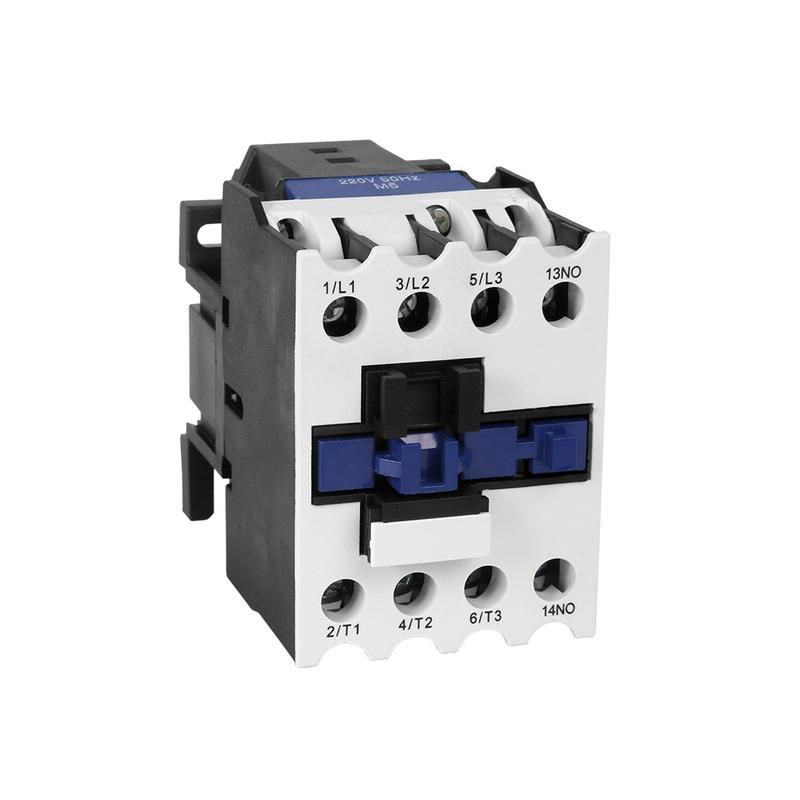

Контактор КМ-22511 25А кат. 110В AC 1НЗ КЭАЗ 329776

Контактор КМ-22511-25А-110В-1 от КЭАЗ - устройство для коммутации нагрузки до 25 А в сетях переменного тока, предназначенное для частого включения и отключения электродвигателей, нагревательных элементов и других потребителей. Монтируется на DIN-рейку, управляется напряжением 110 В AC, имеет три нормально открытых и три нормально закрытых силовых контакта, а также один вспомогательный контакт каждого типа.

Назначение и область применения

Контактор КМ-22511-25А-110В-1 используется для удалённого управления электроприборами, требующими частой коммутации. Подходит для запуска и остановки двигателей мощностью до 11 кВт, а также для контроля таких устройств, как насосы, вентиляторы, тепловые завесы, конвейеры, системы освещения и оборудование в системах АВР. Устройство не рассчитано на реверсирование - применяется только в одностороннем режиме работы.

Технические характеристики

• Напряжение катушки управления: 110 В переменного тока (AC)
• Номинальный ток силовых контактов: 25 А
• Количество силовых контактов: 3 нормально открытых (НО), 3 нормально закрытых (НЗ)
• Количество вспомогательных контактов: 1 НО, 1 НЗ - используются для сигнализации, блокировок и управления схемами
• Номинальная мощность двигателя: 11 кВт
• Род тока: переменный (AC)
• Исполнение: нереверсивное
• Степень защиты: IP20 - защищает от прикосновения к опасным частям и крупной пыли, но не герметичен
• Способ монтажа: на DIN-рейку или монтажную плату
• Подключение силовой цепи: винтовые зажимы

Совместимость и монтаж

Контактор КМ-22511-25А-110В-1 совместим со всеми стандартными DIN-рейками типа TS35. Устанавливается легко: достаточно защёлкнуть корпус на рейке. Для подключения проводов используйте винтовые зажимы - затягивать необходимо равномерно, чтобы избежать повреждения жил. Сечение провода рекомендуется 0,5–4 мм2. Вспомогательные контакты можно использовать для передачи сигналов в PLC, реле или индикационные устройства. Обязательно проверьте соответствие напряжения катушки 110 В AC - применение другого напряжения вызовет отказ или перегрев.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.4.1 и IEC 60947-4-1. Защита IP20 исключает риск поражения током при случайном прикосновении к токоведущим частям, однако не обеспечивает защиту от воды, пыли или агрессивной среды. Не допускается установка в условиях повышенной влажности, наличия металлической пыли или химических паров без дополнительной защиты в виде корпуса или шкафа.

Преимущества

• Высокая надёжность коммутации благодаря качественным материалам контактов
• Чёткая визуальная индикация положения контактов через окно на корпусе
• Гибкость расширения функционала: возможна установка дополнительных контактных модулей (фронтальных и боковых)
• Совместимость с большинством стандартных комплектующих КЭАЗ
• Долгий срок службы при соблюдении условий эксплуатации

Ограничения применения

• Не реверсивных схем - нельзя менять направление вращения двигателя одним этим контактором
• IP20 не позволяет использовать в сырых, пыльных или наружных помещениях без внешней защиты
• Не подходит для постоянной работы при токах выше 25 А - возможен перегрев и сваривание контактов
• Катушка работает только от 110 В AC; использование постоянного тока или другого напряжения недопустимо
• Не предназначен для частых пусков более 60 раз в час - высокая частота снижает долговечность

Примеры использования

• Управление насосом в системе водоснабжения - включение при достижении нижнего уровня воды
• Автоматический запуск вентилятора в HVAC-системе после срабатывания термореле
• Контроль питания тепловой завесы в торговом помещении по графику
• Функция “запуск по команде” в станках с ЧПУ через контроллер
• Обеспечение автономного перехода на резервный источник в системе АВР

Практические советы

• Выбирая аналогичный контактор, обращайте внимание на количество и тип контактов - здесь 3+3 силовых + 1+1 вспомогательных - этого достаточно для базового управления, но сложные схемы могут потребовать дополнительных модулей
• При использовании в цепях с реактивной нагрузкой (двигатели) обязательно предусмотрите RC-цепочку или варистор для гашения помех
• Проверяйте плотность затяжки винтов - слишком слабая фиксация вызывает нагрев, слишком сильная - деформацию зажима
• Если требуется увеличить число контактов - используйте боковые или фронтальные приставки от КЭАЗ, совместимые с серией КМ
• Для длительной эксплуатации регулярно осматривайте контакты на наличие следов оплавления или нагара - особенно при работе с высокими токами
