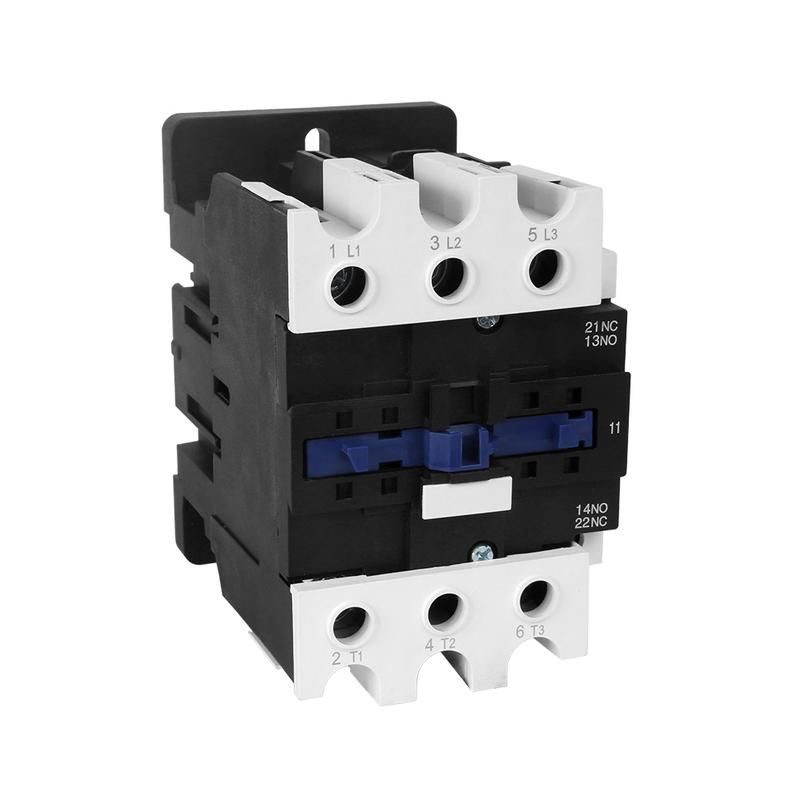

Контактор КМ-35012 50А кат. 230В AC 1НО+1НЗ КЭАЗ 329797

Контактор КМ-35012 от КЭАЗ - устройство для коммутации нагрузки до 50 А в сетях переменного тока, предназначенное для частого включения и отключения электродвигателей, нагревательных элементов и других потребителей. Модель имеет один нормально открытый и один нормально закрытый контакт, что позволяет использовать её в базовых схемах управления с возможностью сигнализации состояния.

Назначение и область применения

Контактор КМ-35012 используется для удалённого управления электроприборами через слабые управляющие сигналы. Подходит для запуска и остановки двигателей мощностью до 22 кВт, а также для работы с другими нагрузками - например, вентиляторами, насосами, тепловыми завесами, системами освещения и оборудованием в системах АВР.

Не применяется для реверса двигателя - исполнение устройства нереверсивное. Также не рекомендовано использование в средах с высокой степенью запыления или влаги из-за ограниченной степени защиты IP20.

Технические характеристики

• Номинальный ток: 50 А - способен безопасно переключать нагрузки до этой величины в цепях переменного тока;
• Напряжение катушки управления: 230 В AC - требует именно такого напряжения для срабатывания; не совместим с постоянным током или другим напряжением;
• Количество контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ) - позволяют одновременно управлять основной цепью и передавать сигнал о состоянии контактора;
• Номинальная мощность двигателя: 22 кВт - оптимальная нагрузка для надёжного срабатывания без перегрева;
• Способ монтажа: DIN-рейка / монтажная плата - можно установить на стандартную рейку 35 мм или зафиксировать на плате;
• Степень защиты: IP20 - защищает от прикосновения к токоведущим частям и от крупных предметов, но не от пыли и воды;
• Подключение силовых цепей: винтовое - зажимы для проводов затягиваются отверткой, обеспечивают прочное соединение;
• Тип изделия: электромагнитный контактор - работает за счёт намагничивания катушки, замыкая или размыкая контакты.

Совместимость и монтаж

Контактор КМ-35012 легко монтируется на стандартную DIN-рейку типа TS35. Устанавливается одним щелчком - достаточно вставить верхнюю часть в направляющую и защёлкнуть нижний фиксатор. Для монтажа на плату предусмотрены крепёжные отверстия - требуется предварительно просверлить отверстия соответствующего диаметра.

Управление осуществляется через катушку 230 В AC. Подключите управляющее напряжение к выводам A1–A2. Силовые контакты расположены сверху и снизу - L1/L2/L3 и T1/T2/T3 соответственно. Обязательно используйте провода сечением не менее 4 мм2 для тока 50 А.

Безопасность и стандарты

Контактор КМ-35012 соответствует требованиям ГОСТ Р 50030.4.1 и международному стандарту IEC 60947-4-1. Конструкция обеспечивает электрическую изоляцию и исключает случайное прикосновение к токоведущим частям благодаря корпусу из самозатухающего пластика. Однако из-за класса защиты IP20 не допускается применение во влажных помещениях, на улице или в местах с риском попадания жидкости.

Преимущества

• Высокая долговечность - рассчитан на десятки тысяч операций включения/выключения;
• Чёткий ход контактов - минимизация дугового износа при переключении;
• Простота замены - аналогичные модели из серии КМ имеют единый форм-фактор и крепление;
• Готовый набор контактов - наличие одного НО и одного НЗ снижает необходимость в дополнительных модулях для базовых задач;
• Произведено на КЭАЗ - проверенная технология производства, известная в России и странах СНГ.

Ограничения применения

• Не подходит для реверсивных схем - отсутствуют дополнительные контакты и механизмы блокировок;
• IP20 не обеспечивает защиту от пыли и влаги - нельзя использовать в цехах с высокой запылённостью, на открытом воздухе или в сырых помещениях;
• Только переменный ток - невозможна работа от сети постоянного тока даже при том же напряжении;
• Максимальная мощность 22 кВт - для более мощных двигателей нужен контактор большей номинальной мощности;
• Нет встроенной временной задержки - для импульсного или последовательного управления нужны внешние реле времени.

Примеры использования

• Управление насосом в системе водоснабжения - включение при достижении порога давления;
• Автоматический запуск вентиляционной системы после включения оборудования;
• Контроль питания тепловой завесы в торговом зале - включение по расписанию;
• Система АВР: при аварии основного питания контактор КМ-35012 отключает нагрузку и даёт сигнал на активацию резервного источника;
• Управление светильниками в производственных помещениях через PLC или кнопочные пункты.

Практические советы

• Обязательно проверьте напряжение катушки - 230 В AC - перед подключением. Переполюсовка или неверное напряжение повредят катушку;
• При использовании на больших токах (близко к 50 А) следите за температурой контактора - он может греться при длительном режиме;
• Затягивайте винтовые зажимы усилием около 0,8–1,0 Нм - недостаточное усилие вызывает нагрев, слишком большое - повреждает пластик;
• Если вам нужен реверс или время задержки - выбирайте другие модели серии КМ с подходящими аксессуарами (например, КМ-35012+время);
• Для удобства обслуживания поместите контактор рядом с управляющим устройством - чтобы было проще диагностировать сработку катушки.
