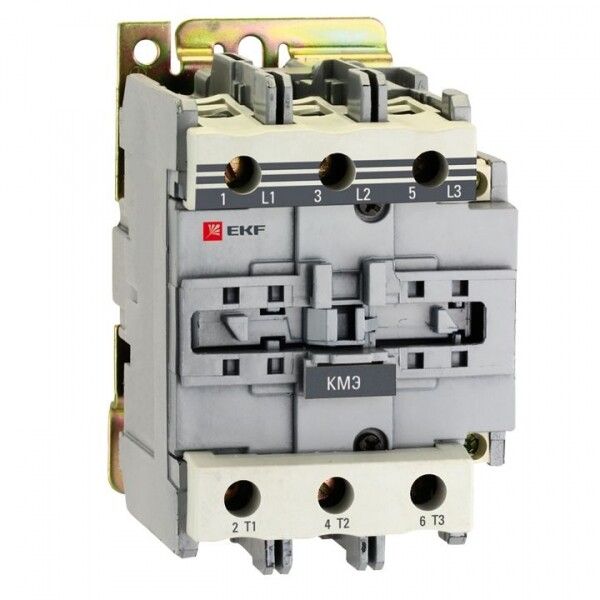

Контактор КМЭ малогабаритный 80А 24В NO+NC EKF PROxima | ctr-s-80-24

Контактор малогабаритный КМЭ 80А 24В 1 нормально-открытый контакт + 1 нормально-замкнутый контакт от бренда EKF из серии PROxima предназначен для частого включения и отключения электродвигателей и других нагрузок до 37 кВт. Устройство управляется напряжением 24 В переменного тока и монтируется на DIN-рейку.

Назначение и область применения

Контактор малогабаритный КМЭ 80А 24В используется для дистанционного управления силовыми цепями в автоматических системах. Подходит для работы с электродвигателями, насосами, компрессорами, конвейерами и другим оборудованием, требующим надёжной коммутации больших токов. Применяется в промышленном оборудовании, системах вентиляции, автоматизации производственных линий и распределительных щитах.

Технические характеристики

• Номинальный ток: 80 А — способен выдерживать длительную работу при высоких нагрузках
• Напряжение катушки управления: 24 В AC — безопасное и распространённое напряжение для систем автоматизации
• Рабочая мощность: 37 кВт — соответствует классическим трёхфазным двигателям средней мощности
• Количество контактов: 1 нормально-открытый (НО) + 1 нормально-замкнутый (НЗ) — позволяет реализовать базовые схемы управления и сигнализации
• Тип подключения: винтовые зажимы — удобны для многожильных и одножильных проводов
• Максимальное сечение кабеля: 25 мм² — совместим с крупными медными и алюминиевыми проводниками
• Степень защиты: IP20 — защищает от доступа пальцев и твёрдых предметов, но не от воды и пыли
• Способ монтажа: на DIN-рейку 35 мм — стандартизированная установка в шкафах
• Климатическое исполнение: УХЛ4 — работает при температуре от −40°C до +40°C, допустима повышенная влажность
• Гарантийный срок: 84 месяца — подтверждает долговечность конструкции
• Соответствие стандарту: ГОСТ Р 50030.4.1-2002 — сертифицирован для использования в России и странах СНГ

Совместимость и монтаж

Контактор малогабаритный КМЭ 80А 24В легко устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения используйте винтовые зажимы: затягивайте провода равномерно, чтобы избежать повреждения изоляции. Максимальное сечение 25 мм² позволяет использовать как медные, так и алюминиевые провода — важно соблюдать рекомендации по подготовке концов (например, использование наконечников для алюминия). Катушка управления подключается к цепям с напряжением 24 В переменного тока — не применяйте постоянный ток. Убедитесь, что сеть не имеет значительных перегрузок или скачков напряжения, иначе возможны отказы катушки.

Безопасность и стандарты

Контактор КМЭ 80А 24В соответствует требованиям ГОСТ Р 50030.4.1-2002, который регламентирует безопасность аппаратов управления электродвигателями. Степень защиты IP20 исключает случайный доступ к токоведущим частям, но не обеспечивает защиту от влаги — не устанавливайте устройство в сырых помещениях или на улице. Сертификат гарантирует соответствие требованиям безопасности при работе в промышленных условиях.

Преимущества

• Высокая коммутационная способность — 80 А позволяют работать с мощными нагрузками без перегрева
• Наличие двух типов контактов (НО+НЗ) — даёт гибкость в проектировании схем управления
• Устойчивость к колебаниям напряжения — катушка 24 В AC менее чувствительна к помехам, чем более высокие напряжения
• Долгий срок службы — гарантированные 84 месяца и прочная конструкция обеспечивают надёжность даже при частых включениях
• Поддержка алюминиевых проводов — снижает стоимость монтажа в сравнении с моделями, работающими только с медью

Ограничения применения

• Не предназначено для работы во влажных, пыльных или агрессивных средах — степень защиты IP20 не защищает от жидкости и пыли
• Не подходит для реверсивных схем — конструкция нереверсивная, нельзя менять направление вращения двигателя без внешнего переключения
• Требуется внешнее тепловое реле для защиты от перегрузки — сам контактор не имеет встроенной тепловой защиты
• Не следует применять в сетях с частыми импульсными перегрузками — может снизить срок службы контактов

Примеры использования

• Автоматизация конвейерной линии — управление двигателем через PLC с сигналом 24 В
• Система водоснабжения — включение/выключение насоса по уровню воды
• Вентиляционный блок — запуск вентилятора по таймеру или датчику температуры
• Щитовое оборудование — коммутирующий элемент в распределительных щитах с контролируемыми нагрузками

Практические советы

• При использовании алюминиевых проводов обязательно применяйте наконечники типа НШВИ — предотвращают окисление и плохой контакт
• Проверьте напряжение на катушке перед первым включением — недостаточное напряжение вызывает «дребезг» контактов и быстрый износ
• Не перегружайте контактор сверх 80 А — даже кратковременные перегрузки сокращают срок службы
• При монтаже в плотном шкафу обеспечьте достаточное охлаждение — нагрев снижает эффективность коммутации
• Регулярно проверяйте состояние винтовых зажимов — со временем они могут ослабнуть из-за вибраций
