Контактор малогабаритный КМЭп 40А 24В DC 1NO 1NC EKF PROxima | ctr-s-40-24-nc-p

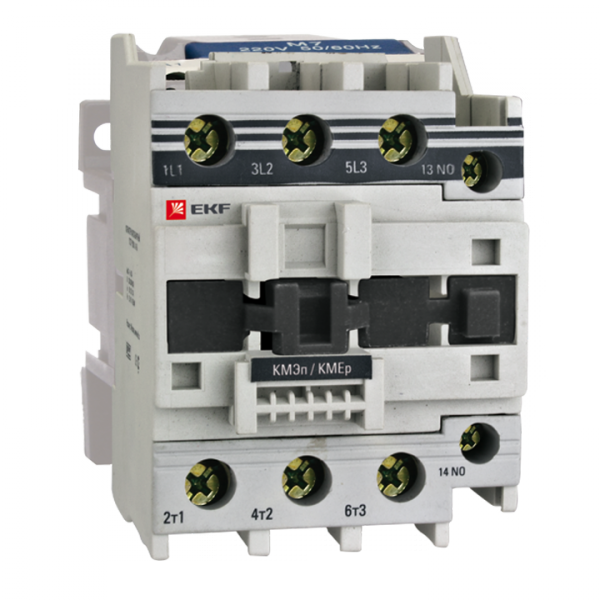

Контактор малогабаритный КМЭп 40А 24В DC 1НО 1НЗ от EKF серии PROxima - это компактное устройство для дистанционного включения и отключения нагрузки до 40 А постоянного тока. Подходит для управления двигателями, нагревательными элементами и другими потребителями в распределительных щитах с монтажом на DIN-рейку.

Назначение и область применения

Контактор малогабаритный КМЭп 40А 24В DC 1НО 1НЗ используется для коммутации силовых цепей постоянного тока в системах автоматизации. Его применяют в промышленном оборудовании: станках, конвейерах, системах вентиляции, насосах и других устройствах, где требуется частое включение/выключение под нагрузкой. Устройство управляет нагрузкой через слаботочную цепь 24 В постоянного тока, что позволяет использовать его совместно с PLC, реле времени и кнопочным постом.

Технические характеристики

• Номинальный ток: 40 А - способен выдерживать длительную работу при такой нагрузке
• Напряжение катушки управления: 24 В DC - совместим с большинством промышленных контроллеров
• Количество силовых полюсов: 3 - переключает три фазы одновременно
• Количество нормально открытых (НО) контактов: 4 - используются для самоблокировки и сигнализации
• Количество нормально закрытых (НЗ) контактов: 1 - для аварийной остановки или блокировок
• Номинальная мощность: 18 кВт - соответствует нагрузкам до 40 А при напряжении 450–500 В DC
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги
• Максимальное сечение кабеля: 25 мм2 - подходит для медных жил с изоляцией
• Способ монтажа: DIN-рейка - стандартный крепёж для промышленных щитов
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C, в условиях повышенной влажности
• Гарантийный срок: 84 месяца - подтверждает долговечность конструкции
• Нормативный документ: ГОСТ Р 50030.4.1-2002 - соответствие требованиям к аппаратам управления

Совместимость и монтаж

Контактор малогабаритный КМЭп 40А 24В DC 1НО 1НЗ устанавливается на DIN-рейку типа TS35. Для подключения силовых проводов используются тарельчатые зажимы - они обеспечивают плотный контакт даже при многожильных проводах. Дополнительные контакты можно подключить с помощью кабелей сечением до 2,5 мм2. Маркировочная площадка в комплекте позволяет легко идентифицировать контактор в щите. Устройство не требует специальных инструментов для монтажа - достаточно отвертки для затяжки винтов.

Безопасность и стандарты

Контактор сертифицирован по ГОСТ Р 50030.4.1-2002, который регламентирует безопасность и надёжность электромагнитных контакторов. Конструкция исключает доступ к токоведущим частям при установленном корпусе (IP20). Автоматическая самоцентровка подвижных контактов снижает риск перегрева и искрения. Применение термостойкой пластмассы предотвращает деформацию при перегрузках.

Особенности конструкции

• Магнитная система с резиновыми демпферами - снижает уровень шума при включении/выключении
• Сердечник из высококачественной электротехнической стали с минимальными вихревыми потерями - повышает КПД и снижает нагрев
• Мостиковый контакт обеспечивает быстрое гашение дуги - продлевает срок службы контактов
• Подвижные контакты самопозиционируются, подпружинены и имеют сферическую поверхность - равномерно распределяют давление, улучшают контакт
• Рифлёная поверхность дополнительных контактов - увеличивает токопроводящую площадь и надёжность соединения
• Корпус и траверса изготовлены из термостойкой пластмассы - выдерживают кратковременные перегревы

Преимущества

• Высокая коммутационная износостойкость - рассчитан на сотни тысяч операций
• Удобная маркировка - ускоряет обслуживание и диагностику
• Надёжные тарельчатые зажимы - минимизируют риск ослабления соединения
• Небольшие габариты - экономят место в щите
• Совместимость с DIN-рейкой - стандартизированная установка

Ограничения применения

• Не предназначен для работы во внешних условиях - степень защиты IP20 не защищает от воды и пыли
• Не рекомендован для реверсивных схем - конструкция нереверсивная
• Не следует применять в средах с агрессивными газами или маслом - материал корпуса не устойчив к химическому воздействию
• При использовании в цепях переменного тока возможен выход из строя - катушка рассчитана только на 24 В постоянного тока

Примеры использования

• Управление двигателем постоянного тока на конвейере
• Включение группы тепловых элементов в сушильной камере
• Автоматический запуск насоса по сигналу от датчика уровня
• Система безопасности: НЗ-контакт размыкает питание при срабатывании аварийной кнопки
• Цепь управления с PLC: 24 В DC от контроллера замыкает катушку, включая нагрузку 40 А

Практические советы

• Проверьте соответствие сечения кабеля - максимальное 25 мм2; меньшие сечения лучше зажимаются, большие - не войдут
• Перед первым включением проверьте напряжение на катушке - 24 В DC, не выше!
• При монтаже в щитах с высокой температурой - убедитесь, что рядом нет источников тепла свыше 40 C
• Для удобства обслуживания используйте маркировочную площадку - она крепится на переднюю панель контактора
• Если нужна дополнительная защита от пыли и влаги - установите контактор внутри герметичного бокса
• Не перегружайте контактор - 40 А - это номинал, при длительной работе на 90 % от него (36 А) срок службы сохраняется
