Пускатель магнитный 32А ~220В IP54 П/С РТИ-2355 - KKM26-032-220-00 IEK

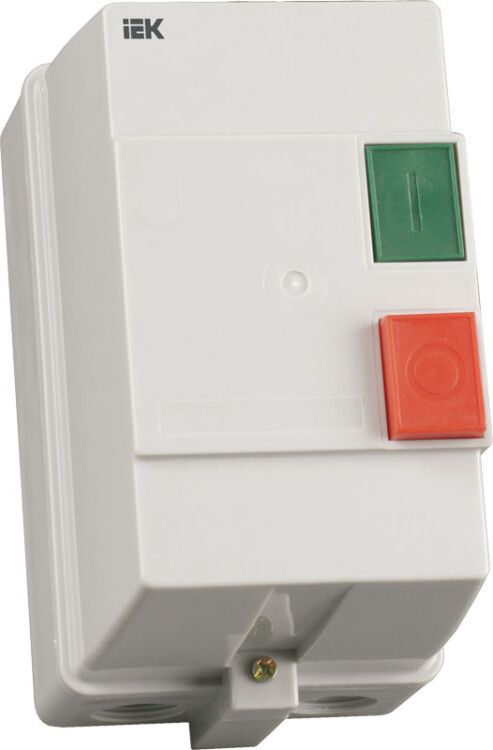

Контактор КМИ23260 32А Ue=220В АС3 IP54 от IEK - это защищенное компактное устройство для дистанционного запуска и остановки трёхфазных двигателей, сочетающее контактор, тепловое реле и корпус с степенью защиты IP54. Артикул kkm26-032-220-00 относится к серии КМИ и предназначен для работы в условиях повышенной запыленности и влаги.

Назначение и область применения

Контактор КМИ23260 32А Ue=220В АС3 IP54 применяется для коммутации трёхфазных асинхронных электродвигателей с короткозамкнутым ротором. Он обеспечивает удалённое управление пуском и остановкой двигателя, а также защищает его от длительных перегрузок и обрыва фазы благодаря встроенному тепловому реле. Устройство подходит для установки в промышленном оборудовании: насосах, вентиляторах, конвейерах, компрессорах и других системах, где требуется надёжная автоматизация.

Технические характеристики

• Номинальный ток: 32 А - способен выдерживать постоянную нагрузку до этого значения без перегрева;
• Напряжение питания катушки: 230 В AC - работает от однофазной сети 220–230 В;
• Число полюсов: 3 - контролирует все три фазы силовой цепи одновременно;
• Номинальная мощность: 15 кВт - оптимальна для двигателей этой мощности при напряжении 380 В;
• Степень защиты: IP54 - защищён от пыли (не полностью герметичен, но препятствует оседанию пыли) и брызг воды со всех сторон;
• Условный ток короткого замыкания: 3 кА - способен безопасно отключить аварийный ток до указанного предела;
• Диапазон уставок реле: 28–36 А - позволяет настраивать порог срабатывания тепловой защиты под конкретный двигатель;
• Максимальное сечение кабеля: 10 мм2 - допускает подключение медных проводов до этого сечения;
• Механическая износостойкость: 10 млн циклов - рассчитан на долгую службу даже при частых включениях/выключениях;
• Диапазон рабочих температур: от –25C до +50C - функционирует в холодных и жарких помещениях;
• Климатическое исполнение: УХЛ4 - предназначено для умеренного и холодного климата с высокой влажностью;
• Способ монтажа: на монтажную плату - крепится через отверстия на основании, не требует DIN-рейки;
• Тип подключения: винтовые зажимы - удобны для многожильных и одножильных проводов;
• Исполнение: нереверсивное - управляет одним направлением вращения двигателя;
• Количество нормально открытых контактов: 1 - сигнализацией или внешним управлением;
• Гарантийный срок: 60 месяцев - один из самых длинных среди аналогов.

Совместимость и монтаж

Контактор КМИ23260 32А Ue=220В АС3 IP54 монтируется исключительно на вертикальную поверхность с допустимым отклонением по горизонтали до +-30°. Это важно соблюдать - неправильное положение снижает эффективность теплоотвода и может повлиять на работу теплового реле. Подключение осуществляется через винтовые клеммы: силовые контакты - к двигателям и питанию, управляющая катушка - к кнопкам или PLC. Для подключения кабелей используйте сечение до 10 мм2. Оболочка имеет сальники для герметизации входов кабелей - они должны быть правильно установлены, чтобы сохранить класс IP54.

Безопасность и стандарты

Контактор соответствует ГОСТ Р 50030.4.1 - российскому эквиваленту международного стандарта IEC 60947-4-1. Это гарантирует соответствие требованиям безопасности, надёжности и совместимости с другими элементами распределительных щитов. Комплексная защита (контактор + реле) выполняет функции как коммутационного аппарата, так и устройства термической защиты, что снижает риск выхода оборудования из строя.

Преимущества

• Высокая механическая износостойкость - 10 миллионов операций обеспечивают долгий срок службы без обслуживания;
• Защита IP54 - идеальна для цехов, элеваторов, улиц, мест с пылью и капельной влагой;
• Встроенное тепловое реле - не нуждается во внешнем устройстве защиты, экономит место в шкафе;
• Фиксированная уставка реле (28–36 А) - уже адаптирована под типичные нагрузки 15 кВт, не требует сложной настройки;
• Длинная гарантия - 5 лет указывают на уверенность производителя в качестве материалов и сборки;
• Компактность - занимает мало места на монтажной плате, легко интегрируется в существующие системы.

Ограничения применения

• Не реверсивных схем - нельзя использовать для изменения направления вращения двигателя;
• Запрещена горизонтальная установка - только вертикально с углом отклонения ≤+-30°;
• Не рекомендован для сред с постоянными потоками воды или погружением - IP54 не является водонепроницаемостью;
• Подходит только для переменного тока - не работает с постоянным током DC;
• Не предназначен для частотного регулирования - не рассчитан на импульсные сигналы от преобразователей частоты;
• Требуется точное соблюдение сечения кабеля - использование провода более 10 мм2 может вызвать нагрев и деформацию клемм.

Примеры использования

• Автоматический насос в канализационной станции - включение по уровню жидкости, защита от заклинивания;
• Конвейерная лента на пищевом предприятии - периодические запуски, работа в условиях влажности и мытья;
• Вентиляция в подвале - круглосуточная работа, необходимость защиты от перегрузки;
• Компрессор воздушной системы - частый пуск, требование к надёжному отключению при перегреве;
• Оборудование в деревообработке - пыль, вибрация, необходимость защиты от попадания древесной пыли внутрь.

Практические советы

• Выбирая контакт, проверьте, что ваш двигатель потребляет ток в пределах 28–36 А - иначе реле будет либо ложно срабатывать, либо не успеет среагировать;
• При монтаже на плиту обязательно затяните винты с усилием, указанным в руководстве - слабый контакт вызывает нагрев;
• Используйте сальники, которые подходят по диаметру вашего кабеля - некорректный сальник нарушает IP54;
• Если система часто включается (>10 раз/час), учтите, что хотя заявлено 10 млн циклов, реальный срок зависит от нагрузки - лучше выбирать запас по току;
• Для контроля работоспособности можно подключить индикацию через имеющийся NO контакт - он покажет состояние включения;
• Проверяйте температуру корпуса после первых часов работы - если он слишком горячий, возможно, нарушен режим охлаждения или завышена нагрузка.
